• Si l'appareil est tombé, reportez-vous au manuel de dépannage. Contactez votre prestataire de
soins à domicile pour faire évaluer l'état de l'appareil.
• Pour éviter tout risque d'électrocution, débranchez toujours l'appareil de la prise murale avant
de le nettoyer.
• N'insérez jamais d'objets dans l'une des ouvertures.
ATTENTION–Les connecteurs circulaires du port de transmission de données et de l'oxymètre situés sur le
côté du module SmartLink permettent de fixer des accessoires sur l'appareil. Ces connecteurs ne doivent être
utilisés qu'avec des accessoires approuvés par DeVilbiss. Ne tentez pas de brancher d'autres dispositifs sur
ces connecteurs car vous risqueriez d'endommager l'appareil PPC, le module SmartLink et/ou le dispositif que
vous essayez de connecter.
Prenez soin de bien lire et assimiler les informations du présent manuel. Ces informations vous aideront à
comprendre le fonctionnement du module SmartLink et à entretenir correctement ce dernier. Si vous suivez
ces instructions ainsi que les conseils de votre médecin, votre module SmartLink se révélera un complément
efficace de votre traitement par PPC.
coNSERVEZ cES iNStRuctioNS

coNFiguRatioN

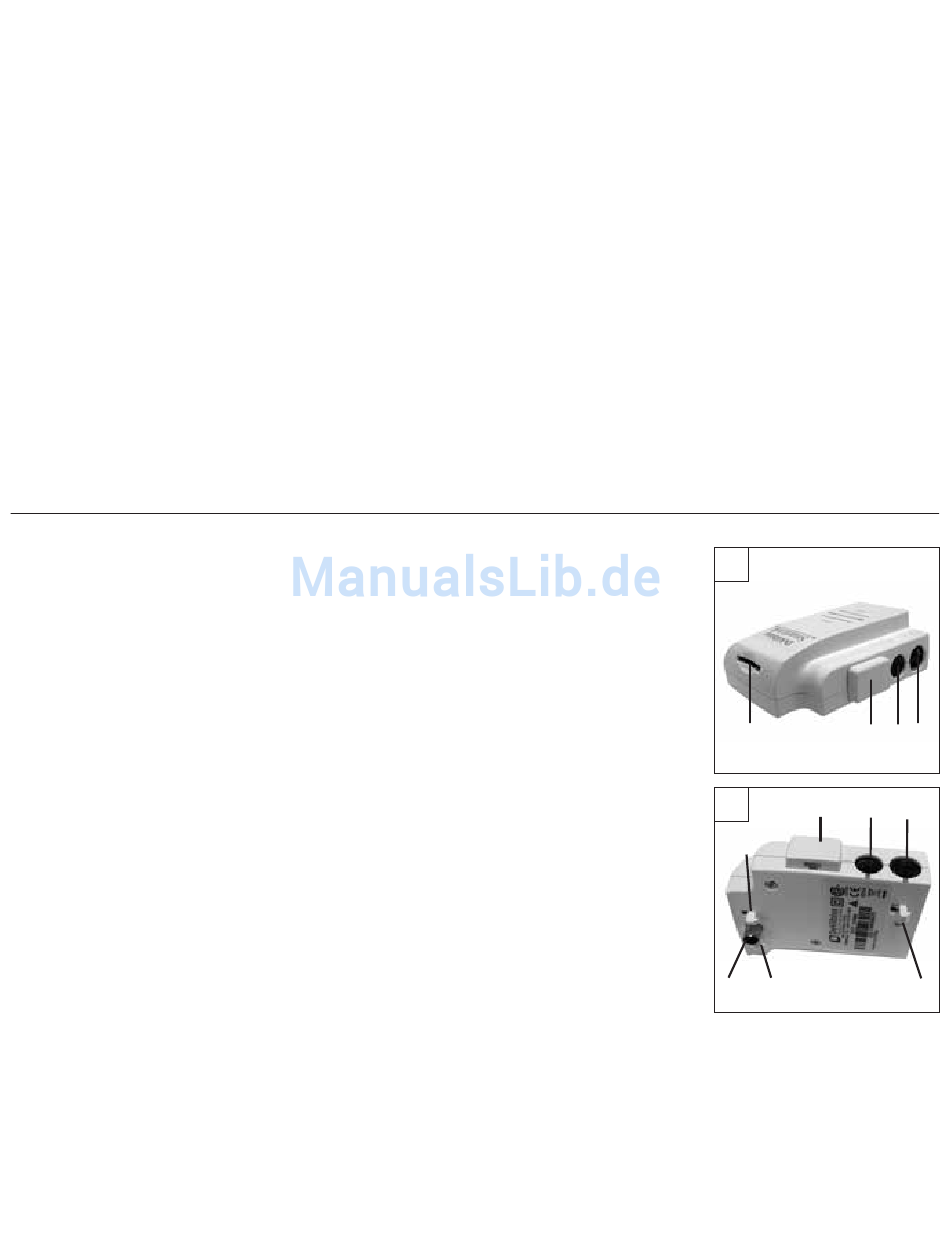

pièces principales du module Smartlink
1. Logement pour carte de données
2. Bouton de déverrouillage
3. Port de connexion de données d'accessoire secondaire
4. Port de connexion d'oxymètre
5. Connecteur de données principal
6. Languettes de verrouillage (3 languettes)
7. Manuel d'utilisation (non illustré)
connexion à l'appareil ppc
REMARQUE –Il est possible que le module SmartLink soit déjà fixé sur
l'appareil PPC qui vous a été fourni. Dans le cas contraire, suivez la procédure
ci-après pour connecter le module à l'appareil PPC.
1. Localisez le connecteur de données principal situé à l'arrière du module
SmartLink. Alignez le connecteur de données principal sur le connecteur
DIN circulaire situé à l'arrière de l'appareil PPC, puis engagez le premier
connecteur dans le second. Simultanément, alignez les trois languettes de
verrouillage du module sur les trois encoches de verrouillage situées sur
la face arrière de l'appareil PPC, puis engagez les premières dans les
secondes (Figure 1).
Appuyez fermement sur le module à l'arrière de l'appareil PPC jusqu'à ce qu'il soit complètement
2.
enclenché et verrouillé en position (Figure 2). Un déclic peut se faire entendre pour vous confirmer que
le module est solidement fixé à l'appareil PPC. Assurez-vous visuellement qu'aucun espace n'existe
entre le module et l'appareil PPC.
FR - 28
A
1
2 3
3
B 4
2
6
6
5
A-DV5M-1
4
6
