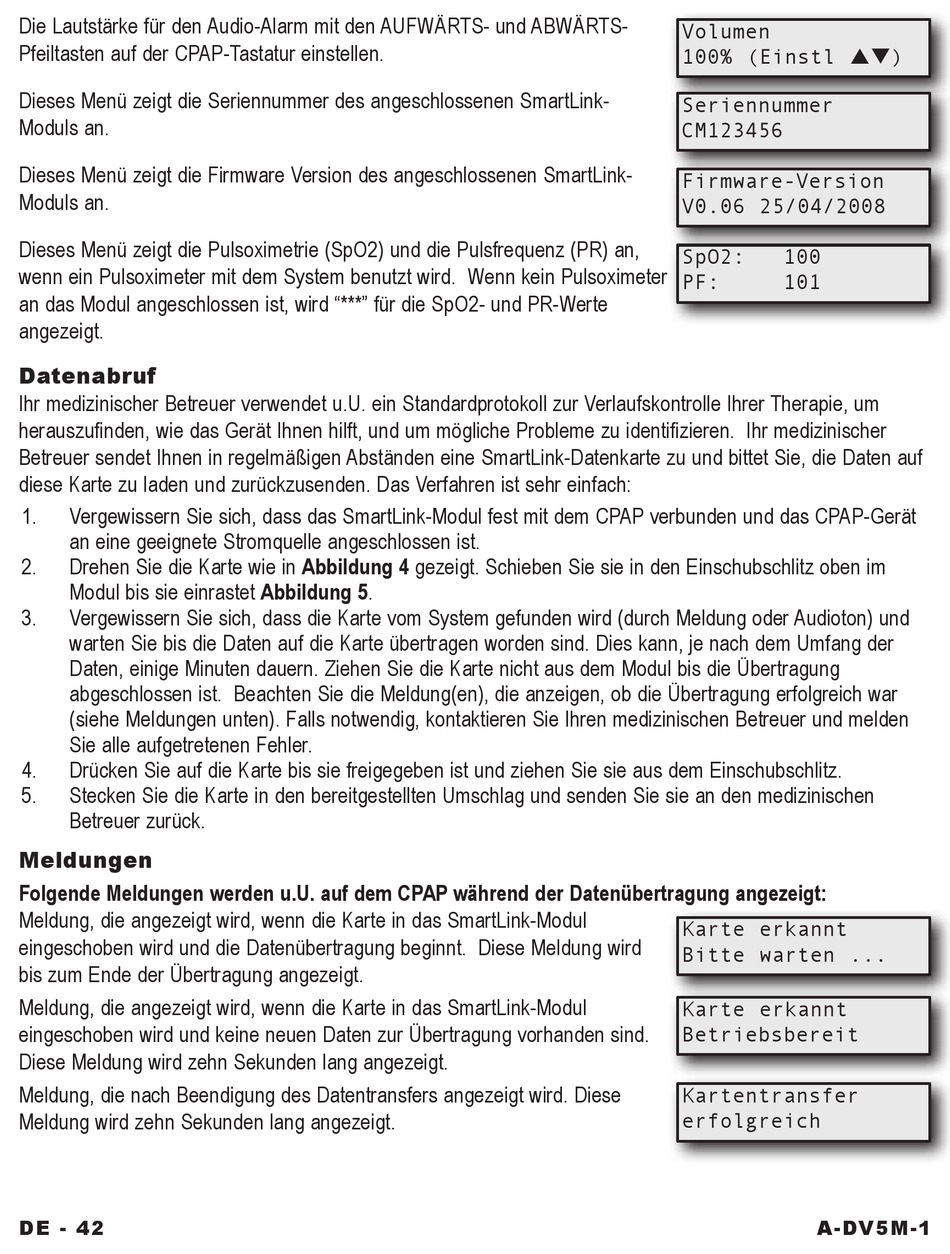

Die Lautstärke für den Audio-Alarm mit den AUFWÄRTS- und ABWÄRTS-

Pfeiltasten auf der CPAP-Tastatur einstellen.

Dieses Menü zeigt die Seriennummer des angeschlossenen SmartLink-

Moduls an.

Dieses Menü zeigt die Firmware Version des angeschlossenen SmartLink-

Moduls an.

Dieses Menü zeigt die Pulsoximetrie (SpO2) und die Pulsfrequenz (PR) an,

wenn ein Pulsoximeter mit dem System benutzt wird. Wenn kein Pulsoximeter

an das Modul angeschlossen ist, wird "***" für die SpO2- und PR-Werte

angezeigt.

datenabruf

Ihr medizinischer Betreuer verwendet u.U. ein Standardprotokoll zur Verlaufskontrolle Ihrer Therapie, um

herauszufinden, wie das Gerät Ihnen hilft, und um mögliche Probleme zu identifizieren. Ihr medizinischer

Betreuer sendet Ihnen in regelmäßigen Abständen eine SmartLink-Datenkarte zu und bittet Sie, die Daten auf

diese Karte zu laden und zurückzusenden. Das Verfahren ist sehr einfach:

Vergewissern Sie sich, dass das SmartLink-Modul fest mit dem CPAP verbunden und das CPAP-Gerät

an eine geeignete Stromquelle angeschlossen ist.

Drehen Sie die Karte wie in Abbildung 4 gezeigt. Schieben Sie sie in den Einschubschlitz oben im

Modul bis sie einrastet Abbildung 5.

Vergewissern Sie sich, dass die Karte vom System gefunden wird (durch Meldung oder Audioton) und

warten Sie bis die Daten auf die Karte übertragen worden sind. Dies kann, je nach dem Umfang der

Daten, einige Minuten dauern. Ziehen Sie die Karte nicht aus dem Modul bis die Übertragung

abgeschlossen ist. Beachten Sie die Meldung(en), die anzeigen, ob die Übertragung erfolgreich war

(siehe Meldungen unten). Falls notwendig, kontaktieren Sie Ihren medizinischen Betreuer und melden

Sie alle aufgetretenen Fehler.

Drücken Sie auf die Karte bis sie freigegeben ist und ziehen Sie sie aus dem Einschubschlitz.

Stecken Sie die Karte in den bereitgestellten Umschlag und senden Sie sie an den medizinischen

Betreuer zurück.

Meldungen

Folgende Meldungen werden u.U. auf dem CPAP während der Datenübertragung angezeigt:

Meldung, die angezeigt wird, wenn die Karte in das SmartLink-Modul

eingeschoben wird und die Datenübertragung beginnt. Diese Meldung wird

bis zum Ende der Übertragung angezeigt.

Meldung, die angezeigt wird, wenn die Karte in das SmartLink-Modul

eingeschoben wird und keine neuen Daten zur Übertragung vorhanden sind.

Diese Meldung wird zehn Sekunden lang angezeigt.

Meldung, die nach Beendigung des Datentransfers angezeigt wird. Diese

Meldung wird zehn Sekunden lang angezeigt.

dE - 42

Volumen

100% (Einstl )

Seriennummer

CM123456
