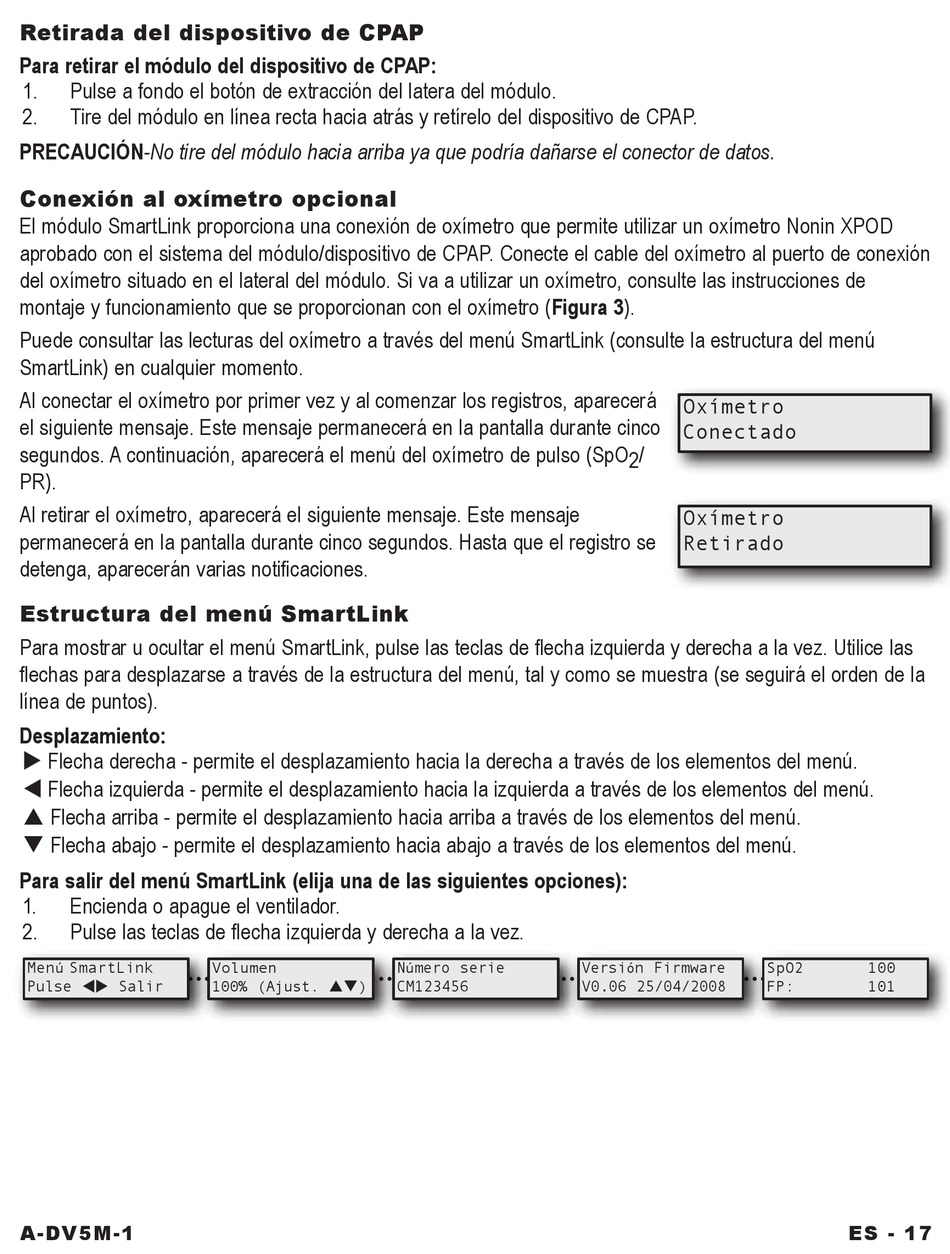

Retirada del dispositivo de cpap
Para retirar el módulo del dispositivo de CPAP:
1. Pulse a fondo el botón de extracción del latera del módulo.
2. Tire del módulo en línea recta hacia atrás y retírelo del dispositivo de CPAP.
PRECAUCIÓN- No tire del módulo hacia arriba ya que podría dañarse el conector de datos.
conexión al oxímetro opcional
El módulo SmartLink proporciona una conexión de oxímetro que permite utilizar un oxímetro Nonin XPOD
aprobado con el sistema del módulo/dispositivo de CPAP. Conecte el cable del oxímetro al puerto de conexión
del oxímetro situado en el lateral del módulo. Si va a utilizar un oxímetro, consulte las instrucciones de
montaje y funcionamiento que se proporcionan con el oxímetro (Figura 3).
Puede consultar las lecturas del oxímetro a través del menú SmartLink (consulte la estructura del menú
SmartLink) en cualquier momento.
Al conectar el oxímetro por primer vez y al comenzar los registros, aparecerá
el siguiente mensaje. Este mensaje permanecerá en la pantalla durante cinco
segundos. A continuación, aparecerá el menú del oxímetro de pulso (SpO 2 /
PR).
Al retirar el oxímetro, aparecerá el siguiente mensaje. Este mensaje
permanecerá en la pantalla durante cinco segundos. Hasta que el registro se
detenga, aparecerán varias notificaciones.
Estructura del menú Smartlink
Para mostrar u ocultar el menú SmartLink, pulse las teclas de flecha izquierda y derecha a la vez. Utilice las
flechas para desplazarse a través de la estructura del menú, tal y como se muestra (se seguirá el orden de la
línea de puntos).
Desplazamiento:
 Flecha derecha - permite el desplazamiento hacia la derecha a través de los elementos del menú.
 Flecha izquierda - permite el desplazamiento hacia la izquierda a través de los elementos del menú.
 Flecha arriba - permite el desplazamiento hacia arriba a través de los elementos del menú.
 Flecha abajo - permite el desplazamiento hacia abajo a través de los elementos del menú.
Para salir del menú SmartLink (elija una de las siguientes opciones):
1. Encienda o apague el ventilador.
2. Pulse las teclas de flecha izquierda y derecha a la vez.
Men SmartLink
ú
Pulse  Salir
A-DV5M-1
Volumen
100% (Ajust. )
N mero serie
ú
CM123456
Oxímetro
Conectado
Oxímetro
Retirado
Versi n Firmware
ó
V0.06 25/04/2008
SpO2 100
FP: 101
