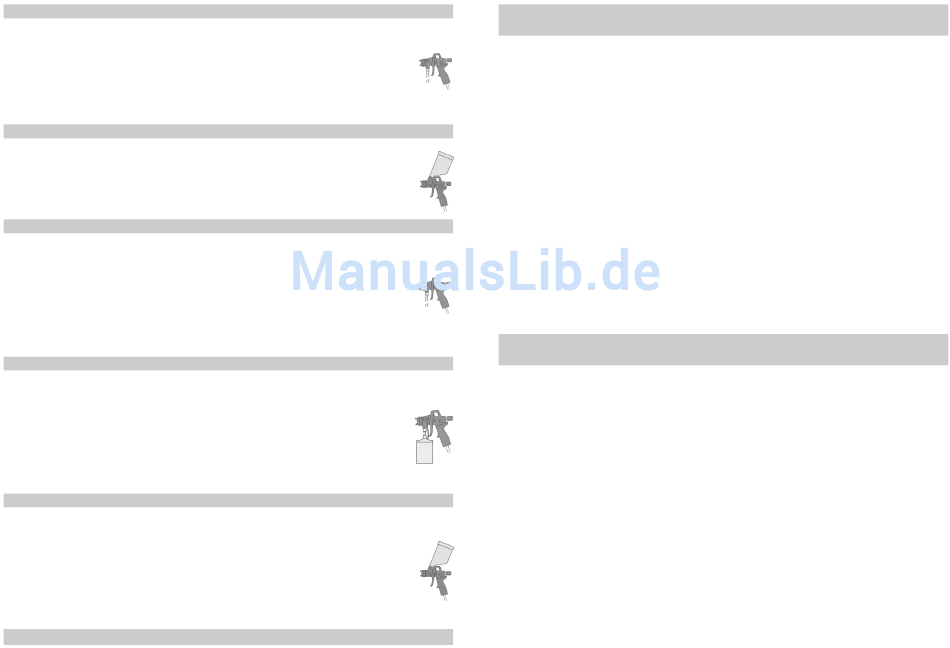

Pièces de rechange des PILOT Maxi-HD-K (raccord matière)
2 au choix: V-tête pour les calibres de buses
V 11 631 12 054* 0,3 mm à 1,0 mm ø
V 11 631 12 204* 1,2 mm à 1,8 mm ø
V 11 631 12 254* 2,0 mm à 2,5 mm ø
3 au choix: Buse à matière
V 11 641 40 . . 3* (pour les calibres de buses 0,3 mm à 2,5 mm ø)
4 non disponible
16 V 11 642 30 . . 3* Aiguille à matière (au choix)
40 V 11 618 01 000 Corps du pistolet
41 V 11 611 03 003 Nipple de raccordement matière
42 V 00 101 81 093 Douille de flexible
43 V 00 101 12 005 Écrou chapeau
Pièces de rechange des PILOT Maxi-HD-K (godet gravité)
2 au choix: V-tête pour les calibres de buses
V 11 631 12 054* 0,3 mm à 1,0 mm ø
V 11 631 12 204* 1,2 mm à 1,8 mm ø
V 11 631 12 254* 2,0 mm à 2,5 mm ø
3 au choix: Buse à matière
V 11 641 40 . . 3* (pour les calibres de buses 0,3 mm à 2,5 mm ø)
4 non disponible
6 V 11 626 01 000 Corps du pistolet
16 V 11 641 30 . . 3* Aiguille à matière (au choix)
Pièces de rechange des PILOT Maxi-ND-K (raccord matière)
2 au choix: V-tête pour les calibres de buses
V 11 631 12 054* 0,3 mm à 1,0 mm ø
V 11 631 12 204* 1,2 mm à 1,8 mm ø
V 11 631 12 254* 2,0 mm à 2,5 mm ø
3 au choix: Buse à matière
V 11 641 40 . . 3* (pour les calibres de buses 0,3 mm à 2,5 mm ø)
4 non disponible
5 V 11 631 04 000 Bague de distribution d'air
16 V 11 642 30 . . 3* Aiguille à matière (au choix)
26 V 11 631 05 000 Conduit d'air complet
40 V 11 620 01 000 Corps du pistolet
41 V 11 611 03 003 Nipple de raccordement matière
42 V 00 101 81 093 Douille de flexible
43 V 00 101 12 005 Écrou chapeau
Pièces de rechange des PILOT Maxi-ND-K (god. susp. s. pression V 11 622 02 . . 3
2 au choix: V-tête pour les calibres de buses
V 11 631 12 054* 0,3 mm à 1,0 mm ø
V 11 631 12 204* 1,2 mm à 1,8 mm ø
V 11 631 12 254* 2,0 mm à 2,5 mm ø
3 au choix: Buse à matière
V 11 641 40 . . 3* (pour les calibres de buses 0,3 mm à 2,5 mm ø)
4 non disponible
5 V 11 631 04 000 Bague de distribution d'air
16 V 11 642 30 . . 3* Aiguille à matière (au choix)
26 V 11 631 05 000 Conduit d'air complet
40 V 11 622 01 000 Corps du pistolet
V 66 100 14 096 Valve de réduction
V 11 352 73 000 Godet suspendu sous pression
41 V 11 611 03 003 Nipple de raccordement matière
Pièces de rechange des PILOT Maxi-ND-K (godet gravité)
2 au choix: V-tête pour les calibres de buses
V 11 631 12 054* 0,3 mm à 1,0 mm ø
V 11 631 12 204* 1,2 mm à 1,8 mm ø
V 11 631 12 254* 2,0 mm à 2,5 mm ø
3 au choix: Buse à matière
V 11 641 40 . . 3* (pour les calibres de buses 0,3 mm à 2,5 mm ø)
4 non disponible
5 V 11 631 04 000 Bague de distribution d'air
6 V 11 623 01 000 Corps du pistolet
16 V 11 641 30 . . 3* Aiguille à matière (au choix)
26 V 11 631 05 000 Conduit d'air complet
Calibre de buses au choix: 0,3 • 0,5 • 0,8 • 1,0 • 1,2 • 1,4 • 1,5 • 1,8 • 2,0 • 2,2 • 2,5 mm ø
V 11 618 02 . . 3
Kits de réparation
WALTHER tient à votre disposition des kits de réparations contenant l'ensemble
des pièces à usure pour les modèles PILOT Maxi-HD, MD et ND. Cettes pièces sont
imprimées en gras dans la liste des pièces de rechange.
PILOT Maxi-HD (godet gravité):
PILOT Maxi-HD (raccord matière et godet succion):
V 11 626 02 . . 3
PILOT Maxi-HD-K (raccord matière):
PILOT Maxi-HD-K (godet gravité):
PILOT Maxi-MD (godet gravité):
PILOT Maxi-MD (raccord matière et godet suspendu sous pression):
V 11 620 02 . . 3
PILOT Maxi-ND (godet gravité):
PILOT Maxi-ND (raccord matière et godet suspendu sous pression):
PILOT Maxi-ND-K (raccord matière et godet suspendu sous pression):
PILOT Maxi-ND-K (godet gravité):
Kits de buses
Les kits de buses consistent en tête à air, buse à matière et aiguille à matière.
PILOT Maxi-HD (godet gravité):
PILOT Maxi-HD (raccord matière et godet succion):
PILOT Maxi-HD-K /-ND-K* (raccord matière et god. susp. s. pression*): V 15 620 02 . . 3
PILOT Maxi-HD-K /-ND-K (godet gravité):
PILOT Maxi-MD (godet gravité):
V 11 623 02 . . 3
PILOT Maxi-MD (raccord matière et godet suspendu sous pression):
PILOT Maxi-ND (godet gravité):
PILOT Maxi-ND (raccord matière et godet suspendu sous pression):
Tailles de buses: 0,3 • 0,5 • 0,8 • 1,0 • 1,2 • 1,4 • 1,5 • 1,8 • 2,0 • 2,2 • 2,5 mm ø
V 16 613 03 . . 3
V 16 614 03 . . 3
V 16 618 02 . . 3
V 16 626 02 . . 3
V 16 615 04 . . 3
V 16 616 04 . . 3
V 16 633 04 . . 3
V 16 634 04 . . 3
V 16 620 02 . . 3
V 16 623 02 . . 3
V 15 613 03 . . 3
V 15 614 03 . . 3
V 15 623 02 . . 3
V 15 615 04 . . 3
V 15 616 04 . . 3
V 15 633 04 . . 3
V 15 634 04 . . 3
