4

Toevoerleidingen aansluiten

Waarschuwing
Materiaal- en luchtslangen die worden bevestigd met een slangdoorvoertulle, moeten
extra met een slangklem geborgd zijn.
Uitvoering: Beker met druppelaar, zuigbeker en hangdrukbeker
1. Bevestig de persluchtslang op de luchtleiding (gereinigde perslucht) resp. op een
luchtreiniger en op de luchtaansluiting van het spuitpistool (pos. 29).
2. Vul de beker met druppelaar, de zuigbeker of de hangdrukbeker met gezeefd
materiaal. Sluit de beker met druppelaar of de hangdrukbeker.
3. Schakel de persluchttoevoer in. Het pistool is nu bedrijfsgereed.
Uitvoering: Materiaalaansluiting
1. Bevestig de persluchtslang op de luchtleiding (gezuiverde perslucht) resp. op een
luchtreiniger en op de luchtaansluiting (pos. 29) van het spuitpistool.
2. Bevestig de materiaaltoevoerslang op het drukvat van het materiaal of de materi-
aaldrukregelaar van een pompinstallatie en op de materiaalaansluiting (pos. 41)
van het spuitpistool.
3. Vul het materiaaldrukvat met materiaal en sluit het deksel.
4. Stel op de persluchtreductieklep de gewenste materiaaldruk in; bij de materiaaltoe-
voer via pompsystemen wordt de materiaaldruk door middel van een instelsleutel
op de materiaaldrukregelaar ingesteld.
5. Open de materiaalkraan op het drukvat.
6. Om de in de materiaalslang zijnde lucht te laten ontwijken, gebruikt u de trekker
zolang totdat er een gelijkmatige materiaalstraal uit de spuitkop komt. Nu is het pis-
tool bedrijfsklaar.
5 In bedrijf stellen en bediening
Voordat u het spuitpistool in bedrijf stelt, moet aan de volgende voorwaard zijn vol-
daan: De materiaaldruk mag niet hoger dan 8 bar zijn ingesteld. De luchtdruk mag
niet hoger zijn dan 8 bar. Bij spuitpistolen met hangdrukbeker mag de materiaaldruk
max. 3 bar bedragen.
1. Stel het spuitpistool in bedrijf om een spuitbeeldtest te maken. Het spuitbeeld kan
worden uitgevoerd op een testwerkstuk, plaat, karton of papier.
2. Controleer de spuitbeeldtest enn wijzig zo nodig de instellingen op het spuitpistool
Let bij de bediening van het spuitpistool vooral op de onderstaande veiligheids-
instructies!
• Draag de voorgeschreven ademhalingsbescherming en werkkleding, als u met het
spuitpistool materialen verspuit. Rondzwevende deeltjes vormen een gevaar voor
uw gezondheid.
• Draag oorbescherming tijdens het werken met het spuitpistool. Het door het spuit-
pistool geproduceerde geluidsniveau bedraagt ca. 85 dB (A) (PILOT Maxi-HD) resp.
5
ca. 83 dB (A) (PILOT Maxi-MD en PILOT Maxi-ND).
• Tijdens het werk is vuur, niet afgeschermd licht en roken verboden Bij het ver-
spuiten van licht ontvlambare materialen (b.v. lakken, lijm) bestaat een verhoogd
gezondheids-, explosie- en brandrisico.
• Houd bij het verspuiten van materialen geen handen of andere lichaamsdelen
voor de onder druk staande spuitkop van het spuitpistool - letselrisico.
• Het spuitpistool moet na affloop van het werk altijd drukvrij worden gemaakt. De
onder druk staande leidingen kunnen springen en door het uitstromende materi-
aal in de buurt staande personen verwonden.
6

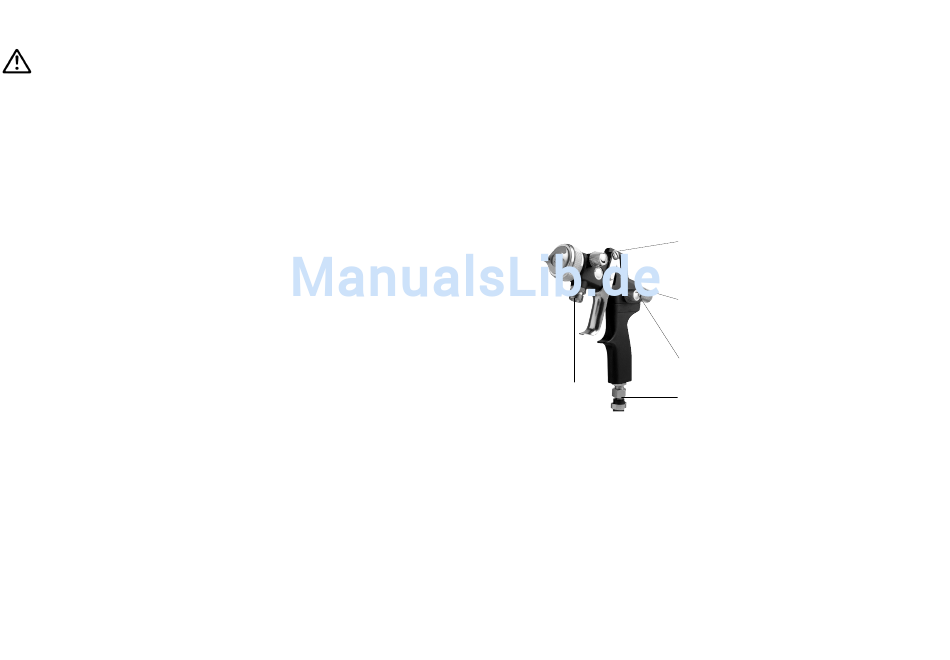

Spuitbeeld wijzigen

U kunt bij de PILOT Maxi het spuitbeeld wijzigen door de volgende instellingen.
Brede resp. ronde straal instellen:
De regelschroef dient voor de regeling van de breedte van de
spuitstraal. De spuitstraal wordt een brede straal door te draaien
naar links (naar buiten schroeven), en een ronde straal door te
draaien naar rechts (naar binnen schroeven).
Materiaaldoorstroomvolume instellen:
Het materiaalvolume kan worden geregeld door de stelschroef
naar binnen of naar buiten te draaien. Door draaien naar links
(naar buiten schroeven) wordt het materiaalvolume vergroot, door
draaien naar rechts (naar binnen schroeven) verkleind.
Verstuiverlucht regelen:
Het luchtvolume van de verstuiver kan worden geregeld door de
stelschroef naar binnen of naar buiten te draaien.
Materiaal-
Luchtaansluiting
ansluiting
Materiaaldruk regelen:
Hangdrukbekeruitvoering:
De materiaaldruk kan door middel van een schroevendraaier op de hoekop-
schroeving worden ingesteld.
Materiaalaansluiting:
U kunt de materiaaldruk uitsluitend aan de pomp of aan het drukreservoir regelen.
Let hierbij op de aanwijzingen en veiligheidsinstructies van de fabrikant.
