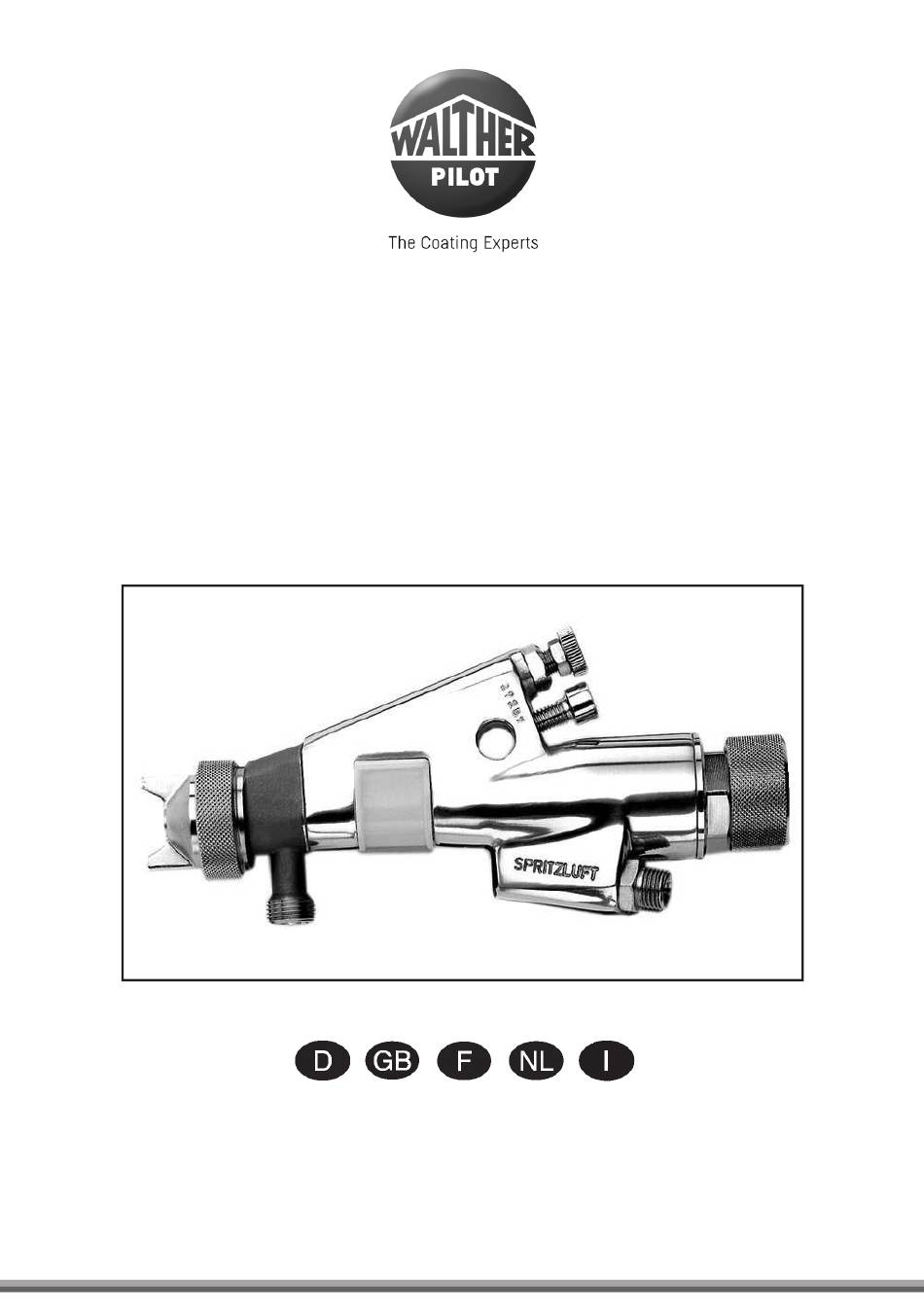

Betriebsanleitung / Operating Instructions /
Instructions de Service / Gebruiksaanwijzing
Manuale d'uso e manutenzione
PILOT WA XV
Automatische Spritzpistolen / Automatic Spray Guns
Pistolets de Pulvérisation Automatiques / Automatische
Spuitpistolen / Pistole a spruzzo automatiche
Werbung
Verwandte Anleitungen für WALTHER PILOT V2066203153
Inhaltszusammenfassung für WALTHER PILOT V2066203153
- Seite 1 Betriebsanleitung / Operating Instructions / Instructions de Service / Gebruiksaanwijzing Manuale d’uso e manutenzione PILOT WA XV Automatische Spritzpistolen / Automatic Spray Guns Pistolets de Pulvérisation Automatiques / Automatische Spuitpistolen / Pistole a spruzzo automatiche...
- Seite 2 PILOT WA XV - HVLP PILOT WA XV Reparatursets Maintenance kits Kits de réparation Reparatiesets V 16 115 03 . . 3 (WA XV ) V 16 116 03 . . 3 (WA XV ziehbar, needle-pull, à tirette, met trekker, estraibile) V 16 117 03 .
- Seite 3 Seite 6 - 23 Page 24 - 41 Page 42 - 59 Pagina 60 - 77 Pagina 78 - 95...
- Seite 4 EG/EU-Konformitätserklärung Inhaltsverzeichnis Wir, der Gerätehersteller, erklären in alleiniger Verantwortung, dass das Produkt in der untenstehenden Beschreibung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen entspricht. Bei einer nicht mit uns abgestimmten Änderung Explosionszeichnung an dem Gerät oder bei einer unsachgemäßen Verwendung verliert diese Erklärung ihre Konformitätserklärung Gültigkeit.
- Seite 5 Ersatzteilliste PILOT WA XV PILOT WA XV PILOT WA XV-HVLP PILOT WA XV ziehbar Drehstrahl V 20 662 03 xx3 V 20 642 03 xx3 V 20 672 03 xx3 V 20 662 21 xx3 Bezeichnung Ersatzteilnummer Ersatzteilnummer Ersatzteilnummer Ersatzteilnummer Kolbenschraube V 20 664 05 000 V 20 664 05 000...
- Seite 6 Allgemeines Der zuständigen Aufsichtsbehörde bzw. dem Betreiber obliegt die Festlegung der Explosionsgefährdung (Zoneneinteilung). Kennzeichnung des Modells Es ist betreiberseitig zu prüfen und sicherzustellen, dass alle technischen Daten und Automatische Spritzpistole PILOT WA XV Modell: die Kennzeichnung gemäß ATEX mit den notwendigen Vorgaben übereinstimmen. Bei Anwendungen, bei denen der Ausfall des Gerätes zu einer Personengefährdung Typen: WA XV...
- Seite 7 Montage Sicherheitshinweise Kennzeichnung der Sicherheitshinweise Die Spritzpistole ist werkseitig komplett montiert. Bevor Sie die Spritzpistole in Warnung Betrieb setzen können, sind die folgenden Tätigkeiten durchzuführen: Das Piktogramm und die Dringlichkeitsstufe „Warnung“ kennzeichnen eine mögliche Gefahr für Personen. Mögliche Folgen: schwere oder leichte Verletzungen. Spritzpistole befestigen Achtung Befestigen Sie die Spritzpistole an einer geeigneten, standsicheren Halterung, wie...
- Seite 8 Bedienung Warnung Halten Sie beim Verspritzen von Materialien keine Hände oder andere Körperteile Sicherheitshinweise vor die unter Druck stehende Düse der Spritzpistole -Verletzungsgefahr. Beachten Sie bei der Bedienung der Spritzpistole insbesondere die nachfolgenden Sicherheitshinweise! Warnung • Tragen Sie vorschriftsmäßigen Atemschutz und Arbeitskleidung, wenn Sie mit Achten Sie beim Inbetriebsetzen der Spritzpistole darauf, dass sich keine Person im der Spritzpistole Materialien verspritzen.
- Seite 9 Mittenluftregulierung (nur PILOT WA XV-HVLP) Spritzpistole umrüsten Die zum Spritzmaterial passende Luftkopf-/ Materialdüse-/ Nadel-Kombination bildet Die Einstellschraube dient zur Regulierung der eine aufeinander abgestimmte Einheit - die Düseneinlage. Tauschen Sie immer die komplette Düseneinlage aus, damit die gewünschte Spritzbildqualität erhalten bleibt. Mittenluft.
- Seite 10 7. Enfernen Sie die Druckfeder aus dem Reinigung und Wartung Pistolenvorsatz. Sicherheitshinweise 8. Ziehen Sie den Kolben mit einer Zange • Schalten Sie vor jeder Wartung die Steuer- und Zerstäuberluft sowie die vorsichtig aus dem Pistolenkörper. Materialzufuhr zur Spritzpistole drucklos - Verletzungsgefahr. •...
- Seite 11 Instandsetzung Bestreichen Sie folgende Bauteile mit einem dünnen Fettfilm: • Manschette des Kolbens Warnung • O-Ring des Kolben Schalten Sie vor jeder Instandsetzung die Steuer- und Zerstäuberluft sowie die • Materialnadel • Nadelfeder Materialzufuhr zur Spritzpistole drucklos - Verletzungsgefahr. • Innenraum des Spritzpistolenkörpers Verwenden Sie dazu ein säurefreies, nicht harzendes Fett und einen Pinsel.
- Seite 12 Materialdüse, -nadel, Federn und Dichtungen austauschen Entsorgung Zerlegen Sie die Spritzpistole gemäß Abschnitt 5.5 Materialdüse und -nadel wech- Die bei der Reinigung und Wartung anfallenden Materialien sind den Gesetzen und seln, wenn die folgenden Bauteile ausgetauscht werden müssen: Vorschriften entsprechend sach- und fachgerecht zu entsorgen. •...
