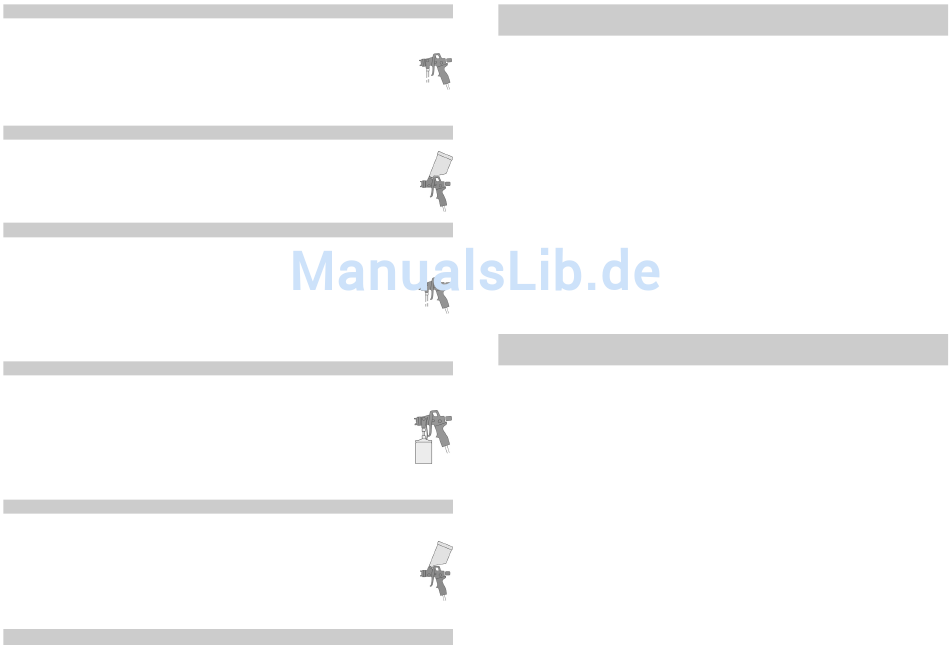

Ersatzteilliste: PILOT Maxi-HD-K (Materialanschluss)
2 wahlweise: V-Luftkopf für Düsengrößen
V 11 631 12 054* 0,3 mm bis 1,0 mm ø
V 11 631 12 204* 1,2 mm bis 1,8 mm ø
V 11 631 12 254* 2,0 mm bis 2,5 mm ø
3 wahlweise: Materialdüse
V 11 641 40 . . 3* (Düsenauswahl von 0,3 mm bis 2,5 mm ø)
4 entfällt
16 V 11 642 30 . . 3* Materialnadel (wahlweise)
40 V 11 618 01 000 Pistolenkörper
41 V 11 611 03 003 Materialanschlussnippel
42 V 00 101 81 093 Schlauchtülle
43 V 00 101 12 005 Überwurfmutter
Ersatzteilliste: PILOT Maxi-HD-K (Fließbecher)
2 wahlweise: V-Luftkopf für Düsengrößen
V 11 631 12 054* 0,3 mm bis 1,0 mm ø
V 11 631 12 204* 1,2 mm bis 1,8 mm ø
V 11 631 12 254* 2,0 mm bis 2,5 mm ø
3 wahlweise: Materialdüse
V 11 641 40 . . 3* (Düsenauswahl von 0,3 mm bis 2,5 mm ø)
4 entfällt
6 V 11 626 01 000 Pistolenkörper
16 V 11 641 30 . . 3* Materialnadel (wahlweise)
Ersatzteilliste: PILOT Maxi-ND-K (Materialanschluss)
2 wahlweise: V-Luftkopf für Düsengrößen
V 11 631 12 054* 0,3 mm bis 1,0 mm ø
V 11 631 12 204* 1,2 mm bis 1,8 mm ø
V 11 631 12 254* 2,0 mm bis 2,5 mm ø
3 wahlweise: Materialdüse
V 11 641 40 . . 3* (Düsenauswahl von 0,3 mm bis 2,5 mm ø)
4 entfällt
5 V 11 631 04 000 Luftverteilerring
16 V 11 642 30 . . 3* Materialnadel (wahlweise)
26 V 11 631 05 000 Luftrohr komplett
40 V 11 620 01 000 Pistolenkörper
41 V 11 611 03 003 Materialanschlussnippel
42 V 00 101 81 093 Schlauchtülle
43 V 00 101 12 005 Überwurfmutter
Ersatzteilliste: PILOT Maxi-ND-K (Hängedruckbecher)
2 wahlweise: V-Luftkopf für Düsengrößen
V 11 631 12 054* 0,3 mm bis 1,0 mm ø
V 11 631 12 204* 1,2 mm bis 1,8 mm ø
V 11 631 12 254* 2,0 mm bis 2,5 mm ø
3 wahlweise: Materialdüse
V 11 641 40 . . 3* (Düsenauswahl von 0,3 mm bis 2,5 mm ø)
4 entfällt
5 V 11 631 04 000 Luftverteilerring
16 V 11 642 30 . . 3* Materialnadel (wahlweise)
26 V 11 631 05 000 Luftrohr komplett
40 V 11 622 01 000 Pistolenkörper
V 66 100 14 096 Reduzierventil
V 11 352 73 000 Hängedruckbecher
41 V 11 611 03 003 Materialanschlussnippel
Ersatzteilliste: PILOT Maxi-ND-K (Fließbecher)
2 wahlweise: V-Luftkopf für Düsengrößen
V 11 631 12 054* 0,3 mm bis 1,0 mm ø
V 11 631 12 204* 1,2 mm bis 1,8 mm ø
V 11 631 12 254* 2,0 mm bis 2,5 mm ø
3 wahlweise: Materialdüse
V 11 641 40 . . 3* (Düsenauswahl von 0,3 mm bis 2,5 mm ø)
4 entfällt
5 V 11 631 04 000 Luftverteilerring
6 V 11 623 01 000 Pistolenkörper
16 V 11 641 30 . . 3* Materialnadel (wahlweise)
26 V 11 631 05 000 Luftrohr komplett
Düsenausstattung n. Wahl: 0,3 • 0,5 • 0,8 • 1,0 • 1,2 • 1,4 • 1,5 • 1,8 • 2,0 • 2,2 • 2,5 mm ø
V 11 618 02 . . 3
Reparatursets
WALTHER hält für die Handspritzpistolen PILOT Maxi-HD, MD und ND Reparatursets
bereit, die sämtliche Verschleißteile enthalten. Diese Teile sind in der Ersatzteilliste
mit Fettdruck gekennzeichnet.
PILOT Maxi-HD (Fließbecher):
PILOT Maxi-HD (Materialanschluss und Saugbecher):
V 11 626 02 . . 3
PILOT Maxi-HD-K (Materialanschluss):
PILOT Maxi-HD-K (Fließbecher):
PILOT Maxi-MD (Fließbecher):
PILOT Maxi-MD (Materialanschluss und Hängedruckbecher):
V 11 620 02 . . 3
PILOT Maxi-ND (Fließbecher):
PILOT Maxi-ND (Materialanschluss und Hängedruckbecher):
PILOT Maxi-ND-K (Materialanschluss und Hängedruckbecher):
PILOT Maxi-ND-K (Fließbecher):
Düseneinlagen
V 11 622 02 . . 3
Düseneinlagen bestehen aus Luftkopf, Materialdüse und Materialnadel.
PILOT Maxi-HD (Fließbecher):
PILOT Maxi-HD (Materialanschluss und Saugbecher):
PILOT Maxi-HD-K /-ND-K* (Materialanschluss und Hängedruckbecher*): V 15 620 02 . . 3
PILOT Maxi-HD-K /-ND-K (Fließbecher):
PILOT Maxi-MD (Fließbecher):
V 11 623 02 . . 3
PILOT Maxi-MD (Materialanschluss und Hängedruckbecher):
PILOT Maxi-ND (Fließbecher):
PILOT Maxi-ND (Materialanschluss und Hängedruckbecher):
Düsenausstattung n. Wahl: 0,3 • 0,5 • 0,8 • 1,0 • 1,2 • 1,4 • 1,5 • 1,8 • 2,0 • 2,2 • 2,5 mm ø
V 16 613 03 . . 3
V 16 614 03 . . 3
V 16 618 02 . . 3
V 16 626 02 . . 3
V 16 615 04 . . 3
V 16 616 04 . . 3
V 16 633 04 . . 3
V 16 634 04 . . 3
V 16 620 02 . . 3
V 16 623 02 . . 3
V 15 613 03 . . 3
V 15 614 03 . . 3
V 15 623 02 . . 3
V 15 615 04 . . 3
V 15 616 04 . . 3
V 15 633 04 . . 3
V 15 634 04 . . 3
