6.3

Nettoyage de routine

En cas de changement fréquent de couleur ou (selon la nature de la matière) à
l'arrêt de service, le nettoyage pourra s'effectuer sans désassembler le pistolet.
Recommandation
Nettoyez et lubrifiez votre pistolet régulièrement, voir paragraphe 6.2 Nettoyage
complet. La sûreté du fonctionnement et la qualité du pistolet seront ainsi préser-
vées.
Avant de procéder au nettoyage de routine, les conditions suivantes devront être
réunies:
1. Le réservoir propre aura été rempli de l'agent nettoyant approprié. La pression
matiére sera présente au pistolet. L´agent nettoyant ne devrapas être pulvéri-
sé.
2. Mettez le pistolet en service, voir 5.2 Mise en service.
3. N'arrêtez le service que lorsque l'agent nettoyant ressort parfaitement clair.
Afin d'éviter la mise en service du système complet de pulvérisation, il est possible
aussi d'ouvrir manuellement l'alimentation matière des modèles PILOT WA 400 -
WA 430 et WA 470-K - WA 473-K.
L'équipement de pulvérisation, pression fermée, peut maintenant être mis à l'arrêt
jusqu'à la prochaine utilisation .

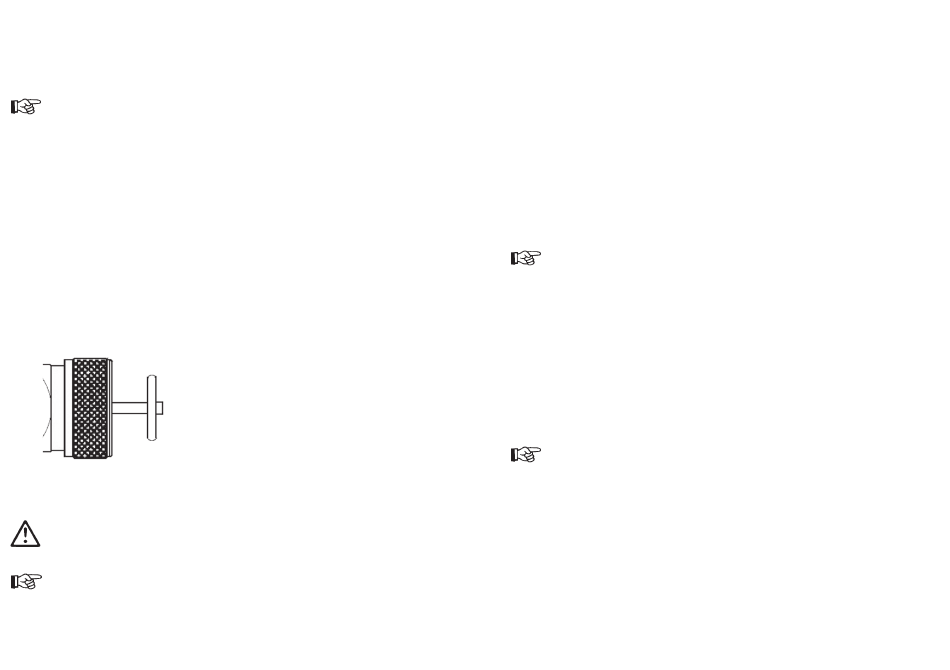

1. Tirer le disque du pistolet vers l'arrière.
L'alimentation matière est ouverte et le canal
d'alimentation ainsi que la buse peuvent être net-
toyés.
2. Ne relachez le disque que lorsque l'agent nettoy-
ant ressort parfaitement clair.
7

Maintenance

Danger
Avant chaque opération de maintenance fermez l'alimentation du pistolet en air de
commande, en air de pulvérisation et en matière - risque de blessure.
Recommandation
Avant de procéder aux opérations suivantes, Veuillez consulter le croquis détaillé
situé au début de ces instructions de service. (Page 2)
62
7.1 Remplacement de garniture d'aiguille non étanche
1. Fermez la pression du pistolet.
2. Dévissez et sortez le tirant à disque (pos. 33).
3. Dévissez et sortez le capuchon de réglage (pos. 32) du boîtier (pos. 6).
4. Sortez la douille filetée (pos. 31) du boîtier (clé de 27).
5. Sortez le ressort de piston (pos. 30).
6. Sortez le piston ainsi que l'aiguille (pos. 25-29).
7. Dévisez la vis de garniture (pos. 22).
8. Sortez le ressort de garniture (pos. 20) et la contre-douille (pos. 19).
9. Sortez la garniture d'aiguille (pos. 18) à l'aide d'un outil. Utilisez pour ce faire
une tige métallique dure dont l'extrémité forme un crochet.
10. Lubrifiez la garniture neuve avec une graisse neutre, non acide et non rési-
neuse.
11. Installez la garniture neuve dans le boîtier.
Pour l'assemblage procédez inversement.
Recommandation
La garniture usagée (Pos. 18) ne doit pas être réutilisée. Son étanchéité n'est pas
garantie.
7.2 Remplacement de buse, aiguille, ressorts et joints
Désassemblez le pistolet en suivant les instructions du paragraphe 5.5 Rempla-
cement de buse et d'aiguille lorsque les pièces suivantes doivent être remplacées:
• buse
• ressort à pression du piston
• aiguille*
• ressort d'aiguille*
• manchette du piston*
• rondelle du piston*
Recommandation
Les pièces signalées par une * doivent être lubrifiées, avant leur installation dans
le corps du pistolet, avec une graisse neutre, non acide et non résineuse.
WALTHER tient à votre disposition un kit de réparation comprenant l'ensemble
des pièces sujettes à l'usure pour les modèles PILOT WA 400 - WA 430 et les ver-
siones pour l'application de colles PILOT WA 470-K - WA 473-K.
N°d'article: V 16 400 06 . . 3 (WA 400 / WA 410)
N°d'article: V 16 420 03 . . 3 (WA 420 / WA 430)
N°d'article: V 16 580 02 . . 3 (WA 470-K - WA 473-K)
Les pièces à usure rapide sont signalées en caractères gras sur la liste des
pièces de rechange.
