4 Conexión de los empalmes de alimentación
Peligro
Las mangueras de material y de aire montadas con boquillas se deberán fijar
además con una abrazadera para flexibles
Versión: Depósito de gravedad, depósito de succión, depósito de presión sus-
pendido
1. Conecte la manguera del aire comprimido con la tubería de aire (aire comprimido
purificado) o con un purificador de aire y con el empalme de aire de la pistola
(pos. 29).
2. Rellene el depósito de gravedad, succión o presión con material filtrado. Cierre el
depósito.
3. Conecte la alimentación de aire comprimido. La pistola está lista para la puesta en
servicio.
Versión: Empalme de material
1. Conecte la manguera del aire comprimido con la tubería de aire (aire comprimido
purificado) o un purificador de aire y con el empalme (pos. 29) de aire de la pistola
2. Sujete la manguera de alimentación del material en el calderín o en el regulador
de presión del material de la bomba y al empalme de material (pos. 41) de la pisto-
la
3. Rellene el calderín con material y cierre la tapa.
4. Ajuste la presión del material en el manostato del aire comprimido. Si usa un siste-
ma de bomba para la alimentación de material, la presión del material se ajusta
con una llave en el regulador de presión del material.
5. Abra el grifo de material del calderín
6. Para purgar el aire que se encuentra en la manguera de material, active el gatillo
hasta que un chorro uniforme salga por la tobera. La pistola está lista para la pue-
sta en servicio.
5

Puesta en servicio y manejo

Antes de poner la pistola en servicio asegúrese que la presión del material no excede
8 bar y el aire comprimido no excede 8 bar. La presión del material en los depósitos
de presión suspendidos no debe exceder 3 bar.
1. Ponga la pistola en servicio para efectuar una prueba de aplicación. La prueba
de aplicación se puede efectuar en una pieza test, un pedazo de metal galvaniza-
do, cartón o papel.
2. Controle la prueba y cambie los ajustes si fuera necesario.
Al utilizar la pistola respete en especial las siguientes consignas!
• Traiga una máscara protectora y ropa de trabajo reglamentaria cuando trabaja con
la pistola. Las partículas en suspensión son peligrosas para su salud.
5
• Traiga una protección auditiva en el área de trabajo. El nivel de ruido del apara
to es de 85 dB (A) (PILOT Maxi-HD) o 83 dB (A) (PILOT Maxi-MD o PILOT
Maxi-ND).
• Se prohíbe fumar y cualquier fuente de chispas en el área de trabajo. La pulver-
ización de materiales muy inflamables (lacas, adhesivos) aumenta los riesgos
de explosión e incendio.
• No acerque la mano o cualquier otra parte del cuerpo de la tobera de la pistola
– riesgo de heridas.
• La presión de la pistola ha de ser siempre desconectada después del uso.
Existe el riesgo de que los tubos bajo presión exploten y hieren a las personas
que se encuentran en la cercanía.
6 Modificación del chorro de pulverización
Es posible modificar el chorro de la PILOT Maxi con los siguintes ajustes:
Regulación del chorro ancho o redondo:
Se regula el ancho del chorro con el tornillo regulador. Girando a
la izquierda (aflojar) se logra un chorro ancho, girando a la
derecha (sujetar) se logra un chorro redondo.
Regulación del caudal de material:
El caudal de material se regula aflojando o sujetando el tornillo
regulador. Un giro hacia la izquierda (aflojar)
incrementa el caudal, un giro hacia la derecha (sujetar) reduce el
caudal.
Regulación del aire de pulverización:
La presión del aire de pulverización se regula aflojando o sujetan-
do el tornillo regulador.

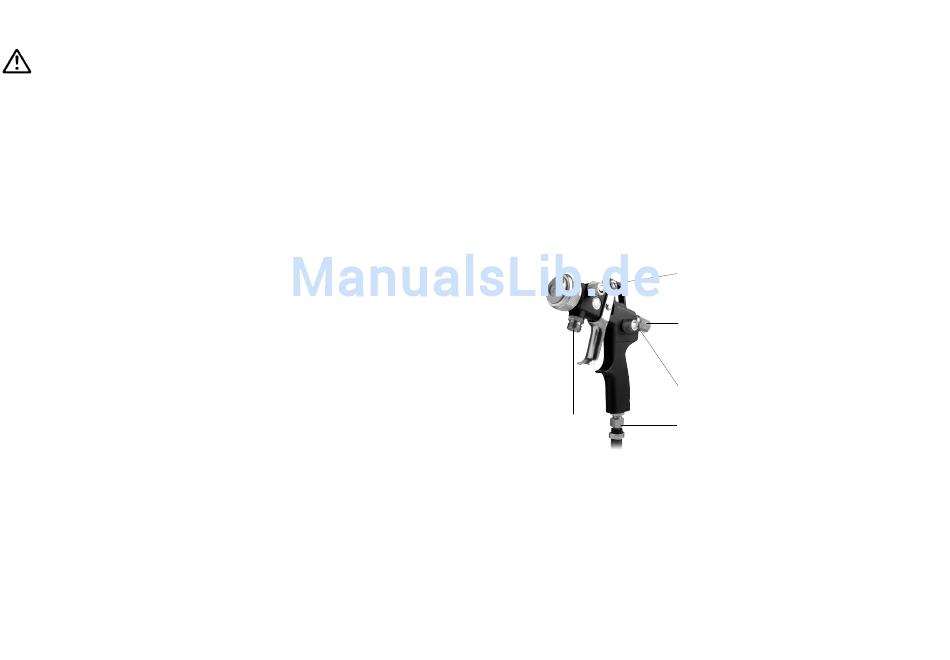

Empalme
Empalme de aire
de material
Regulación de la presión del material:
Versión con depósito de presión suspendido:
La presión del material se ajusta con un destornillador en el tornillo angular
Versión con empalme de material:
La presión del material sólo se puede regular en la bomba o en le calderín de
presión. Siga las instrucciones y las consignas de seguridad del fabricante.
