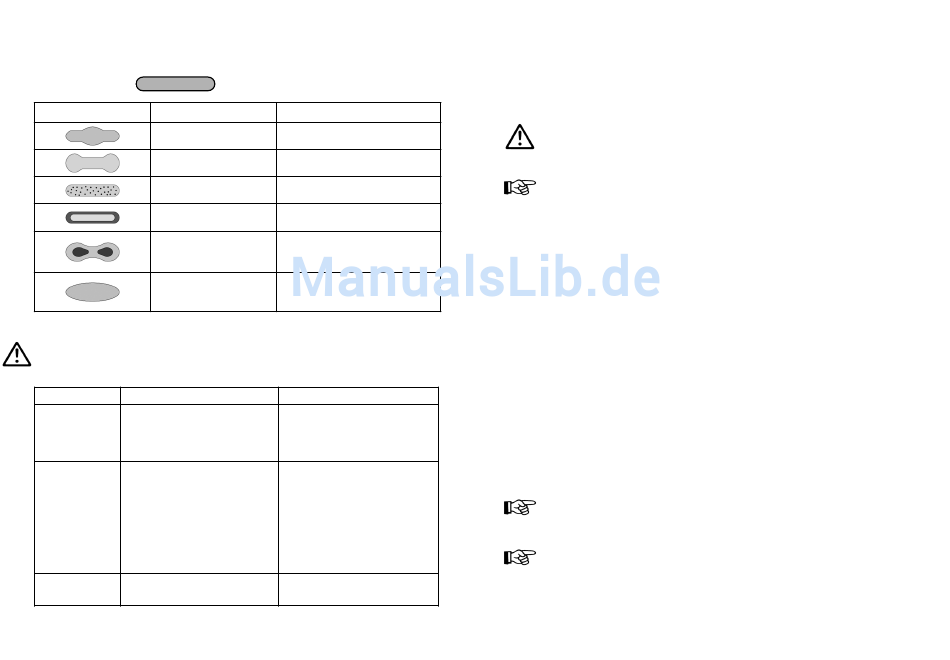

6.1 Eliminar los defectos de la prueba de aplicación
El cuadro siguintes indica los ajustes que modifican la forma del chorro.
Prueba de aplicación Desviación
Chorro demasiado grue-
so en el centro
Bordes demasiado ancho • Incrementar lo redondo del
Chorro con salpicaduras • Aumentar la presión del aire de
Aplicación muy delgada
en el centro
Chorro dividido en el cen-
tro
Aplicación ovalada
7 Identificación y eliminación de los fallos
Atención
Antes de proceder a trabajo de modificación, cierre la alimentación de aire y de
material de la pistola - riesgo de heridas.
Fallo Causa
Aguja o tobera sucias o defec-
tuosas
La pistola gotea
Regulador del chorro (pos. 18)
demasiado hacia atrá
Hace falta material en el
calderín
Depósito demasiado inclinado
durante la aplicación
Chorro irregular
Tobera floja o dañada
El material es demasiado espeso
para la alimentación por succión
La pistola sigue Resorte de válvula (pos. 11)
soplando en con- o cono de válvula (pos. 10)
dición de reposo son dañados
7
Resultado deseado
Regulación necesaria
• Incrementar lo ancho del
chorro
pulverización
• Reducir la presión de pulveri-
zación
• Aumentar le diámetro de la tobera
• Reducir la presión de pulverización
• Aumentar la presión del material
• Reducir la presión del material
• Aumentar la presión del aire de
pulverización
Remedio
Desmontar y limpiar
Sujetar un poco el regulador
(hacia la derecha)
Rellenarlo
Enderezarlo
Sujetarla, cambiar el anillo del
distribuidor de aire (pos. 5)
Alimentar con un calderín o una
bomba
• Recambiarlos
8 Modificación / Reparación de la pistola
Si desea ajustar el chorro más allá de las posibilidades arriba mencionadas, ten-
drá que modificar la pistola. La cabeza neumática, la tobera y la aguja necesarias
para la aplicación de un material particular forman un conjunto único: el sistema
de tobera. Para asegurar la calidad de su aplicación recambie siempre el sistema
completo.
Peligro
Cierre siempre la alimentación del material y del aire en la pistola antes de proce-
der a cualquier trabajo de modificación o reparación – riesgo de heridas.
Recomendación
Use el dibujo detallado que se encuentra al principio de estas instrucciones de
servicio para realizar los trabajos siguientes.
Recambio de la tobera y cabeza neumática
1. Quite la tuerca de la cabeza neumática (pos 1).
2. Afloje y quite la cabeza neumática (pos. 2).
3. Afloje y quite la tobera (pos. 3), con una llave de 13 del cuerpo de la pistola.
4. Quite la junta (pos. 4) de la tobera.
Proceda en la orden inversa para el montaje de la tobera y de las otras partes.
Recambio de la aguja de material
1. Afloje el tornillo (pos. 18).
2. Quite el resorte (pos. 17).
3. Extraiga la aguja (pos. 16) del cuerpo de la pistola.
Proceda en la orden inversa para el montaje. No es necesario ajustar el aire de
entrada.
Recambio de una empaquetadura de la aguja defectuosa
1. Quite la aguja siguiendo las instrucciones del punto arriba.
2. Afloje el tornillo de fijación (pos. 32).
3. Extraiga completamente la empaquetadura de aguja (pos. 33), junto con la
junta tórica (pos. 34).
Proceda en la orden inversa para el montaje.
Recomendación
La empaquetadura extraída del cuerpo de la pistola no se debe volver a usar ya
que su estanqueidad no se puede garantizar.
Recomendación
Lubrifique todas las piezas deslizantes con una grasa neutral sin ácidos o resinas
antes del montaje.
