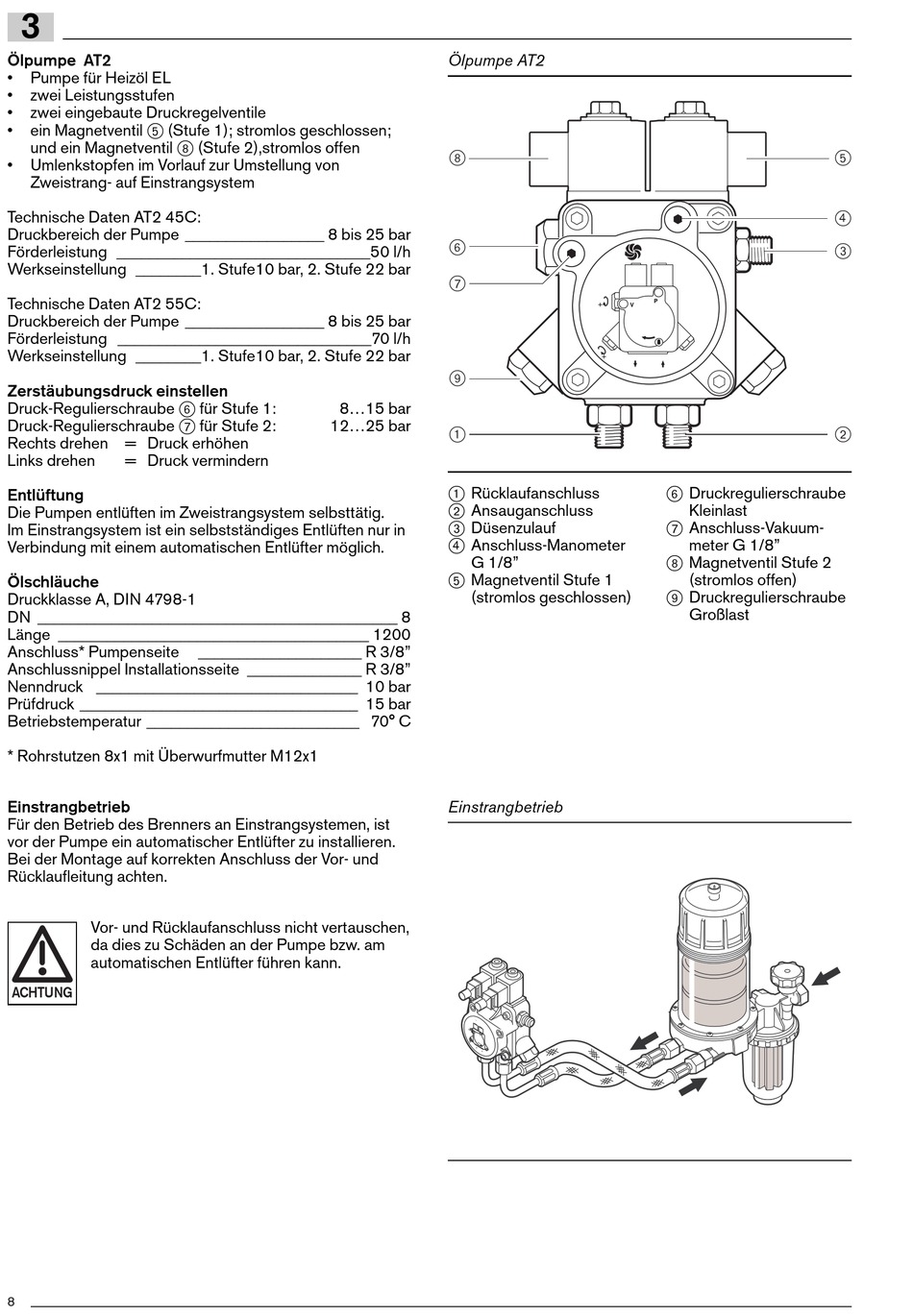

3
Ölpumpe AT2
Pumpe für Heizöl EL
zwei Leistungsstufen
zwei eingebaute Druckregelventile
ein Magnetventil 5 (Stufe 1); stromlos geschlossen;
und ein Magnetventil 8 (Stufe 2),stromlos offen
Umlenkstopfen im Vorlauf zur Umstellung von
Zweistrang- auf Einstrangsystem
Technische Daten AT2 45C:
Druckbereich der Pumpe _________________ 8 bis 25 bar
Förderleistung _______________________________50 l/h
Werkseinstellung ________1. Stufe10 bar, 2. Stufe 22 bar
Technische Daten AT2 55C:
Druckbereich der Pumpe _________________ 8 bis 25 bar
Förderleistung _______________________________70 l/h
Werkseinstellung ________1. Stufe10 bar, 2. Stufe 22 bar
Zerstäubungsdruck einstellen
Druck-Regulierschraube 6 für Stufe 1:
Druck-Regulierschraube 7 für Stufe 2:
Rechts drehen = Druck erhöhen
Links drehen
= Druck vermindern
Entlüftung
Die Pumpen entlüften im Zweistrangsystem selbsttätig.
Im Einstrangsystem ist ein selbstständiges Entlüften nur in
Verbindung mit einem automatischen Entlüfter möglich.
Ölschläuche
Druckklasse A, DIN 4798-1
DN ____________________________________________ 8
Länge ______________________________________ 1200
Anschluss* Pumpenseite
Anschlussnippel Installationsseite ______________ R 3/8"
Nenndruck ________________________________ 10 bar
Prüfdruck __________________________________ 15 bar
Betriebstemperatur __________________________ 70° C
* Rohrstutzen 8x1 mit Überwurfmutter M12x1
Einstrangbetrieb
Für den Betrieb des Brenners an Einstrangsystemen, ist
vor der Pumpe ein automatischer Entlüfter zu installieren.
Bei der Montage auf korrekten Anschluss der Vor- und
Rücklaufleitung achten.
Vor- und Rücklaufanschluss nicht vertauschen,
da dies zu Schäden an der Pumpe bzw. am
automatischen Entlüfter führen kann.
ACHTUNG
8
8...15 bar
12...25 bar
____________________ R 3/8"
Ölpumpe AT2
8
6
7
+
+
9
1
1 Rücklaufanschluss
2 Ansauganschluss
3 Düsenzulauf
4 Anschluss-Manometer
G 1/8"
5 Magnetventil Stufe 1
(stromlos geschlossen)
Einstrangbetrieb
5
4
3
2
6 Druckregulierschraube
Kleinlast
7 Anschluss-Vakuum-
meter G 1/8"
8 Magnetventil Stufe 2
(stromlos offen)
9 Druckregulierschraube
Großlast
