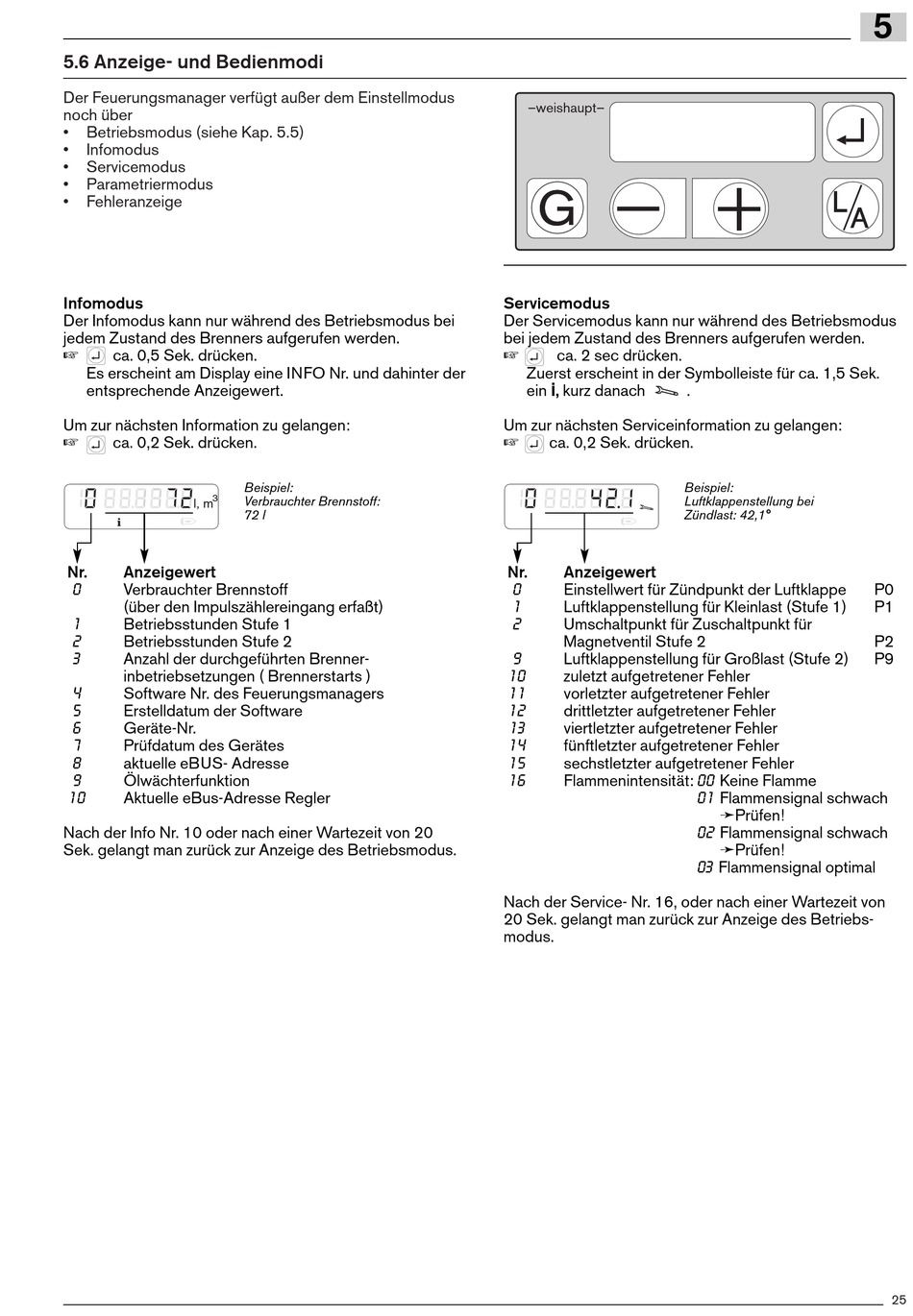

5.6 Anzeige- und Bedienmodi

Der Feuerungsmanager verfügt außer dem Einstellmodus
noch über
• Betriebsmodus (siehe Kap. 5.5)
• Infomodus
• Servicemodus
• Parametriermodus
• Fehleranzeige
Infomodus
Der Infomodus kann nur während des Betriebsmodus bei
jedem Zustand des Brenners aufgerufen werden.
ca. 0,5 Sek. drücken.
Es erscheint am Display eine INFO Nr. und dahinter der
entsprechende Anzeigewert.
Um zur nächsten Information zu gelangen:
ca. 0,2 Sek. drücken.
3
l, m
Nr. Anzeigewert
0 Verbrauchter Brennstoff
(über den Impulszählereingang erfaßt)
1 Betriebsstunden Stufe 1
2 Betriebsstunden Stufe 2
3 Anzahl der durchgeführten Brenner-
inbetriebsetzungen ( Brennerstarts )
4 Software Nr. des Feuerungsmanagers
5 Erstelldatum der Software
6 Geräte-Nr.
7 Prüfdatum des Gerätes
8 aktuelle eBUS- Adresse
9 Ölwächterfunktion
10 Aktuelle eBus-Adresse Regler
Nach der Info Nr. 10 oder nach einer Wartezeit von 20
Sek. gelangt man zurück zur Anzeige des Betriebsmodus.
Beispiel:
Verbrauchter Brennstoff:
72 l
–weishaupt–
Servicemodus
Der Servicemodus kann nur während des Betriebsmodus
bei jedem Zustand des Brenners aufgerufen werden.
ca. 2 sec drücken.
Zuerst erscheint in der Symbolleiste für ca. 1,5 Sek.
i
ein , kurz danach
Um zur nächsten Serviceinformation zu gelangen:
ca. 0,2 Sek. drücken.
Nr. Anzeigewert
0 Einstellwert für Zündpunkt der Luftklappe
1 Luftklappenstellung für Kleinlast (Stufe 1)
2 Umschaltpunkt für Zuschaltpunkt für
Magnetventil Stufe 2
9 Luftklappenstellung für Großlast (Stufe 2)
10 zuletzt aufgetretener Fehler
11 vorletzter aufgetretener Fehler
12 drittletzter aufgetretener Fehler
13 viertletzter aufgetretener Fehler
14 fünftletzter aufgetretener Fehler
15 sechstletzter aufgetretener Fehler
16 Flammenintensität: 00 Keine Flamme
Nach der Service- Nr. 16, oder nach einer Wartezeit von
20 Sek. gelangt man zurück zur Anzeige des Betriebs-
modus.
.
Beispiel:
Luftklappenstellung bei
Zündlast: 42,1°
01 Flammensignal schwach
➛Prüfen!
02 Flammensignal schwach
➛Prüfen!
03 Flammensignal optimal
5
P0
P1
P2
P9
