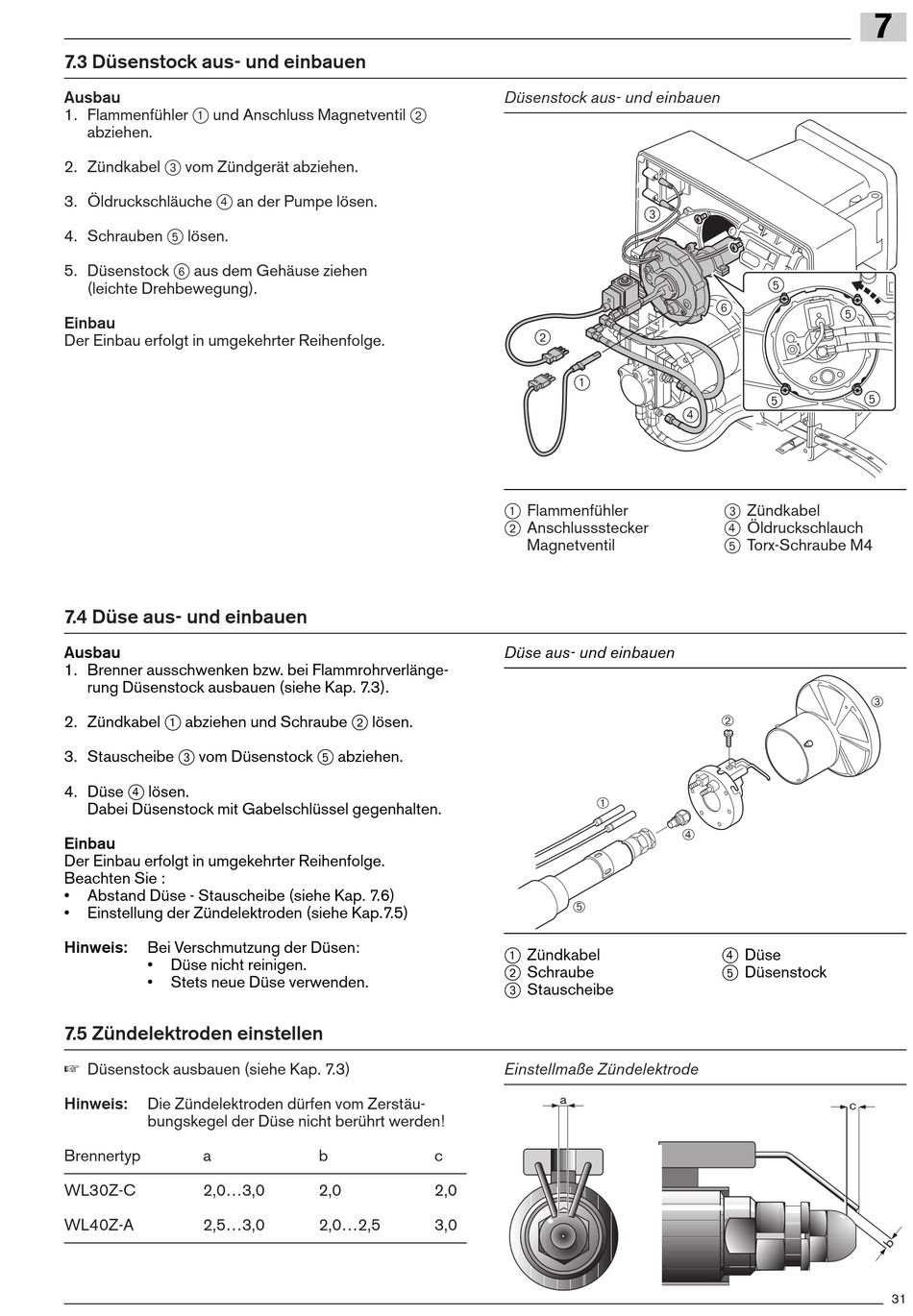

7.3 Düsenstock aus- und einbauen
Ausbau
1. Flammenfühler 1 und Anschluss Magnetventil 2
abziehen.
2. Zündkabel 3 vom Zündgerät abziehen.
3. Öldruckschläuche 4 an der Pumpe lösen.
4. Schrauben 5 lösen.
5. Düsenstock 6 aus dem Gehäuse ziehen
(leichte Drehbewegung).
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
7.4 Düse aus- und einbauen
Ausbau
1. Brenner ausschwenken bzw. bei Flammrohrverlänge-
rung Düsenstock ausbauen (siehe Kap. 7.3).
2. Zündkabel 1 abziehen und Schraube 2 lösen.
3. Stauscheibe 3 vom Düsenstock 5 abziehen.
4. Düse 4 lösen.
Dabei Düsenstock mit Gabelschlüssel gegenhalten.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
Beachten Sie :
• Abstand Düse - Stauscheibe (siehe Kap. 7.6)
• Einstellung der Zündelektroden (siehe Kap.7.5)
Hinweis: Bei Verschmutzung der Düsen:
• Düse nicht reinigen.
• Stets neue Düse verwenden.
7.5 Zündelektroden einstellen
Düsenstock ausbauen (siehe Kap. 7.3)
Hinweis: Die Zündelektroden dürfen vom Zerstäu-
bungskegel der Düse nicht berührt werden!
Brennertyp a
WL30Z-C 2,0...3,0
WL40Z-A 2,5...3,0
b c
2,0 2,0
2,0...2,5 3,0
