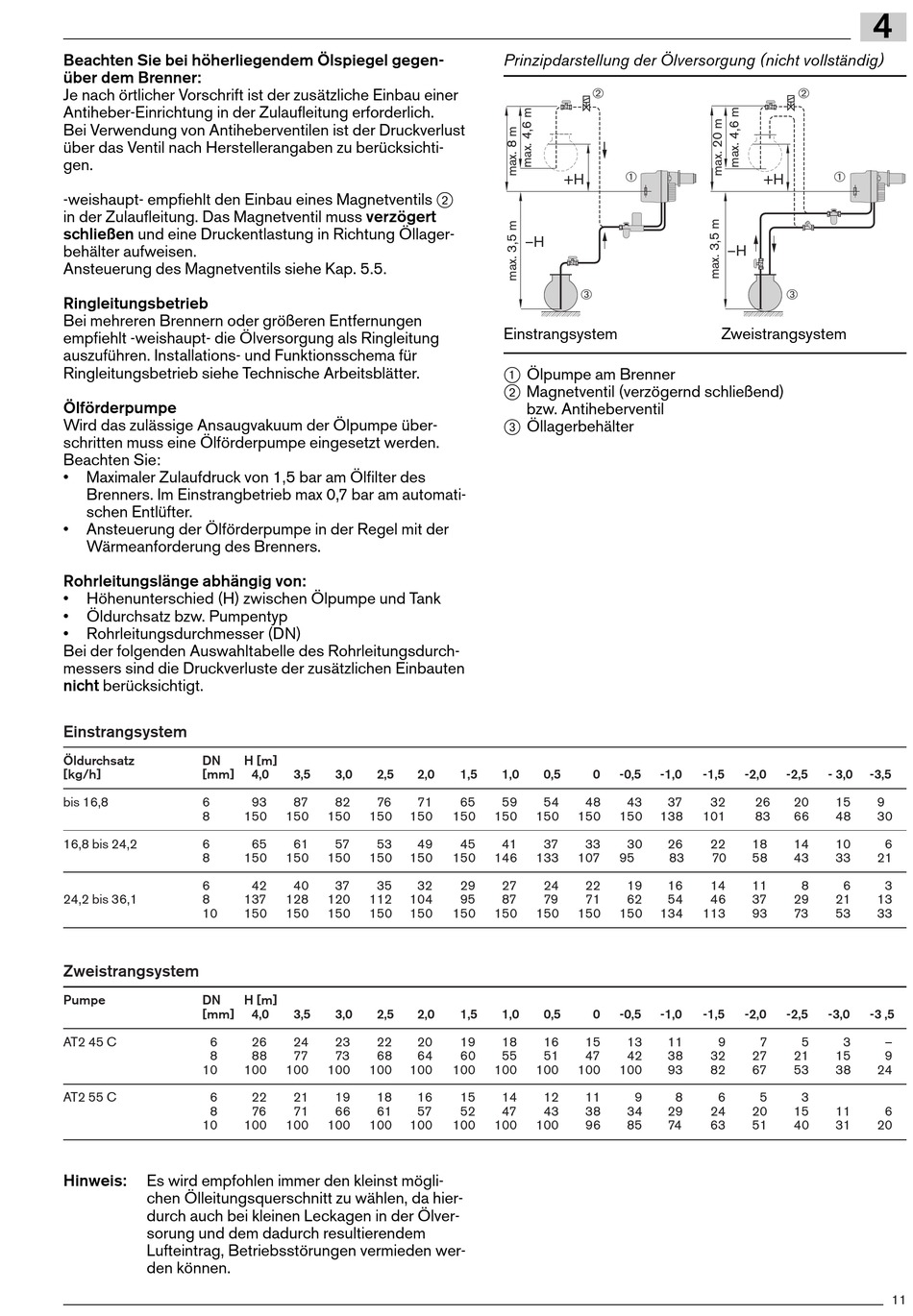

Weishaupt WL30Z-C Montage- Und Betriebsanleitung Seite 11

Beachten Sie bei höherliegendem Ölspiegel gegen-
über dem Brenner:
Je nach örtlicher Vorschrift ist der zusätzliche Einbau einer
Antiheber-Einrichtung in der Zulaufleitung erforderlich.
Bei Verwendung von Antiheberventilen ist der Druckverlust
über das Ventil nach Herstellerangaben zu berücksichti-
gen.
-weishaupt- empfiehlt den Einbau eines Magnetventils 2
in der Zulaufleitung. Das Magnetventil muss verzögert
schließen und eine Druckentlastung in Richtung Öllager-
behälter aufweisen.
Ansteuerung des Magnetventils siehe Kap. 5.5.
Ringleitungsbetrieb
Bei mehreren Brennern oder größeren Entfernungen
empfiehlt -weishaupt- die Ölversorgung als Ringleitung
auszuführen. Installations- und Funktionsschema für
Ringleitungsbetrieb siehe Technische Arbeitsblätter.
Ölförderpumpe
Wird das zulässige Ansaugvakuum der Ölpumpe über-
schritten muss eine Ölförderpumpe eingesetzt werden.
Beachten Sie:
• Maximaler Zulaufdruck von 1,5 bar am Ölfilter des
Brenners. Im Einstrangbetrieb max 0,7 bar am automati-
schen Entlüfter.
• Ansteuerung der Ölförderpumpe in der Regel mit der
Wärmeanforderung des Brenners.
Rohrleitungslänge abhängig von:
• Höhenunterschied (H) zwischen Ölpumpe und Tank
• Öldurchsatz bzw. Pumpentyp
• Rohrleitungsdurchmesser (DN)
Bei der folgenden Auswahltabelle des Rohrleitungsdurch-
messers sind die Druckverluste der zusätzlichen Einbauten
nicht berücksichtigt.
Einstrangsystem
Öldurchsatz DN
[kg/h] [mm]
bis 16,8 6
8
16,8 bis 24,2 6
8
6
24,2 bis 36,1 8
10
Zweistrangsystem
Pumpe DN
[mm]
AT2 45 C 6
8
10
AT2 55 C 6
8
10
Hinweis: Es wird empfohlen immer den kleinst mögli-
chen Ölleitungsquerschnitt zu wählen, da hier-
durch auch bei kleinen Leckagen in der Ölver-
sorung und dem dadurch resultierendem
Lufteintrag, Betriebsstörungen vermieden wer-
den können.
H [m]
4,0 3,5 3,0 2,5
93 87 82 76
150 150 150 150 150
65 61 57 53
150 150 150 150 150
42 40 37 35
137 128 120 112 104
150 150 150 150 150
H [m]
4,0 3,5 3,0 2,5
26 24 23 22
88 77 73 68
100 100 100 100 100
22 21 19 18
76 71 66 61
100 100 100 100 100
Prinzipdarstellung der Ölversorgung (nicht vollständig)
+H
–H
➂
Einstrangsystem
1 Ölpumpe am Brenner
2 Magnetventil (verzögernd schließend)
bzw. Antiheberventil
3 Öllagerbehälter
2,0 1,5 1,0 0,5
71 65 59 54 48
150 150 150 150
49 45 41 37 33
150 146 133 107
32 29 27 24 22
95 87 79 71
150 150 150 150
2,0 1,5 1,0 0,5
20 19 18 16 15
64 60 55 51 47
100 100 100 100
16 15 14 12 11
57 52 47 43 38
100 100 100 96
➁
➀
+H
–H
Zweistrangsystem
0 -0,5 -1,0 -1,5 -2,0
43 37 32 26
150 138 101 83
30 26 22 18
95 83 70 58
19 16 14 11
62 54 46 37
150 134 113 93
0 -0,5 -1,0 -1,5 -2,0
13 11 9 7
42 38 32 27
100 93 82 67
9 8 6 5
34 29 24 20
85 74 63 51
4
➁
➀
➂
-2,5 - 3,0 -3,5
20 15 9
66 48 30
14 10 6
43 33 21
8 6 3
29 21 13
73 53 33
-2,5 -3,0 -3 ,5
5 3 –
21 15 9
53 38 24
3
15 11 6
40 31 20
