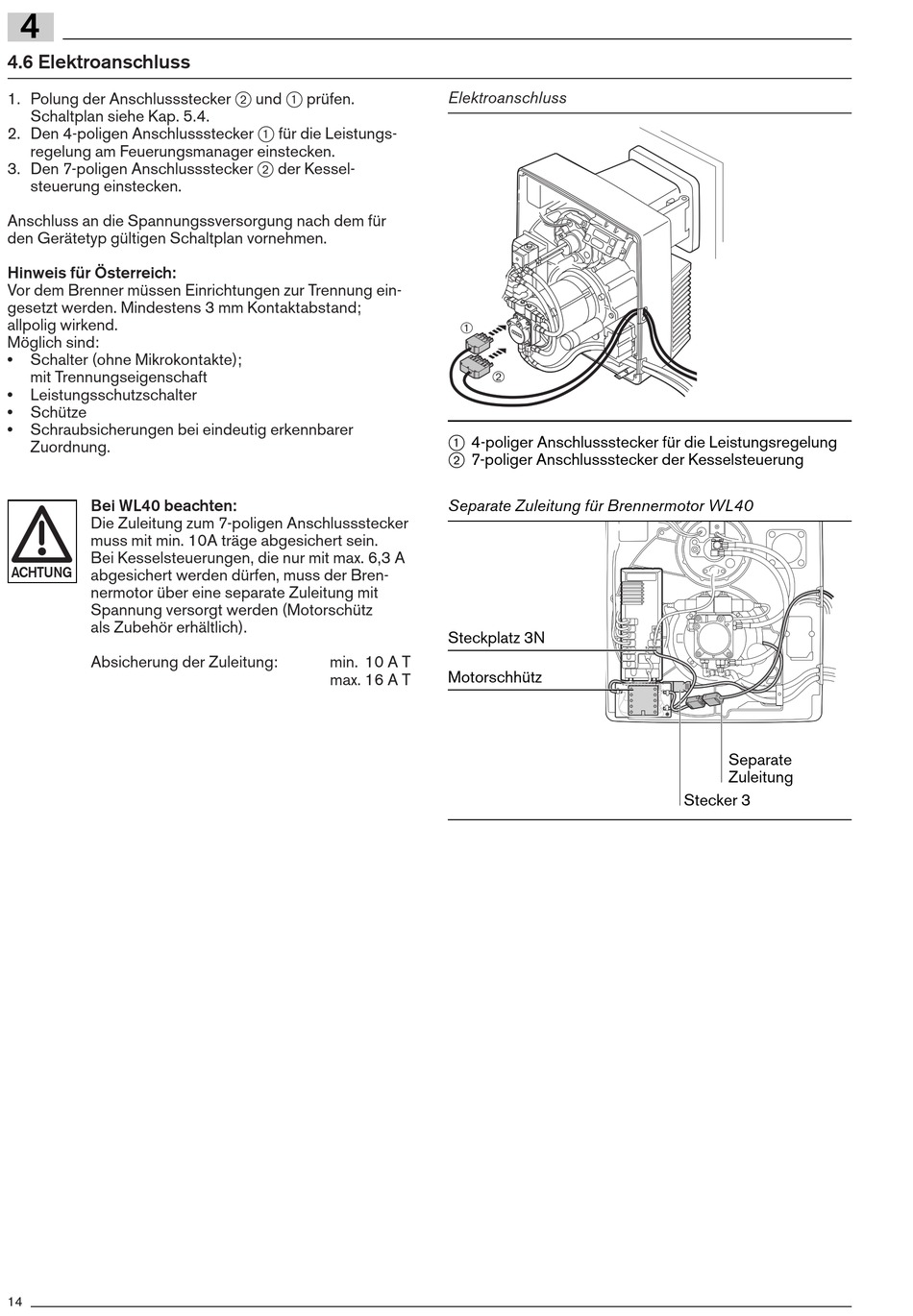

4.6 Elektroanschluss

1. Polung der Anschlussstecker 2 und 1 prüfen.
Schaltplan siehe Kap. 5.4.
2. Den 4-poligen Anschlussstecker 1 für die Leistungs-
regelung am Feuerungsmanager einstecken.
3. Den 7-poligen Anschlussstecker 2 der Kessel-
steuerung einstecken.
Anschluss an die Spannungssversorgung nach dem für
den Gerätetyp gültigen Schaltplan vornehmen.
Hinweis für Österreich:
Vor dem Brenner müssen Einrichtungen zur Trennung ein-
gesetzt werden. Mindestens 3 mm Kontaktabstand;
allpolig wirkend.
Möglich sind:
• Schalter (ohne Mikrokontakte);
mit Trennungseigenschaft
• Leistungsschutzschalter
• Schütze
• Schraubsicherungen bei eindeutig erkennbarer
Zuordnung.
Bei WL40 beachten:
Die Zuleitung zum 7-poligen Anschlussstecker
muss mit min. 10A träge abgesichert sein.
Bei Kesselsteuerungen, die nur mit max. 6,3 A
ACHTUNG
abgesichert werden dürfen, muss der Bren-
nermotor über eine separate Zuleitung mit
Spannung versorgt werden (Motorschütz
als Zubehör erhältlich).
Absicherung der Zuleitung:
14
Elektroanschluss
➀
➁
1 4-poliger Anschlussstecker für die Leistungsregelung
2 7-poliger Anschlussstecker der Kesselsteuerung
Separate Zuleitung für Brennermotor WL40
Steckplatz 3N
min. 10 A T
Motorschhütz
max. 16 A T
3
N
Separate
Zuleitung
Stecker 3
