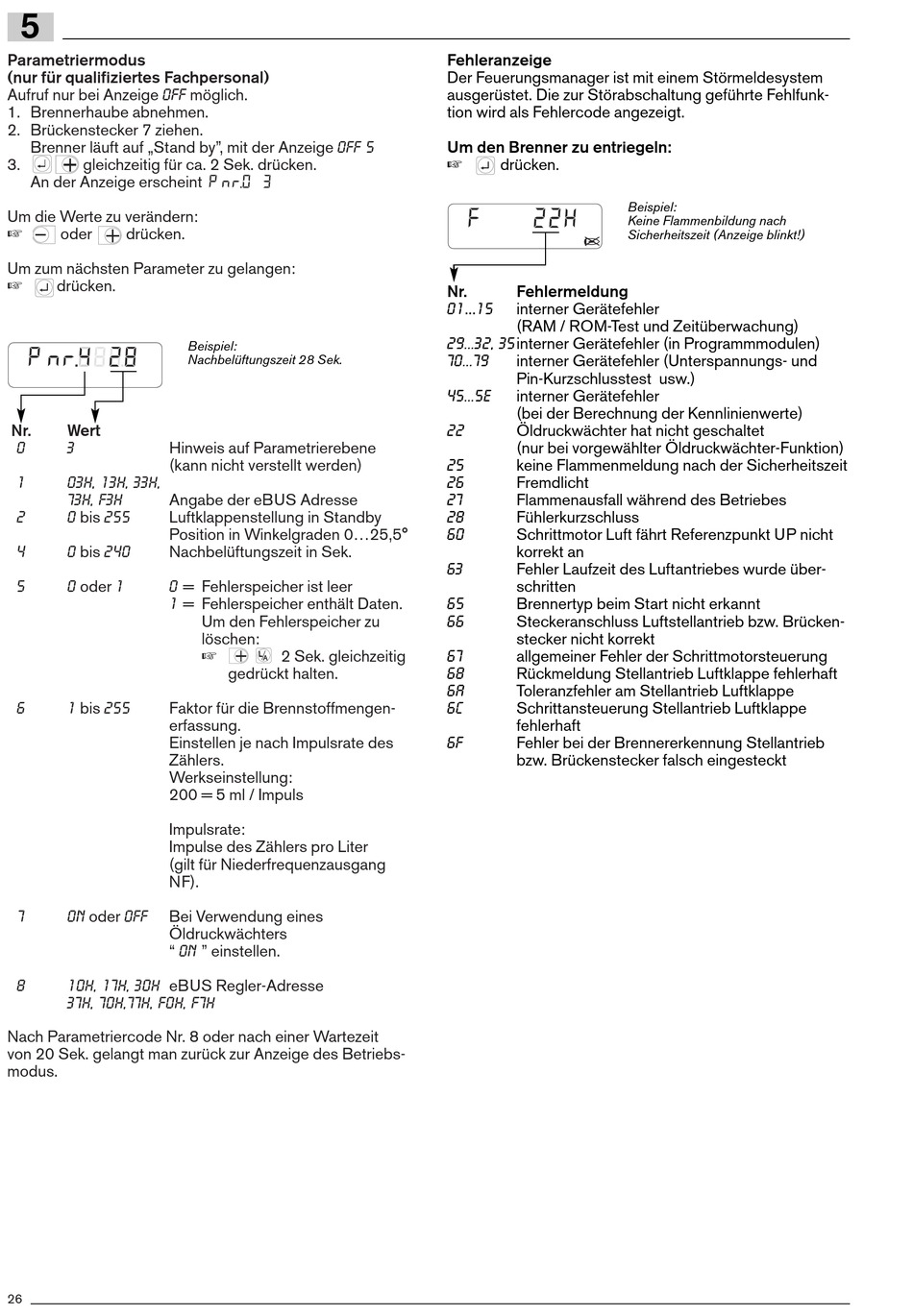

Weishaupt WL30Z-C Montage- Und Betriebsanleitung Seite 26

5
Parametriermodus
(nur für qualifiziertes Fachpersonal)
Aufruf nur bei Anzeige OFF möglich.
1. Brennerhaube abnehmen.
2. Brückenstecker 7 ziehen.
Brenner läuft auf „Stand by", mit der Anzeige OFF 5
3. gleichzeitig für ca. 2 Sek. drücken.
An der Anzeige erscheint
Um die Werte zu verändern:
oder drücken.
Um zum nächsten Parameter zu gelangen:
drücken.
Nr. Wert
0 3 Hinweis auf Parametrierebene
(kann nicht verstellt werden)
1 03h, 13h, 33h,
73h, F3h Angabe der eBUS Adresse
2 0 bis 255 Luftklappenstellung in Standby
Position in Winkelgraden 0...25,5°
4 0 bis 240 Nachbelüftungszeit in Sek.
5 0 oder 1 0 = Fehlerspeicher ist leer
1 = Fehlerspeicher enthält Daten.
6 1 bis 255 Faktor für die Brennstoffmengen-
erfassung.
Einstellen je nach Impulsrate des
Zählers.
Werkseinstellung:
200 = 5 ml / Impuls
Impulsrate:
Impulse des Zählers pro Liter
(gilt für Niederfrequenzausgang
NF).
7 oN oder OFF Bei Verwendung eines
Öldruckwächters
" On " einstellen.
8 10h, 17h, 30h eBUS Regler-Adresse
37h, 70h,77h, F0h, F7h
Nach Parametriercode Nr. 8 oder nach einer Wartezeit
von 20 Sek. gelangt man zurück zur Anzeige des Betriebs-
modus.
26
Beispiel:
Nachbelüftungszeit 28 Sek.
Um den Fehlerspeicher zu
löschen:
2 Sek. gleichzeitig
gedrückt halten.
Fehleranzeige
Der Feuerungsmanager ist mit einem Störmeldesystem
ausgerüstet. Die zur Störabschaltung geführte Fehlfunk-
tion wird als Fehlercode angezeigt.
Um den Brenner zu entriegeln:
drücken.
Nr. Fehlermeldung
01...15 interner Gerätefehler
(RAM / ROM-Test und Zeitüberwachung)
29...32, 35interner Gerätefehler (in Programmmodulen)
70...79 interner Gerätefehler (Unterspannungs- und
Pin-Kurzschlusstest usw.)
45...5E interner Gerätefehler
(bei der Berechnung der Kennlinienwerte)
22 Öldruckwächter hat nicht geschaltet
(nur bei vorgewählter Öldruckwächter-Funktion)
25 keine Flammenmeldung nach der Sicherheitszeit
26 Fremdlicht
27 Flammenausfall während des Betriebes
28 Fühlerkurzschluss
60 Schrittmotor Luft fährt Referenzpunkt UP nicht
korrekt an
63 Fehler Laufzeit des Luftantriebes wurde über-
schritten
65 Brennertyp beim Start nicht erkannt
66 Steckeranschluss Luftstellantrieb bzw. Brücken-
stecker nicht korrekt
67 allgemeiner Fehler der Schrittmotorsteuerung
68 Rückmeldung Stellantrieb Luftklappe fehlerhaft
6A Toleranzfehler am Stellantrieb Luftklappe
6C Schrittansteuerung Stellantrieb Luftklappe
fehlerhaft
6F Fehler bei der Brennererkennung Stellantrieb
bzw. Brückenstecker falsch eingesteckt
Beispiel:
Keine Flammenbildung nach
Sicherheitszeit (Anzeige blinkt!)
