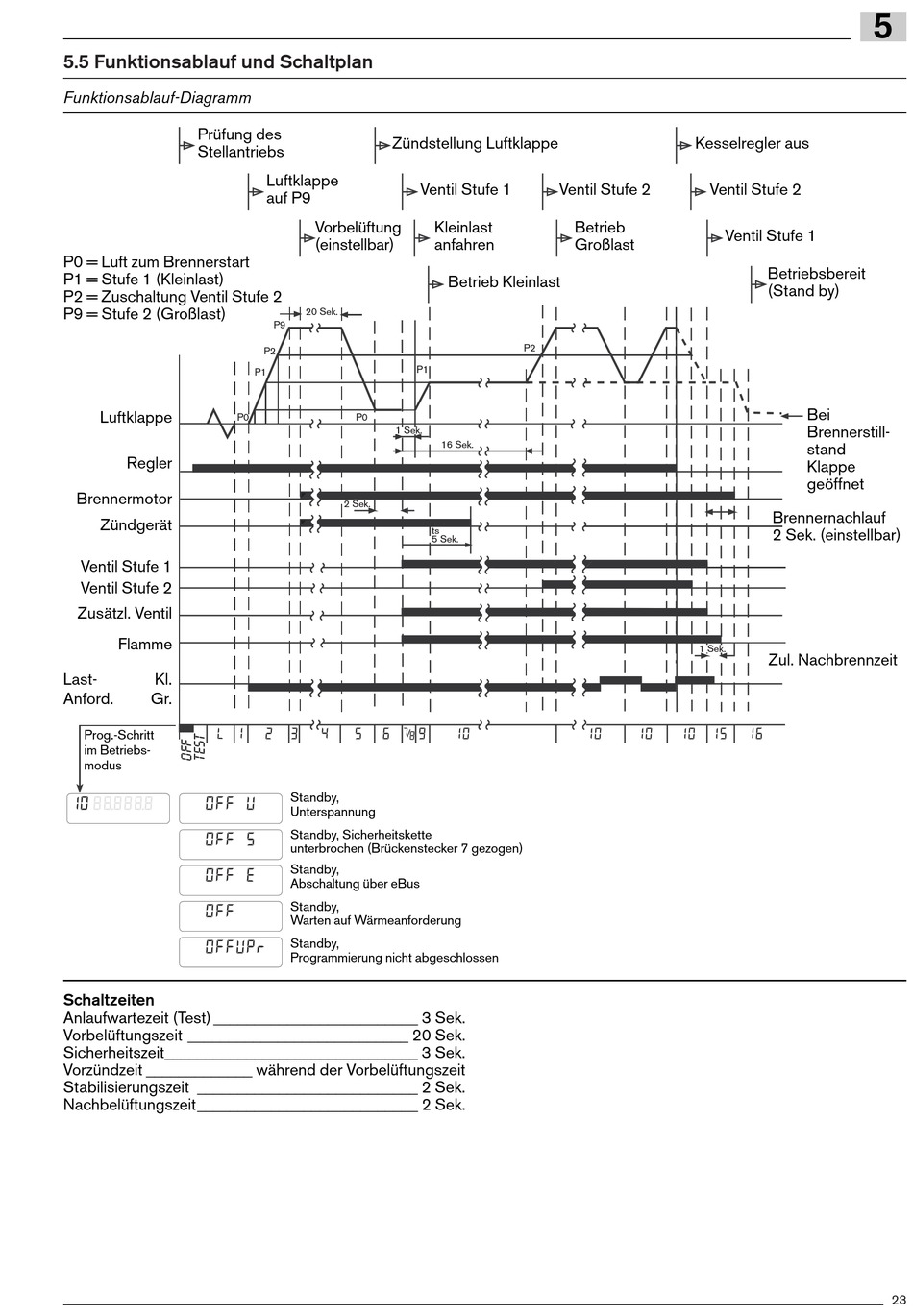

5.5 Funktionsablauf und Schaltplan

Funktionsablauf-Diagramm
Prüfung des
Stellantriebs
P0 = Luft zum Brennerstart
P1 = Stufe 1 (Kleinlast)
P2 = Zuschaltung Ventil Stufe 2
P9 = Stufe 2 (Großlast)
Luftklappe
Regler
Brennermotor
Zündgerät
Ventil Stufe 1
Ventil Stufe 2
Zusätzl. Ventil
Flamme
Last- Kl.
Anford. Gr.
Prog.-Schritt
im Betriebs-
modus
Schaltzeiten
Anlaufwartezeit (Test) _________________________ 3 Sek.
Vorbelüftungszeit ___________________________ 20 Sek.
Sicherheitszeit_______________________________ 3 Sek.
Vorzündzeit _____________ während der Vorbelüftungszeit
Stabilisierungszeit ___________________________ 2 Sek.
Nachbelüftungszeit___________________________ 2 Sek.
Zündstellung Luftklappe
Luftklappe
auf P9
Vorbelüftung
(einstellbar)
20 Sek.
P9
P2
P1
P0 P0
1 Sek.
2 Sek.
Standby,
Unterspannung
Standby, Sicherheitskette
unterbrochen (Brückenstecker 7 gezogen)
Standby,
Abschaltung über eBus
Standby,
Warten auf Wärmeanforderung
Standby,
Programmierung nicht abgeschlossen
Ventil Stufe 1
Ventil Stufe 2
Kleinlast Betrieb
anfahren Großlast
Betrieb Kleinlast
P2
P1
16 Sek.
ts
5 Sek.
Kesselregler aus
Ventil Stufe 2
Ventil Stufe 1
Betriebsbereit
(Stand by)
Bei
Brennerstill-
stand
Klappe
geöffnet
Brennernachlauf
2 Sek. (einstellbar)
1 Sek.
Zul. Nachbrennzeit
5
23
