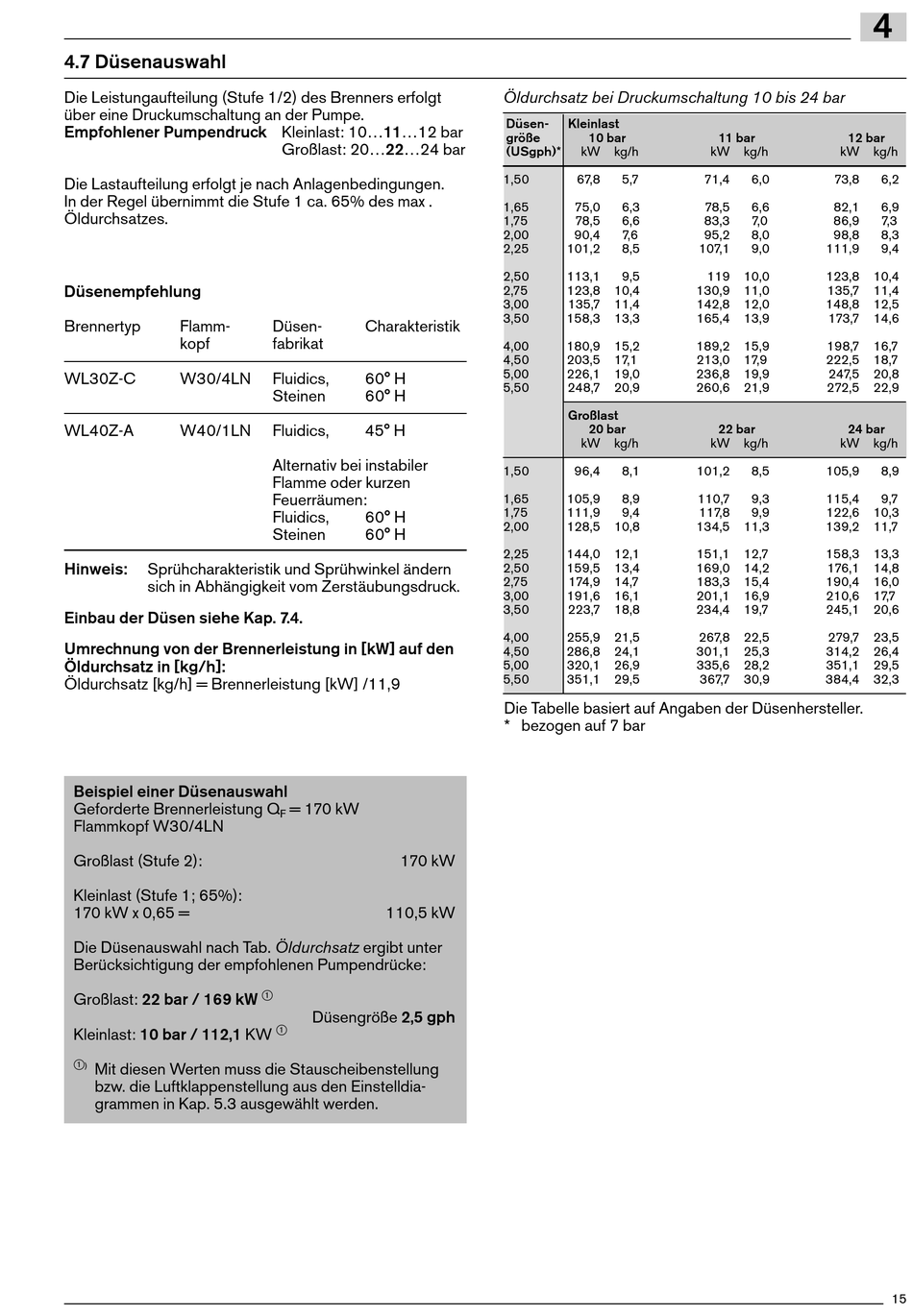

4.7 Düsenauswahl
Die Leistungaufteilung (Stufe 1/2) des Brenners erfolgt
über eine Druckumschaltung an der Pumpe.
Empfohlener Pumpendruck Kleinlast: 10...11...12 bar
Die Lastaufteilung erfolgt je nach Anlagenbedingungen.
In der Regel übernimmt die Stufe 1 ca. 65% des max .
Öldurchsatzes.
Düsenempfehlung
Brennertyp Flamm-
kopf
WL30Z-C W30/4LN
WL40Z-A W40/1LN
Hinweis: Sprühcharakteristik und Sprühwinkel ändern
sich in Abhängigkeit vom Zerstäubungsdruck.
Einbau der Düsen siehe Kap. 7.4.
Umrechnung von der Brennerleistung in [kW] auf den
Öldurchsatz in [kg/h]:
Öldurchsatz [kg/h] = Brennerleistung [kW] /11,9
Beispiel einer Düsenauswahl
Geforderte Brennerleistung Q
Flammkopf W30/4LN
Großlast (Stufe 2):
Kleinlast (Stufe 1; 65%):
170 kW x 0,65 =
Die Düsenauswahl nach Tab. Öldurchsatz ergibt unter
Berücksichtigung der empfohlenen Pumpendrücke:
Großlast: 22 bar / 169 kW
Kleinlast: 10 bar / 112,1 KW
1
) Mit diesen Werten muss die Stauscheibenstellung
bzw. die Luftklappenstellung aus den Einstelldia-
grammen in Kap. 5.3 ausgewählt werden.
Großlast: 20...22...24 bar
Düsen- Charakteristik
fabrikat
Fluidics, 60° H
Steinen 60° H
Fluidics, 45° H
Alternativ bei instabiler
Flamme oder kurzen
Feuerräumen:
Fluidics, 60° H
Steinen 60° H
= 170 kW
F
170 kW
110,5 kW
1
Düsengröße 2,5 gph
1
Öldurchsatz bei Druckumschaltung 10 bis 24 bar
Düsen- Kleinlast
größe 10 bar
(USgph)* kW kg/h
1,50 67,8 5,7
1,65 75,0 6,3
1,75 78,5 6,6
2,00 90,4 7,6
2,25 101,2 8,5
2,50 113,1 9,5
2,75 123,8 10,4
3,00 135,7 11,4
3,50 158,3 13,3
4,00 180,9 15,2
4,50 203,5 17,1
5,00 226,1 19,0
5,50 248,7 20,9
Großlast
20 bar
kW kg/h
1,50 96,4 8,1
1,65 105,9 8,9
1,75 111,9 9,4
2,00 128,5 10,8
2,25 144,0 12,1
2,50 159,5 13,4
2,75 174,9 14,7
3,00 191,6 16,1
3,50 223,7 18,8
4,00 255,9 21,5
4,50 286,8 24,1
5,00 320,1 26,9
5,50 351,1 29,5
Die Tabelle basiert auf Angaben der Düsenhersteller.
* bezogen auf 7 bar
11 bar 12 bar
kW kg/h kW
71,4 6,0 73,8
78,5 6,6 82,1
83,3 7,0 86,9
95,2 8,0 98,8
107,1 9,0 111,9
119 10,0 123,8
130,9 11,0 135,7
142,8 12,0 148,8
165,4 13,9 173,7
189,2 15,9 198,7
213,0 17,9 222,5
236,8 19,9 247,5
260,6 21,9 272,5
22 bar 24 bar
kW kg/h kW
101,2 8,5 105,9
110,7 9,3 115,4
117,8 9,9 122,6
134,5 11,3 139,2
151,1 12,7 158,3
169,0 14,2 176,1
183,3 15,4 190,4
201,1 16,9 210,6
234,4 19,7 245,1
267,8 22,5 279,7
301,1 25,3 314,2
335,6 28,2 351,1
367,7 30,9 384,4
4
kg/h
6,2
6,9
7,3
8,3
9,4
10,4
11,4
12,5
14,6
16,7
18,7
20,8
22,9
kg/h
8,9
9,7
10,3
11,7
13,3
14,8
16,0
17,7
20,6
23,5
26,4
29,5
32,3
