7.7 Serviceposition des Gehäusedeckels
Die Serviceposition des Gehäusedeckels ermöglicht:
• die Reinigung des Luftkanals und des Gebläserades
• den Zugang zur Luftklappe
• den Aus- und Einbau des Gebläsemotors
1. Düsenstock ausbauen (siehe Kap. 7.3).
2. Kabelstecker Nr. 4 (Zündgerät) abziehen.
3. Abdeckung 1 entfernen und alle Kabelstecker
abziehen.
4. Ölschläuche 3 demontieren.
5. Schrauben 2 lösen, dabei Gehäusedeckel festhalten.
6. Gehäusedeckel in die Haltevorrichtung 4 einhängen.

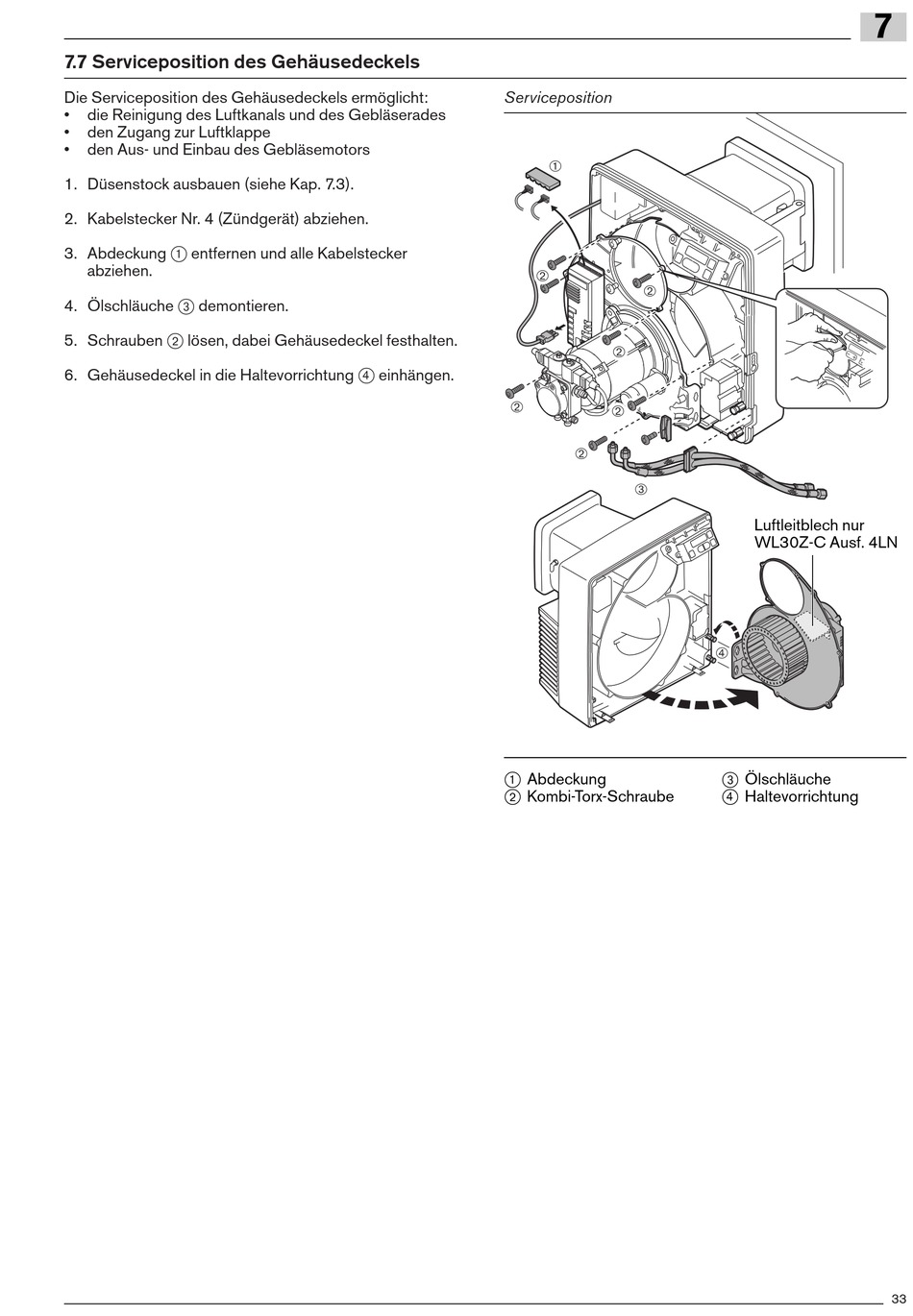

Serviceposition
➀
➁
➁
➁
➁
➁
➁
➂
1 Abdeckung
2 Kombi-Torx-Schraube
7
Luftleitblech nur
WL30Z-C Ausf. 4LN
➃
3 Ölschläuche
4 Haltevorrichtung
