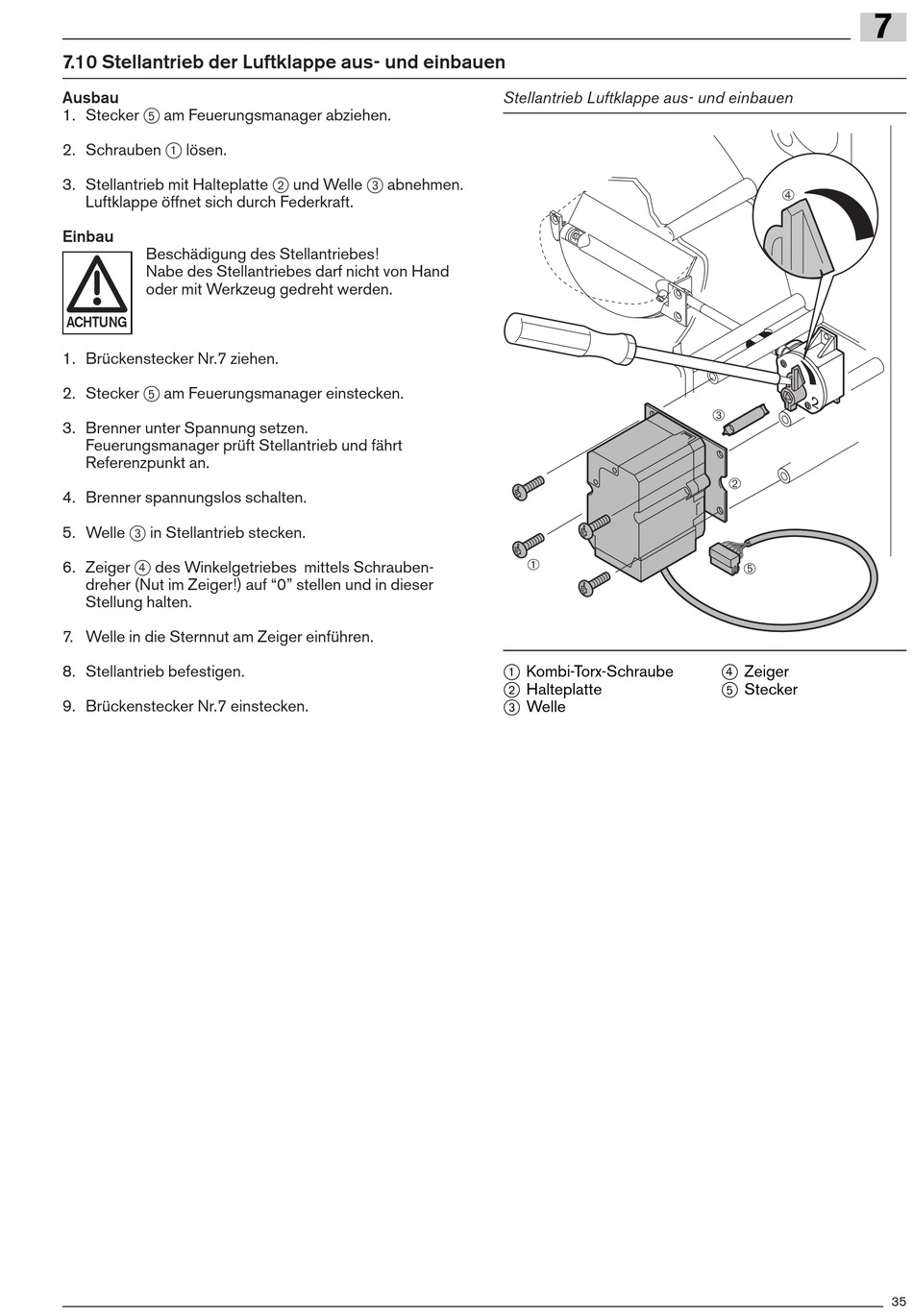

7.10 Stellantrieb der Luftklappe aus- und einbauen

Ausbau
1. Stecker 5 am Feuerungsmanager abziehen.
2. Schrauben 1 lösen.
3. Stellantrieb mit Halteplatte 2 und Welle 3 abnehmen.
Luftklappe öffnet sich durch Federkraft.
Einbau
Beschädigung des Stellantriebes!
Nabe des Stellantriebes darf nicht von Hand
oder mit Werkzeug gedreht werden.
ACHTUNG
1. Brückenstecker Nr.7 ziehen.
2. Stecker 5 am Feuerungsmanager einstecken.
3. Brenner unter Spannung setzen.
Feuerungsmanager prüft Stellantrieb und fährt
Referenzpunkt an.
4. Brenner spannungslos schalten.
5. Welle 3 in Stellantrieb stecken.
6. Zeiger 4 des Winkelgetriebes mittels Schrauben-
dreher (Nut im Zeiger!) auf "0" stellen und in dieser
Stellung halten.
7. Welle in die Sternnut am Zeiger einführen.
8. Stellantrieb befestigen.
9. Brückenstecker Nr.7 einstecken.
Stellantrieb Luftklappe aus- und einbauen
➀
1 Kombi-Torx-Schraube
2 Halteplatte
3 Welle
7
➃
2
➂
➁
➄
4 Zeiger
5 Stecker
35
