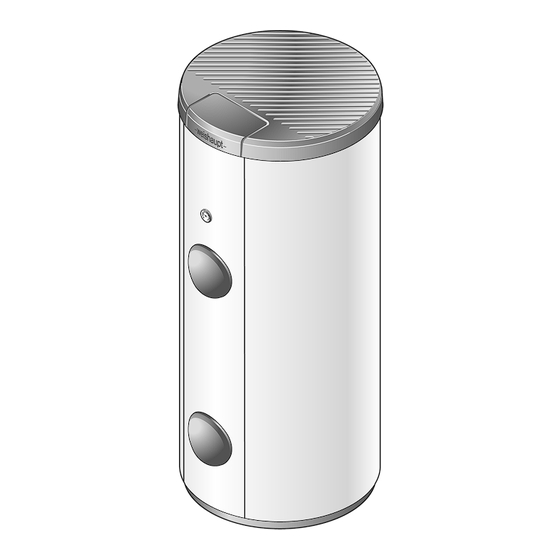

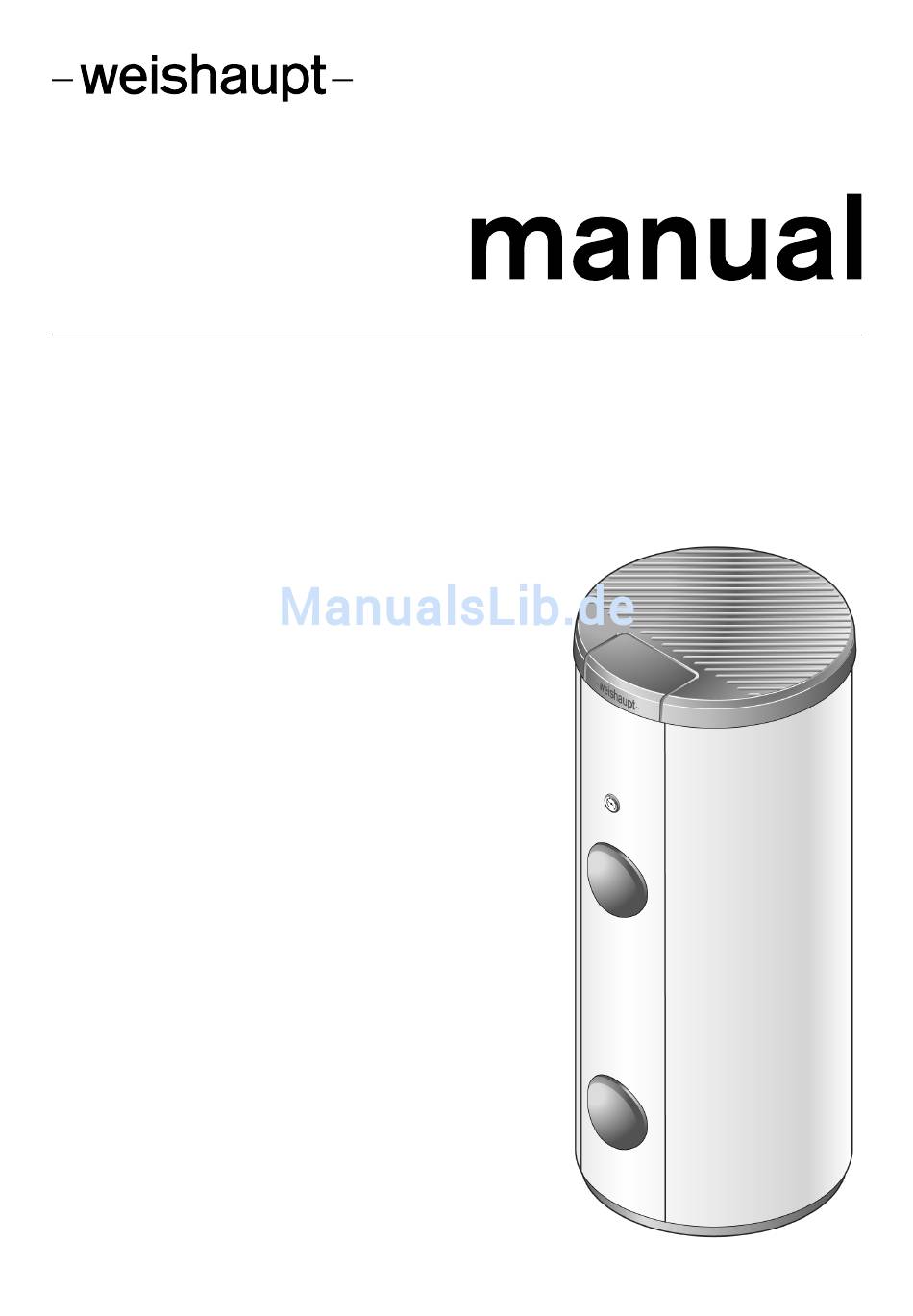

- Seite 1 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 83253201 • 1/2011-12...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 Benutzerhinweise ........................5 Benutzerführung ....................5 1.1.1 Symbole ......................... 5 1.1.2 Zielgruppe ......................5 Gewährleistung und Haftung ................6 Sicherheit ............................ 7 Bestimmungsgemäßer Gebrauch ..............7 Sicherheitsmaßnahmen ..................7 2.2.1 Normalbetrieb ....................... 7 2.2.2... - Seite 4 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 10.2 Fremdstromanode .................... 26 11 Ersatzteile ..........................28 12 Notizen ............................34 13 Stichwortverzeichnis ......................35 4-35 83253201 • 1/2011-12 • Ber...
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss am Ein- Originalbetriebsanleitung satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 6: Gewährleistung Und Haftung
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 1 Benutzerhinweise 1.2 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzu- führen sind: ▪ Nicht bestimmungsgemäße Verwendung, ▪... -
Seite 7: Sicherheit
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Der Speicher ist geeignet für: ▪ die Erwärmung von Trinkwasser nach TrinkwV, ▪ Heizwasser nach VDI 2035. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen und muss frostsicher sein. -
Seite 8: Produktbeschreibung
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WAS 280-2 Baureihe: Weishaupt Aqua Standard Baugröße Anzahl Revisionsöffnungen 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. -
Seite 9: Technische Daten
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten WAS 280-2 WAS 400-2 DIN CERTCO 9W247-13MC 9W247-13MC SVGW 0509-5005 0808-5407 3.4.2 Leistung WAS 280-2 WAS 400-2 Bereitschaftsverlust bei 45 K 1,9 kWh/24 h 2,2 kWh/24 h Speicherkapazität (60 °C) -
Seite 10: Betriebsdruck
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 3 Produktbeschreibung Druckverlust Wärmetauscher 1 Durchfluss in m³/h 2 Druckverlust in mbar 3.4.3 Betriebsdruck Heizwasser max 10 bar Trinkwasser max 10 bar Trinkwasser Schweiz max 6 bar 3.4.4 Betriebstemperatur Heizwasser max 110 °C Trinkwasser max 95 °C... -
Seite 11: Inhalt
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 3 Produktbeschreibung 3.4.7 Inhalt WAS 280-2 WAS 400-2 Nenninhalt Trinkwasser 280 Liter 400 Liter Heizwasser 10,5 Liter 15,3 Liter 3.4.8 Abmessungen WAS 280-2 WAS 400-2 1 Durchmesser Revisionsöffnung 114 mm 114 mm 2 Kippmaß... -
Seite 12: Montage
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 4 Montage 4 Montage 4.1 Montagebedingungen Speichertyp und Betriebsdruck prüfen Der am Typenschild angegebene Betriebsdruck darf nicht überschritten werden. ▶ Speichertyp prüfen. ▶ Prüfen, ob der Betriebsdruck eingehalten wird (s. Kap. 3.4.3). -
Seite 13: Installation
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 5 Installation 5 Installation 5.1 Voraussetzungen Das Heizungswasser muss der VDI-Richtlinie 2035 oder vergleichbaren lokalen Vor- schriften entsprechen. 5.2 Hydraulischer Anschluss ▶ Wärmetauscher durchspülen. ✓ Fremdkörper werden entfernt. ▶ Heizwasserleitungen anschließen. - Seite 14 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 5 Installation Anschlüsse 1 Warmwasseranschluss G1" 2 Fühlerhülse oben 3 Vorlauf Heizung G1" 4 Zirkulationsanschluss G¾" 5 Fühlerhülse unten 6 Rücklauf Heizung G1" 7 Kaltwasseranschluss G1" 14-35 83253201 • 1/2011-12 • Ber...
-
Seite 15: Inbetriebnahme
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 6 Inbetriebnahme 6 Inbetriebnahme ▶ Speicher mit Wasser füllen. ▶ Revisionsöffnung und Anschlüsse auf Dichtheit prüfen. ▶ Betriebsbereitschaft des Sicherheitsventils durch Anlüften prüfen. ▶ Anlage abpressen, bis Sicherheitsventil anspricht. ▶ Anlage auf Betriebsdruck bringen. -
Seite 16: Außerbetriebnahme
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 7 Außerbetriebnahme 7 Außerbetriebnahme ▶ Ggf. Netzteil der Fremdstromanode ausstecken. ▶ Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern ▶ Kaltwasserzulauf schließen. ▶ Speicher entleeren und komplett austrocknen. ▶ Revisionsöffnung bis zur Wiederinbetriebnahme offen lassen. -
Seite 17: Wartung
8.1 Hinweise zur Wartung Der Betreiber soll die Anlage mindestens alle 2 Jahre warten lassen. Wartungsarbei- ten dürfen nur von qualifiziertem Personal mit den entsprechenden Fachkenntnissen durchgeführt werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung ▶... -
Seite 18: Speicher Ohne Elektroheizung Reinigen
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 8 Wartung 8.3 Speicher ohne Elektroheizung reinigen Hinweise zur Wartung beachten (s. Kap. 8.1). Korrosion durch Verletzen der Schutzschicht Im Speicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Be- lag). Beschädigung der Schutzschicht führt zu Korrosion. -
Seite 19: Speicher Mit Elektroheizung Reinigen
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 8 Wartung 8.4 Speicher mit Elektroheizung reinigen Hinweise zur Wartung beachten (s. Kap. 8.1). Am Sicherheitstemperaturbegrenzer dürfen Instandsetzungsarbeiten nur vom jewei- ligen Hersteller oder dessen Beauftragten durchgeführt werden. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. -
Seite 20: Magnesiumanode Austauschen
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 8 Wartung 8.5 Magnesiumanode austauschen Hinweise zur Wartung beachten (s. Kap. 8.1). Bei zu geringer Höhe des Aufstellraumes kann eine Kettenanode verwendet werden (siehe Ersatzteile). ▶ Deckel des Speichers abnehmen. ▶... -
Seite 21: Verkleidung Austauschen
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 8 Wartung 8.6 Verkleidung austauschen Hinweise zur Wartung beachten (s. Kap. 8.1). ▶ Fühler entfernen. ▶ Ggf. Anschlüsse der Elektroheizung entfernen. Nur beim Austausch der Rückwand ▶ Ggf. Anschlüsse der Heizwasser-, Brauchwasser- und Solarleitungen entfernen. -
Seite 22: Fehlersuche
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 9 Fehlersuche 9 Fehlersuche Beobachtung Ursache Behebung ▶ Speicher ist undicht Installation fehlerhaft Sicherheitsventil auf Funktion und richtige Installation prüfen. ▶ Revisionsflansch undicht Schrauben nachziehen. ▶ Dichtung austauschen. ▶ Verschlussstopfen undicht Verschlussstopfen neu eindichten. - Seite 23 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 9 Fehlersuche Beobachtung Ursache Behebung ▶ LED der Fremdstromanode Fehlerhafter Anschluss Anschlüsse prüfen. blinkt rot ▶ Isolation der Elektrode zum Speicher Isolation bei entleertem Speicher prü- fehlerhaft fen. 23-35 83253201 • 1/2011-12 • Ber...
-
Seite 24: Zubehör
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 10 Zubehör 10 Zubehör 10.1 Elektroheizung Wird in einen Speicher eine Elektroheizung eingebaut, muss diese als Wärmeerzeu- ger nach DIN EN 12828 abgesichert sein. Folgende Elektroheizungen können eingebaut werden: Heizleistung Bestell-Nr. - Seite 25 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 10 Zubehör ▶ Speicher entleeren. ▶ Flanschabdeckung 3 entfernen. ▶ Blindflansch 4 und Dichtung 5 entfernen. ▶ Elektroheizung mit neuer Dichtung einsetzen, dabei auf Sauberkeit der Dichtflä- chen achten. ▶ Schrauben über Kreuz anziehen (40 ± 5 Nm).
-
Seite 26: Fremdstromanode
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 10 Zubehör Sicherheitstemperaturbegrenzer (STB) Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. ▶ Vor Beginn der Arbeiten, Gerät vom Netz trennen. ▶ GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der STB schaltet bei defekter Temperatursteuerung oder bei Trockengang ab. - Seite 27 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 10 Zubehör Fremdstromanode austauschen Hinweise zur Wartung beachten (s. Kap. 8.1). ▶ Netzteil 3 der Fremdstromanode ausstecken. ▶ Über den Entleerhahn ca. 15 Liter Wasser ablassen. ▶ Deckel des Speichers abnehmen.
-
Seite 28: Ersatzteile
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile 11 Ersatzteile 1.01 1.05 1.03 1.07 1.06 1.04 1.02 1.14 1.13 1.12 1.11 1.10 1.09 1.13 1.12 1.11 1.10 1.09 1.08 28-35 83253201 • 1/2011-12 • Ber... -
Seite 29: Flanschisolierung Was/Wasol
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel für Wassererwärmer – WAS 280-2 471 152 02 01 2 – WAS 400-2 471 310 02 01 2 Blech-Verkleidung 1.02 – Vorderteil WAS 280-2 471 282 02 20 7 –... - Seite 30 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile 2.09 2.10 2.01 2.11 2.02 2.06 2.07 2.03 2.08 2.04 2.05 2.12 2.12 30-35 83253201 • 1/2011-12 • Ber...
- Seite 31 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Kappe G2 471 145 01 06 7 2.02 Dichtung 42,5 x 57 x 3 669 077 2.03 Magnesium-Schutzanode – WAS 280-2 669 356 – WAS 400-2 669 357 2.04...
- Seite 32 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile 3.06 3.05 3.03 3.04 3.01 3.02 32-35 83253201 • 1/2011-12 • Ber...
- Seite 33 Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Einstellknopf für Temperaturregler ABS 473 150 22 05 7 3.02 Verschlussdeckel Flanschabdeckung 473 300 18 01 7 3.03 Flanschabdeckung kpl. 473 300 18 08 2 3.04...
-
Seite 34: Notizen
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 12 Notizen 12 Notizen 34-35 83253201 • 1/2011-12 • Ber... -
Seite 35: Stichwortverzeichnis
Montage- und Betriebsanleitung Wassererwärmer WAS 280-2 und WAS 400-2 13 Stichwortverzeichnis Anschlüsse ................14 Temperatur ................10 Außerbetriebnahme ............16 Transport ................10 Typenschild ................8 Typenschlüssel ..............8 Bereitschaftsverlust .............. 9 Betriebsdruck ..............10 Betriebstemperatur .............10 Umgebungsbedingungen ..........10 Umwelteigenschaften ............10 Druckverlust ................9 Verkleidung ................21 Elektroheizung ..............24... - Seite 36 Max Weishaupt GmbH, D-88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Produkt Beschreibung Leistung W-Brenner Die millionenfach bewährte Kompakt-Baureihe: bis 570 kW Sparsam, zuverlässig, vollautomatisch. Öl-, Gas- und Zweistoffbrenner für Ein- und Mehrfamilienhäuser...
