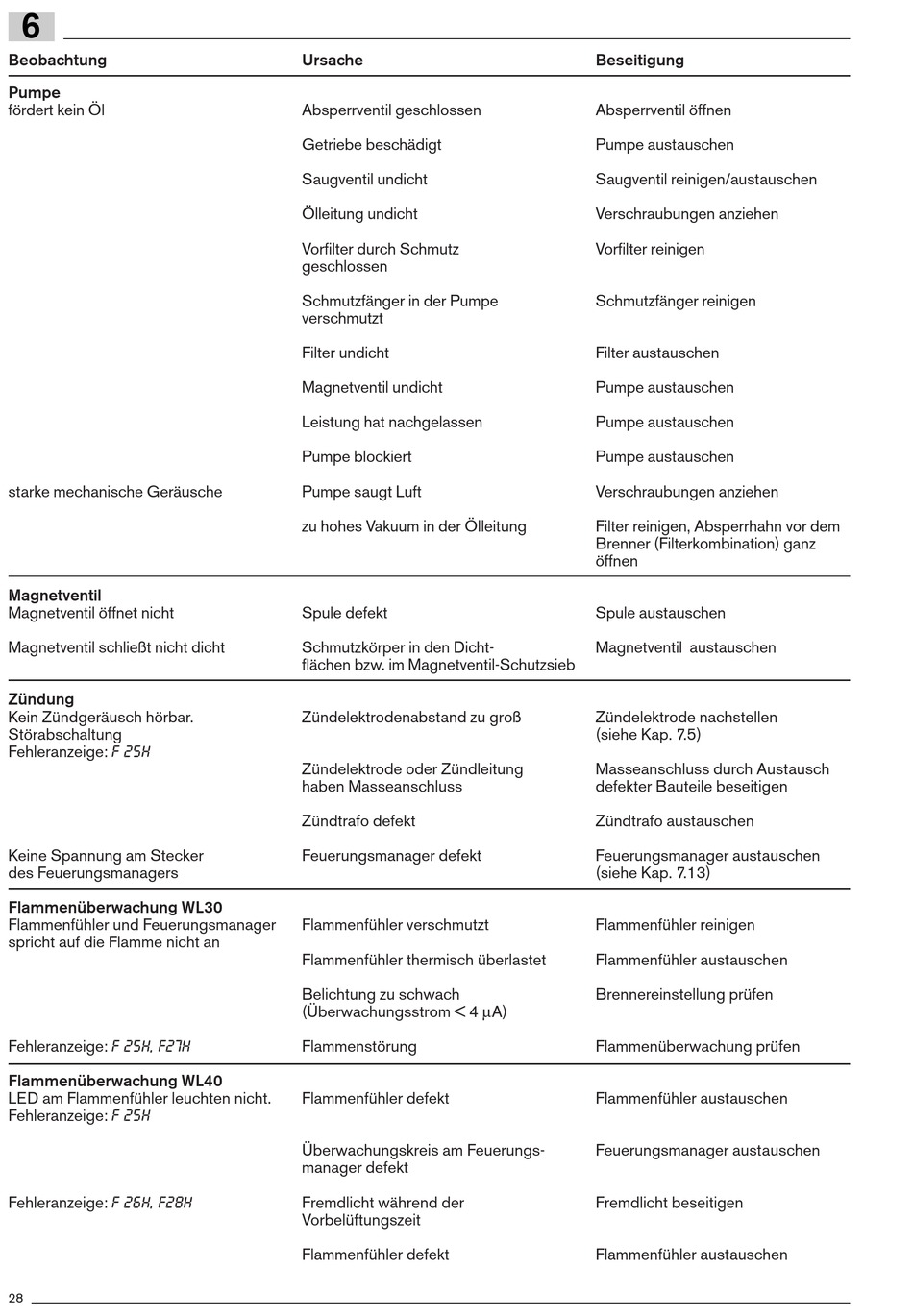

Weishaupt WL30Z-C Montage- Und Betriebsanleitung Seite 28

6
Beobachtung
Pumpe
fördert kein Öl
starke mechanische Geräusche
Magnetventil
Magnetventil öffnet nicht
Magnetventil schließt nicht dicht
Zündung
Kein Zündgeräusch hörbar.
Störabschaltung
Fehleranzeige: F 25H
Keine Spannung am Stecker
des Feuerungsmanagers
Flammenüberwachung WL30
Flammenfühler und Feuerungsmanager
spricht auf die Flamme nicht an
Fehleranzeige: F 25H, F27H
Flammenüberwachung WL40
LED am Flammenfühler leuchten nicht.
Fehleranzeige: F 25H
Fehleranzeige: F 26H, F28H
28
Ursache
Absperrventil geschlossen
Getriebe beschädigt
Saugventil undicht
Ölleitung undicht
Vorfilter durch Schmutz
geschlossen
Schmutzfänger in der Pumpe
verschmutzt
Filter undicht
Magnetventil undicht
Leistung hat nachgelassen
Pumpe blockiert
Pumpe saugt Luft
zu hohes Vakuum in der Ölleitung
Spule defekt
Schmutzkörper in den Dicht-
flächen bzw. im Magnetventil-Schutzsieb
Zündelektrodenabstand zu groß
Zündelektrode oder Zündleitung
haben Masseanschluss
Zündtrafo defekt
Feuerungsmanager defekt
Flammenfühler verschmutzt
Flammenfühler thermisch überlastet
Belichtung zu schwach
(Überwachungsstrom < 4 µA)
Flammenstörung
Flammenfühler defekt
Überwachungskreis am Feuerungs-
manager defekt
Fremdlicht während der
Vorbelüftungszeit
Flammenfühler defekt
Beseitigung
Absperrventil öffnen
Pumpe austauschen
Saugventil reinigen/austauschen
Verschraubungen anziehen
Vorfilter reinigen
Schmutzfänger reinigen
Filter austauschen
Pumpe austauschen
Pumpe austauschen
Pumpe austauschen
Verschraubungen anziehen
Filter reinigen, Absperrhahn vor dem
Brenner (Filterkombination) ganz
öffnen
Spule austauschen
Magnetventil austauschen
Zündelektrode nachstellen
(siehe Kap. 7.5)
Masseanschluss durch Austausch
defekter Bauteile beseitigen
Zündtrafo austauschen
Feuerungsmanager austauschen
(siehe Kap. 7.13)
Flammenfühler reinigen
Flammenfühler austauschen
Brennereinstellung prüfen
Flammenüberwachung prüfen
Flammenfühler austauschen
Feuerungsmanager austauschen
Fremdlicht beseitigen
Flammenfühler austauschen
