Betätigen
Inbetriebnahme
1. Brückenstecker 7 am Feuerungsmanager einstecken.
2. Pumpendruck für Kleinlast einstellen.

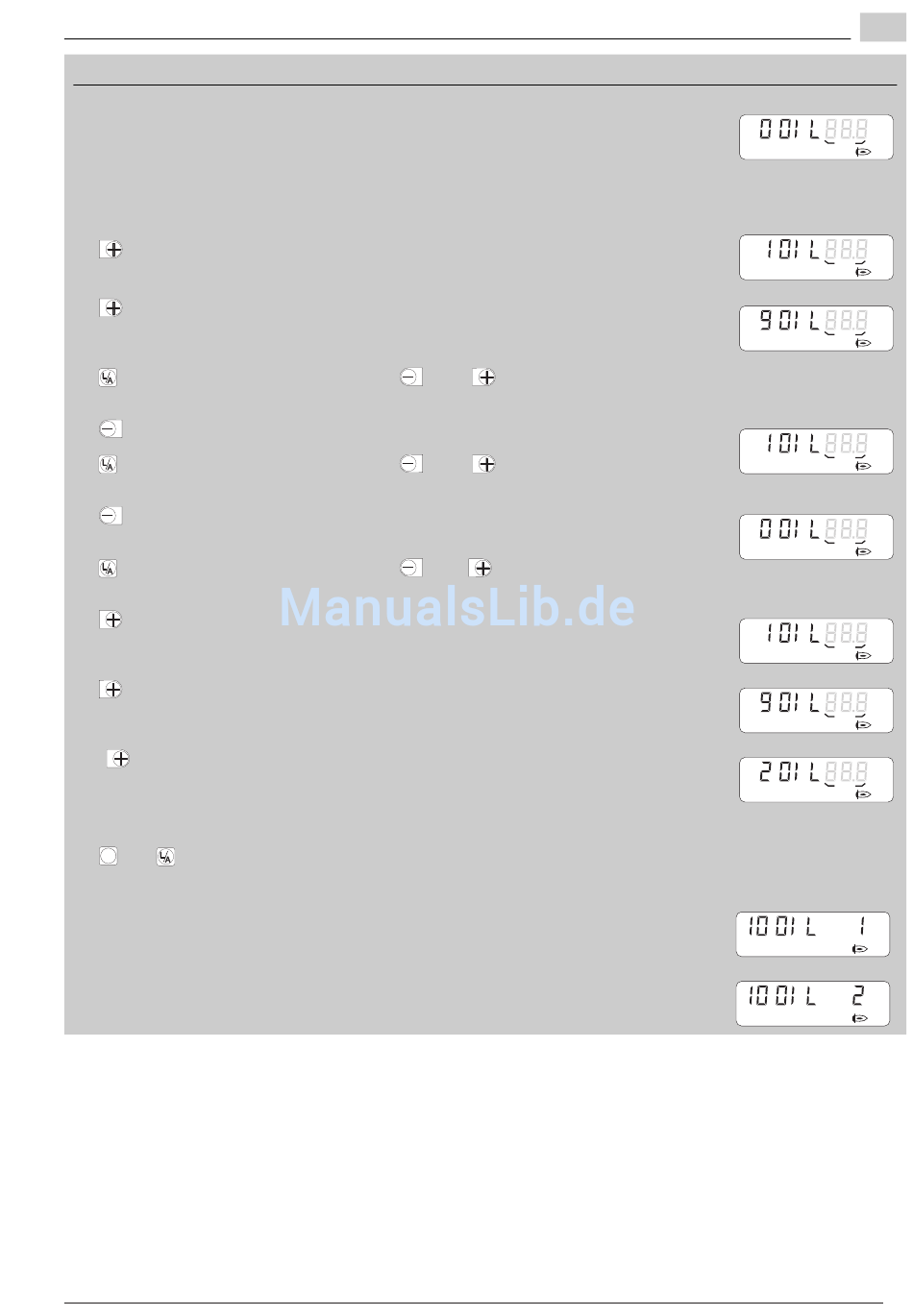

Betriebspunkte einregulieren
1. 1 sec. gedrückt halten.
2. drücken.
3. Pumpendruck für Großlast einstellen.
3. gedrückt halten und durch Drücken von
Verbrennungswerte bei P9 optimieren.
4. drücken.
5. gedrückt halten und durch Drücken von
Verbrennungswerte bei P1 optimieren.
6. drücken.
7. gedrückt halten und durch Drücken von
gleichen Wert wie bei P1 einstellen.
8. 1 sec. gedrückt halten.
9. drücken.
10. drücken.
Betrieb
und gleichzeitig drücken.
G
Kontrollstart
1. Brückenstecker 7 ziehen und wieder einstecken.Brenner
startet im Betriebsmodus entsprechend Funktionsab-
lauf.
2. Verhalten des Brenners bei Zündung und
Zuschaltpunkt Stufe 2 beobachten:
• Luftüberschussphase vor dem Umschalten darf
nicht zu groß sein
• Flamme darf nicht abreißen.
Ggf. Einstellungen korrigieren.
Reaktion des Geräts
Brenner startet entsprechend
Funktionsablauf und läuft auf
Zündlast P0
Brenner läuft auf Kleinlast P1.
Brenner läuft auf Großlast P9.
oder
Brenner läuft auf Kleinlast P1.
oder
Brenner läuft auf
Zündposition P0.
oder
Brenner läuft auf Kleinlast P1.
Brenner läuft auf Großlast P9.
Display zeigt voreingestellten
Zuschaltpunkt für Magnetventil
Stufe 2.
Feuerungsmanger wechselt vom
Einstellmodus in den Betriebsmodus.
Je nach Wärmeanforderung
vom Kesselregler läuft der
Brenner auf Kleinlast (Stufe 1)
– oder –
Großlast (Stufe 2).
3. Gebläsedruck vor der Mischeinrichtung messen.
4. Abgasmessung durchführen und Ergebnisse in
Inspektionskarte dokumentieren.
5. Einstellwerte in Aufkleber eintragen und Aufkleber am
Brennergehäuse anbringen.
5
Anzeige am Display
L/A
P
L/A
L/A
P
L/A
L/A
P
L/A
L/A
P
L/A
P
