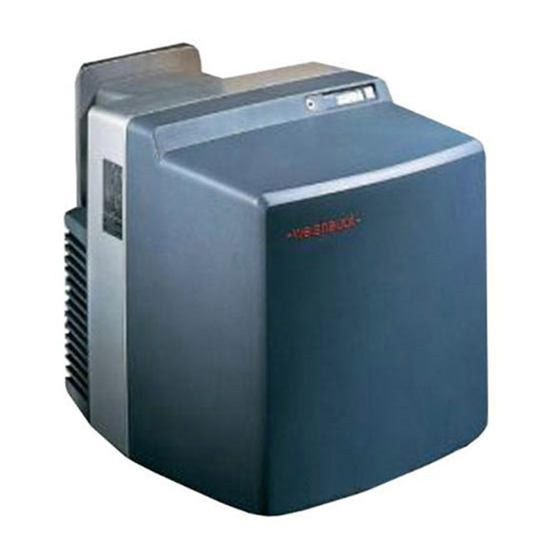

Weishaupt WL 30 C Serie Montage- Und Betriebsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

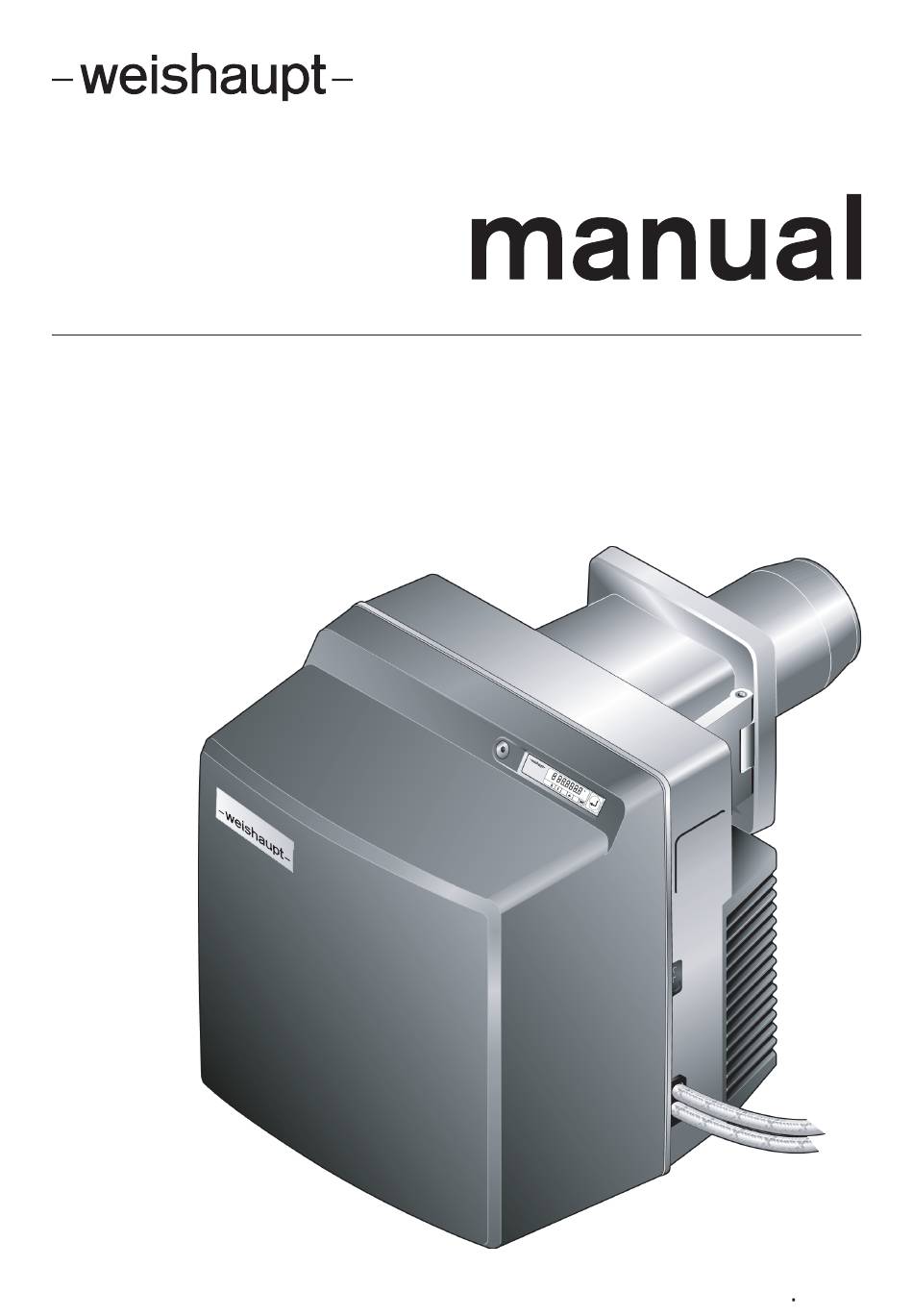

Montage- und Betriebsanleitung
Ölbrenner WL30Z-C
83297901 1/2015-06

Werbung

loading

Verwandte Anleitungen für Weishaupt WL 30 C Serie

Inhaltszusammenfassung für Weishaupt WL 30 C Serie

  • Seite 1 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 83297901 1/2015-06...
  • Seite 2 Konformitätserklärung Sprachschlüssel 24130000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Ölbrenner Typ WL 30…-C Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 2006 / 42 / EC 97 / 23 / EC * 2006 / 95 / EC 2004 / 108 / EC * Bei entsprechender Wahl der Ausrüstungsteile.
  • Seite 3 Montage- und Betriebsanleitung Ölbrenner WL30Z-C Benutzerhinweise ...................... 5 Zielgruppe ....................... 5 Symbole  ........................ 5 Gewährleistung und Haftung  ................ 6 Sicherheit .......................... 7 Bestimmungsgemäße Verwendung .............. 7 Sicherheitsmaßnahmen  .................. 7 2.2.1 Normalbetrieb  .................... 7 2.2.2 Elektrischer Anschluss  .................. 7 Bauliche Veränderungen .................. 7 Schallemission ....................... 7 Entsorgung  ...................... 8 Produktbeschreibung .................... 9 Typenschlüssel  ..................... 9 Serialnummer  ......................  10 Funktion ........................
  • Seite 4 Montage- und Betriebsanleitung Ölbrenner WL30Z-C Inbetriebnahme ...................... 35 Voraussetzungen .................... 35 Messgeräte anschließen  ..................  36 Öldruckwächter-min einstellen (optional)   ...........  37 Einstellwerte ...................... 38 Brenner einregulieren .................. 40 Luftdruckwächter einstellen (optional)  ............ 45 Abschließende Arbeiten  ...................  45 Verbrennung prüfen ...................  46 Nachträglich Betriebspunkte optimieren  ............ 47 Außerbetriebnahme .....................
  • Seite 5 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil vom Gerät und muss am Ein- Originalbetreibsanleitung satzort aufbewahrt werden. Vor Arbeiten am Gerät die Montage- und Betriebsanleitung sorgfältig lesen. 1.1 Zielgruppe Diese Montage- und Betriebsanleitung wendet sich an Betreiber und qualifiziertes Fachpersonal.
  • Seite 6 Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, eigenmächtige Veränderungen am Gerät, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden, Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern,...
  • Seite 7 Bei Arbeiten an spannungsführenden Bauteilen: Unfallverhütungsvorschriften BGV A3 und örtliche Vorschriften beachten, Werkzeuge nach EN 60900 verwenden. 2.3 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den, keine Brennraumeinsätze verwenden, die den Ausbrand der Flamme behindern,...
  • Seite 8 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 2 Sicherheit 2.5 Entsorgung Materialien und Komponenten sach- und umweltgerecht über eine autorisierte Stel- le entsorgen. Dabei die örtlichen Vorschriften beachten. 8-92 83297901 1/2015-06 Et...
  • Seite 9 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WL30Z-C Baureihe: W-Brenner Brennstoff: Heizöl EL Baugröße Ausführung: zweistufig Konstruktionsstand 9-92 83297901 1/2015-06 Et...
  • Seite 10 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Ser. Nr.: 10-92 83297901 1/2015-06 Et...
  • Seite 11 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Über einen Stellantrieb steuert der Feuerungsmanager die Luftklappe. Bei Brennerstillstand schließt der Stellantrieb die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger reduziert. Gebläserad Das Gebläserad fördert die Luft vom Ansauggehäuse in den Flammkopf.
  • Seite 12 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.3.2 Ölzufuhr Ölpumpe Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant. Magnetventile Die Magnetventile öffnen und sperren die Ölzufuhr. Zum Zünden vom Brenner öffnet der Feuerungsmanager das Magnetventil Stufe 1.
  • Seite 13 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.3.3 Elektrische Teile Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Bedienfeld Am Bedienfeld lassen sich Werte und Parameter vom Feuerungsmanager anzeigen und ändern. Brennermotor Der Brennermotor treibt das Gebläserad und die Ölpumpe an.
  • Seite 14 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.3.4 Programmablauf In der Anzeige werden die Betriebsphasen für die Inbetriebsetzung vom Brenner dargestellt. Phase Funktion Nach Einschalten der Spannungsversorgung führt der Feuerungsmanager einen Selbsttest durch. TEST Der Stellantrieb Luftklappe fährt den Referenzpunkt an. Der Feuerungsmanager führt eine Fremdlichtkontrolle durch.
  • Seite 15 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung W-FM 25 T6 T8 T1 T2 P11P13 1234 Flammenfühler Betriebspunkt P0 (Zündposition) Temperatur- oder Druckbegrenzer Betriebspunkt P1 (Stufe 1) Temperatur- oder Druckregler Betriebspunkt P2 (Magnetventil Stufe 2) Temperatur- oder Druckregler Stufe 2 Betriebspunkt P9 (Stufe 2) Kontrolllampe Betrieb (optional) Betriebsphase Kontrolllampe Stufe 2 (optional) Initialisierungszeit (Test): 3 s...
  • Seite 16 Bedienfeld Stellantrieb Luftklappe Kodierstecker (schwarz) Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2 Magnetventil Stufe 1 (K11) Brennermotor bei Motordauerlauf Brennermotor -weishaupt- Zündgerät frei Magnetventil Stufe 2 (K13) Brückenstecker Nr. 7 Ölzähler (Impulsgeber) Luftdruckwächter Öldruckwächter Flammenfühler Fernentriegelung LDW2 (Fremdluftansaugung)
  • Seite 17 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten PIN 92/42/CEE CE 0036 0249/99 PIN 97/23/EC Z-IS-TAF-MUC-14-05-376456-004 DIN CERTCO 5G912/... Grundlegende Normen EN 267: 2011 EN 60335-2-102 und EN 60335-1 EN 61000-6-1 und EN 61000-6-3 3.4.2 Elektrische Daten Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme Start...
  • Seite 18 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung Schall Zweizahl-Schallemissionswerte nach ISO 4871 gemessener Schallleistungspegel L (re 1 pW) dB(A) Unsicherheit K dB(A) gemessener Schalldruckpegel L (re 20 μPa) dB(A) Unsicherheit K dB(A) €€ Nach Schallmessnorm ISO 9614-2 ermittelt. In 1 Meter Abstand vor dem Brenner ermittelt. Die gemessenen Schallpegel plus Unsicherheit stellen den oberen Grenzwert dar, der bei Messungen auftreten kann.
  • Seite 19 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.4.7 Abmessungen Brenner 62 mm 420 mm 480 mm 620 mm 1 169 mm ohne Flammkopfverlängerung 269 mm bei Flammkopfverlängerung (100 mm) 369 mm bei Flammkopfverlängerung (200 mm) 469 mm bei Flammkopfverlängerung (300 mm) 19-92 83297901 1/2015-06 Et...
  • Seite 20 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 3 Produktbeschreibung 3.4.8 Gewicht Brenner ca. 28 kg 20-92 83297901 1/2015-06 Et...
  • Seite 21 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.
  • Seite 22 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 4 Montage 4.2 Düsen auswählen Düsengröße der Düsen entsprechend Lastaufteilung wählen. Lastaufteilung Der Öldurchsatz bei Großlast entspricht 100 % Gesamtlast. Gesamtlast (100 %) auf die 2 Öldüsen aufteilen: Kleinlast muss innerhalb vom Arbeitsfeld liegen, Leistungsbereich vom Kessel beachten, Abgastemperatur (Kessel, Kamin) beachten, Abhängigkeit vom Wärmebedarf beachten, Startverhalten vom Brenner beachten.
  • Seite 23 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 4 Montage Düsenauswahltabelle 10 bar 11 bar 12 bar 13 bar 14 bar Düsengröße (gph) 0,75 33,3 35,7 36,9 38,1 40,5 0,85 38,1 40,5 41,7 44,0 45,2 1,00 45,2 47,6 49,5 51,2 53,6 1,10 49,5 52,4 54,7 57,1...
  • Seite 24 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 4 Montage 4.3 Brenner montieren Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Schrauben 1 entfernen. Bolzen 4 entfernen. Brennerflansch 3 vom Brennergehäuse abnehmen. Bei Platzmangel kann der Brenner um 180°...
  • Seite 25 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 4 Montage 4.3.1 Brenner um 180° drehen (optional) Bedienfeld 1 auf gegenüberliegenden Gehäuseseite montieren. Befestigungswinkel Brennerhaube 3 auf der gegenüberliegenden Gehäusesei- te montieren. Druckschlauch 5 entfernen. Ölpumpe ausbauen und um 180° gedreht montieren [Kap. 9.9]. Mischeinrichtung ausbauen [Kap. 9.6]. Zündleitung 4 ausbauen und durch andere Kabeldurchführung vom Deckel Dü- senstock ziehen.
  • Seite 26 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 5 Installation 5 Installation 5.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Bedingungen für Ölpumpe prüfen Saugwiderstand max 0,4 bar Vorlaufdruck max 2 bar Vorlauftemperatur max 60 °C €€ An der Pumpe gemessen. Bedingungen für Ölschläuche prüfen Länge 1200 mm...
  • Seite 27 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 5 Installation Ölversorgung anschließen Schaden an der Ölpumpe durch falschen Anschluss Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen. Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Ölschläuche mit Halter 4 und Tülle 3 am Brenner befestigen. 1 Rücklauf 2 Vorlauf Ölversorgung anschließen, dabei:...
  • Seite 28 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.
  • Seite 29 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6 Bedienung 6.1 Bedienfeld Taste Funktion [–] Werte ändern [L/A] Luft Stellantrieb Luftklappe wählen [ENTER] Brenner entriegeln; Informationen abrufen ca. 0,5 Sekunden drücken = Info-Ebene ca. 2 Sekunden drücken = Service-Ebene 2 und 4 [+] und [ENTER] ca.
  • Seite 30 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. 1 Einstell-Ebene aktiviert 2 Startphase aktiv 3 Info-Ebene aktiviert 4 Stellantrieb läuft ZU 5 Stellantrieb läuft AUF 6 Brenner in Betrieb 7 Störung 8 Service-Ebene aktiviert Standby, keine Wärmeanforderung Abschaltung über Kontakt X3:7 (Stecker Nr.
  • Seite 31 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6.2.1 Info-Ebene In der Info-Ebene können Brennerdaten abgefragt werden. Taste [Enter] ca. 0,5 Sekunden drücken. Die Info-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. l,m³ Information Ölverbrauch gesamt in Liter (über X3:8) Wert zurücksetzen: Taste [L/A] und [+] gleichzeitig ca.
  • Seite 32 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6.2.2 Service-Ebene Die Service-Ebene informiert über: Stellantriebsposition der einzelnen Betriebspunkte, zuletzt aufgetretene Fehler, Flammensignal während Brennerbetrieb. Taste [Enter] ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. Information Stellantriebposition im Betriebspunkt P0 Stellantriebposition im Betriebspunkt P1...
  • Seite 33 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6.2.3 Parameter-Ebene Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden. Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken. Die Parameter-Ebene ist aktiviert. [+] drücken. Taste [Enter] drücken um zum nächsten Parameter zu gelangen. Erst dann wird der Wert abgespeichert.
  • Seite 34 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 6 Bedienung 6.2.4 Zugriffs-Ebene In der Zugriffs-Ebene kann die Konfiguration je nach Brennertyp und/oder Ausfüh- rung angepasst werden. In der Parameter-Ebene muss der Anzeige Modus auf On parametriert sein, damit auf die Parameter E0 … E4 zugegriffen werden kann. G] und [L/A] gleichzeitig drücken.
  • Seite 35 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicher- heit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf. Fremdluftansaugung installieren, der Ringspalt zwischen Flammrohr und Wärmeerzeuger ausgefüllt ist, der Wärmeerzeuger mit Medium gefüllt ist, alle Regel- , Steuer- und Sicherheitseinrichtungen funktionsfähig und richtig...
  • Seite 36 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.2 Messgeräte anschließen Druckmessgerät und Strommessgerät Druckmessgerät für Mischdruck. Strommessgerät für Flammensignal. Druckmessgerät 2 anschließen. Prüfadapter Nr. 13 erforderlich (Bestell-Nr. 240 050 12 05 2). Stecker Nr. 13 ausstecken. Prüfadapter Nr. 13 einsetzen. Strommessgerät 1 anschließen. Flammensignal minimales Flammensignal 11 μA...
  • Seite 37 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.3 Öldruckwächter-min einstellen (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 13.2]. Verschlusskappe entfernen. Öldruckwächter-min über Einstellschraube auf 8 bar einstellen. Verschlusskappe wieder befestigen. 37-92 83297901 1/2015-06 Et...
  • Seite 38 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.4 Einstellwerte Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel- len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen. Stauscheibenstellung und Luftklappenstellung ermitteln Brenner nicht außerhalb vom Arbeitsfeld betreiben. Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia- gramm ermitteln und notieren.
  • Seite 39 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme Stauscheibe einstellen Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel. Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht. Mischdruck ermitteln Nach vorgegebener Feuerungswärmeleistung den Mischdruck aus Diagramm er- mitteln und notieren.
  • Seite 40 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.5 Brenner einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme prüfen: Flammensignal [Kap. 7.2], Saugwiderstand oder Vorlaufdruck Ölpumpe [Kap. 5.1], Mischdruck [Kap. 7.4]. 1.
  • Seite 41 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme [L/A] gedrückt halten und mit [–] oder [+] ermittelte Luftklappenstellung einstellen [Kap. 7.4]. P0 voreinstellen [+] drücken. Werkeinstellung Betriebspunkt P0 (Zündposition) erscheint. [L/A] gedrückt halten und mit [–] oder [+] gleichen Wert wie P1 einstellen. P2 voreinstellen [+] drücken.
  • Seite 42 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme Pumpendruck einstellen Der Pumpendruck muss entsprechend der Düsenauswahl eingestellt werden. Pumpendruck am Manometer prüfen. Druck über Druckregulierschraube 1 einstellen: Druck erhöhen = rechts drehen, Druck reduzieren = links drehen. [+] drücken. Brenner läuft auf P1. [+] drücken.
  • Seite 43 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme P0 einregulieren [-] drücken. Brenner läuft auf Zündposition (P0). [L/A] gedrückt halten und mit [–] oder [+] P0 auf gleichen Wert wie P1 einstel- len. Mischdruck prüfen. Der Mischdruck in Zündposition muss zwischen 2,0 … 4,5 mbar liegen. Mischdruck ggf.
  • Seite 44 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme [G] und [L/A] gleichzeitig drücken. Feuerungsmanager wechselt in die Betriebs-Ebene (10), je nach Wärmeanfor- derung wird Stufe 1 oder Stufe 2 angezeigt. 3. Startverhalten, Zu- und Abschaltpunkt prüfen Brenner ausschalten und neu starten. Startverhalten prüfen Zu- und Abschaltpunkt Stufe 2 prüfen: Luftüberschussphase vor dem Umschalten darf nicht zu groß...
  • Seite 45 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.6 Luftdruckwächter einstellen (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 13.2]. Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät zur Differenzdruckmessung anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung durchführen und niedrigsten Differenzdruck ermitteln.
  • Seite 46 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.8 Verbrennung prüfen Luftüberschuss ermitteln Luftklappe im entsprechenden Betriebspunkt langsam schließen, bis Verbren- nungsgrenze erreicht wird (Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,15 … 0,2 (entspricht 15 … 20 % Luftüberschuss), um größer 0,2 bei erschwerten Bedingungen, z.
  • Seite 47 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 7 Inbetriebnahme 7.9 Nachträglich Betriebspunkte optimieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Feuerungsmanager läuft auf Standby. [-] und [+] gleichzeitig drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene.
  • Seite 48 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 48-92 83297901 1/2015-06 Et...
  • Seite 49 Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt...
  • Seite 50 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.2 Wartungsplan Komponente Kriterium Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Zündleitung Beschädigung Austauschen. Zündelektrode Verschmutzung Reinigen. Beschädigung/Abnutzung Austauschen. Feuerungsmanager 250 000 Inbetriebsetzungen erreicht Empfehlung austauschen. (entspricht ca. 10 Jahre) Flammenfühler Verschmutzung Reinigen.
  • Seite 51 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.3 Brenner aufschwenken Hinweise zur Wartung beachten [Kap. 9.1]. Ohne Flammkopfverlängerung Schrauben 1 entfernen. Brenner aufschwenken. Mit Flammkopfverlängerung Mischeinrichtung ausbauen [Kap. 9.6]. Schrauben 1 entfernen. Brenner aufschwenken. 51-92 83297901 1/2015-06 Et...
  • Seite 52 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.4 Düsen austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner aufschwenken [Kap. 9.3]. Zündkabel 5 abziehen. Schraube 3 lösen und Stauscheibe entfernen. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsen entfernen. Neue Düsen einbauen, dabei auf festen Sitz achten.
  • Seite 53 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.5 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Die Zündelektroden dürfen nicht im Zerstäubungskegel der Düse liegen. Brenner aufschwenken [Kap. 9.3]. Abstände der Zündelektroden prüfen. Ggf. Zündelektroden nachbiegen. 2,0 mm 2,0 ... 3,0 mm 1 Düse Stufe 1 9.6 Mischeinrichtung ausbauen Hinweise zur Wartung beachten [Kap. 9.1].
  • Seite 54 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.7 Mischeinrichtung einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Düsenabstand einstellen Brenner aufschwenken [Kap. 9.3]. Einstelllehre ansetzen und Maß A (5 … 6 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 lösen. Düsenkörper 2 verschieben bis Maß...
  • Seite 55 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.8 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Mischeinrichtung ausbauen [Kap. 9.6]. Stecker 4 vom Zündgerät ausstecken. Abdeckung 2 abnehmen und Stecker entfernen. Halter 3 für Ölschläuche entfernen. Gehäusedeckel festhalten und Schrauben 1 entfernen. Gehäusedeckel in Haltevorrichtung 5 einhängen. 55-92 83297901 1/2015-06 Et...
  • Seite 56 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.9 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Stecker 1 ausstecken. Ölschläuche 5 und Druckschlauch 4 entfernen. Schrauben 2 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der Kupplung 3 achten.
  • Seite 57 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.10 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition einhängen [Kap. 9.8]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Neuen Gewindestift 1 am Gebläserad anschrauben. Gebläserad in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der Scheibenfeder 2 achten.
  • Seite 58 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.11 Brennermotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.9]. Gebläserad ausbauen [Kap. 9.10]. Stecker 1 ausstecken. Motor festhalten und Schrauben 2 entfernen. Motor abnehmen. 58-92 83297901 1/2015-06 Et...
  • Seite 59 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.12 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.
  • Seite 60 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.13 Stellantrieb Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 4 am Feuerungsmanager ausstecken. Schrauben 5 entfernen. Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden. Nabe nicht von Hand oder mit Werkzeug drehen.
  • Seite 61 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.14 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantrieb Luftklappe ausbauen [Kap. 9.13]. Schrauben 2 entfernen. Winkelgetriebe abnehmen. Einbau Welle 1 bis Anschlag (Luftklappe Auf) drehen und halten. Winkelgetriebe in Welle einsetzen. Winkelgetriebe befestigen. 61-92 83297901 1/2015-06 Et...
  • Seite 62 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.15 Feuerungsmanager austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker ausstecken. Schrauben 1 lösen. Feuerungsmanager nach oben schieben und austauschen. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen. In der Anzeige wird der unprogrammierte Zustand vom Feuerungsmanager blin- kend dargestellt.
  • Seite 63 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung [G] und [L/A] gleichzeitig drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken. Einstell-Ebene (Parameter E0) erscheint. Wert 0 (Einstoffbrenner) übernehmen, ggf. mit Taste [ENTER] und [-] einstellen. [+] drücken. E1 erscheint. Der Wert von Parameter E1 kann nicht verändert werden. 0 = intermittierender Betrieb (Standard) 1 = Dauerbetrieb [+] drücken.
  • Seite 64 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene der Eckpunkte. Betriebspunkte aus Aufkleber 1 ablesen. Brenner mit diesen Betriebspunkten voreinstellen und einregulieren (mit P9 vor- einstellen fortfahren) [Kap. 7.5]. Brennereinstellung Datum: Stauscheiben- l l e l Ö ü...
  • Seite 65 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 9 Wartung 9.16 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Anschlussstecker am Feuerungsmanager ausstecken. Sicherung  (6,3 AT, IEC 127-2/V) austauschen. 1 Ersatzsicherung 65-92 83297901 1/2015-06 Et...
  • Seite 66 Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wär- meerzeuger entriegeln. €€ Bei wiederholtem Auftreten Weishaupt-Kundendienst oder Heizungsfachbetrieb verständigen. 10.1.2 Anzeige OFF Die folgenden Fehler dürfen vom Betreiber behoben werden: Fehler Ursache Behebung Brenner ohne Funktion Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt...
  • Seite 67 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche 10.1.3 Anzeige blinkt Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Der Fehlercode wird blin- kend angezeigt. Fehlercode ablesen, z. B. A7h. Fehlerursache beheben. Entriegeln Schaden durch unsachgemäße Instandsetzung Die Feuerungsanlage kann beschädigt werden. Nicht mehr als 2 Entriegelungen hintereinander durchführen.
  • Seite 68 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche 10.1.4 Detailfehlercode Zusatzinformationen, die den Fehler genauer aufschlüsseln, können über Tasten- druck angezeigt werden. Der 1. Detailfehlercode und 2. Detailfehlercode ist nur bei folgenden Fehlern relevant [Kap. 10.2]: 18h, 41h, 65h. 1. Detailfehlercode / Betriebsstatus Taste [+] drücken.
  • Seite 69 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 01h … 02h interner Gerätefehler Spannungsversorgung kurzzeitig unterbrechen. Brenner entriegeln, bei wiederholtem Auftreten 05h … 0bh Feuerungsmanager austauschen [Kap. 9.15]. 0dh …...
  • Seite 70 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Abschaltung über PC-Software – 2. Detailfehlercode: Feldbus-Adresse prüfen. ungültige Feldbus-Adresse 2. Detailfehlercode: Konfiguration am Ausgang B4 prüfen. Konfiguration am Ausgang B4 fehlerhaft 2.
  • Seite 71 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 1. Detailfehlercode: Luftklappe und/oder Winkelgetriebe auf Frei- gängigkeit prüfen. Stellantrieb austauschen [Kap. 9.13]. Toleranzfehler Stellantrieb Luft 1. Detailfehlercode: Luftklappe und/oder Winkelgetriebe auf Frei- gängigkeit prüfen.
  • Seite 72 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Öldruckwächter schaltet nicht Ölversorgung prüfen. Ölpumpe prüfen, ggf. austauschen [Kap. 9.9]. Öldruckwächter und Leitung prüfen, ggf. aus- tauschen. Brennermotor und Leitung prüfen, ggf. austauschen [Kap. 9.11].
  • Seite 73 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 10 Fehlersuche 10.3 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Fehler Ursache schlechtes Startverhalten vom Mischdruck zu hoch Mischdruck in Zündlast korrigieren, Brenner ggf. P0 abweichend von P1 einstel- len. Zündelektroden falsch eingestellt Zündelektroden einstellen [Kap. 9.5].
  • Seite 74 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 11 Ersatzteile 1.01 1.22 1.21 1.23 1.16 1.24 1.18 1.02 1.15 1.17 1.18 1.23 1.19 1.20 1.19 1.10 1.11 1.05 1.03 1.12 1.09 1.07 1.10 1.08 1.13 1.04 1.05 1.06 1.12 1.13 1.14 74-92 83297901 1/2015-06 Et...
  • Seite 75 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 310 01 11 2 1.02 Schraube M8 x 16 DIN 7991 404 412 1.03 Brennergehäuse 241 310 01 01 7 1.04 Ansauggehäuse komplett 241 310 01 08 2 –...
  • Seite 76 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 2.09 2.08 2.10 2.07 2.05 2.11 2.13 2.12 2.17 2.16 2.06 2.03 2.15 2.02 2.14 2.01 2.04 76-92 83297901 1/2015-06 Et...
  • Seite 77 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor ECK05/A-2 230 V / 50 Hz 652 120 2.02 Schraube M8 x 20 DIN 912 402 511 2.03 Scheibenfeder 4 x 5 DIN 6888 490 154 2.04 Kondensator-Set 12,0 uF 420 V 713 478 2.05 Gebläserad TLR-S 180 x 71,6-L S1 50-60Hz...
  • Seite 78 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 3.14 3.14 3.14 3.11 3.12 3.13 3.10 3.09 3.10 3.08 3.02 3.07 3.01 3.06 3.05 3.05 3.04 3.04 3.03 3.03 78-92 83297901 1/2015-06 Et...
  • Seite 79 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Pumpe ALV65C 9609 6P0700R 601 860 – Magnetspule T80 Suntec 220-240V 50-60Hz 604 495 – Filtersatz mit Deckeldichtung 601 107 3.02 Steckkupplung 652 135 3.03 Ölschlauch DN 8, 1200 mm 491 128 3.04 Einschraubstutzen 8LL M12 x1 x G1/4 x 28...
  • Seite 80 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 4.04 4.03 4.02 4.05 4.07 4.08 4.01 4.06 4.12 4.10 4.12 4.09 4.11 4.15 4.15 4.13 4.16 4.17 4.21 4.14 4.23 4.21 4.19 4.22 4.24 4.25 4.18 4.26 4.27 4.28 4.28 4.29 4.30 80-92 83297901 1/2015-06 Et...
  • Seite 81 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Stauscheibe W30/1 komplett 241 300 14 05 2 4.02 Zündelektrode 241 310 10 10 7 4.03 Spannfeder 142 013 10 24 7 4.04 Schraube M4 x 14 Torx-Plus 20IP metr. 409 268 4.05 Zündleitung...
  • Seite 82 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 4.04 4.03 4.02 4.05 4.07 4.08 4.01 4.06 4.12 4.10 4.12 4.09 4.11 4.15 4.15 4.13 4.16 4.17 4.21 4.14 4.23 4.21 4.19 4.22 4.24 4.25 4.18 4.26 4.27 4.28 4.28 4.29 4.30 82-92 83297901 1/2015-06 Et...
  • Seite 83 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.12 Öldüse – 0.75 gph 60°SF Fluidics 602 070 – 0.85 gph 60°SF Fluidics 602 071 – 1.00 gph 60°SF Fluidics 602 072 – 1.10 gph 60°SF Fluidics 602 073 –...
  • Seite 84 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile 5.17 5.03 5.01 5.15 5.16 5.08 5.07 5.02 5.04 5.05 5.06 5.09 5.10 5.11 5.13 5.12 5.14 84-92 83297901 1/2015-06 Et...
  • Seite 85 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Feuerungsmanager W-FM 25 – Intermittierender Betrieb 600 483 – Dauerbetrieb 600 485 5.02 Feinsicherung 6,3 A IEC 127-2/V, träge 722 024 5.03 Haltebügel mit Tragschiene 232 310 12 02 2 5.04 Leistungsschütz B6-30-01 220-240 V 701 916...
  • Seite 86 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Programmablauf Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Betriebsstatus aktivieren [Kap. 6.1]. Betriebsphase Betriebsstatus Zustand / Funktion Fehler vorhanden F .. unprogrammierter Zustand oder Programmierung nicht abgeschlossen OFFUPr Standby, keine Wärmeanforderung Fremdlichtkontrolle...
  • Seite 87 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 13 Projektierung 13 Projektierung 13.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen. Öllagerbehälter und Rohrleitungen in frostgefähr- deten Zonen vermeiden.
  • Seite 88 Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen. VORSICHT Im Einstrangbetrieb muss ein automatischer Entlüfter vor der Ölpumpe installiert werden. Zweistrangbetrieb Die Ölpumpe entlüftet im Zweistrangbetrieb automatisch. Ringleitungsbetrieb Bei mehreren Brennern empfiehlt Weishaupt eine Ringleitung. 88-92 83297901 1/2015-06 Et...
  • Seite 89 Montage- und Betriebsanleitung Ölbrenner WL30Z-C 13 Projektierung 13.2 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für flüssige Brennstoffe nach EN 267: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 97/23/EC, als Komponente einer Industrielle Thermoprozessanlagen entsprechend DIN EN 746-2, an Dampf- und Heißwasser-Wasserrohrkessel entsprechend DIN EN 12952-8. DIN EN DIN EN Komponente...
