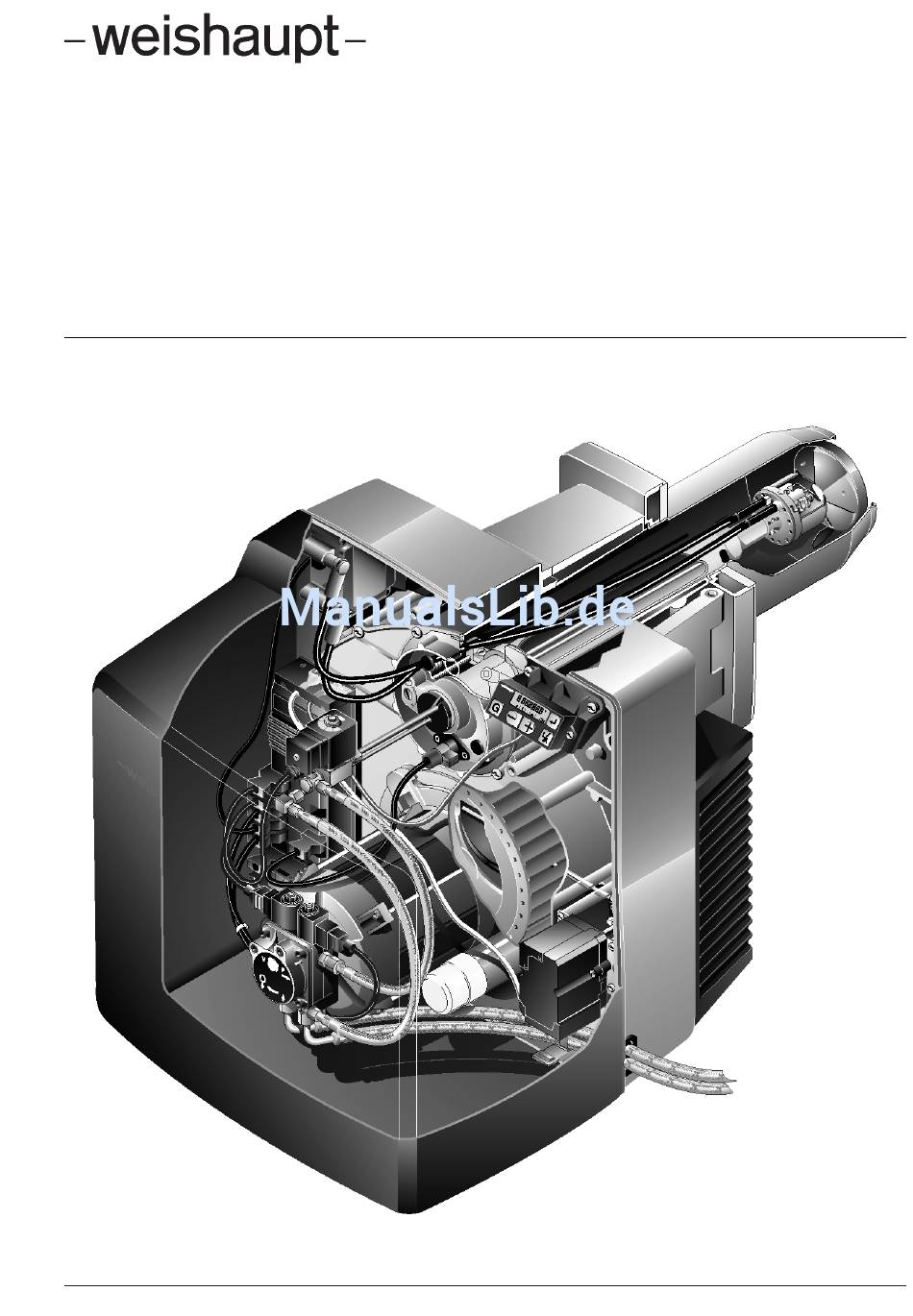

- Seite 1 Montage- und Betriebsanleitung Weishaupt Ölbrenner WL30Z-C, WL40Z-A Ausf. LN (Low NO 83049801 - 1/2004...
- Seite 2 Druckgeräterichtlinie 73/23/EWG Niederspannungsrichtlinie EED 92/42/EWG Wirkungsgradrichtlinie EMC 89/336/EWG Elektromagnetische Verträglichkeit werden diese Produkte wie folgt gekennzeichnet CE-0036 0249/99 (für WL30Z-C) CE-0036 0171/99 (für WL40Z-A) Schwendi 12.05.2004 ppa. ppa. Dr. Lück Denkinger Die Brenner wurden einer Baumusterprüfung bei einer unabhängigen Prüfstelle (TÜV Industrie Service GmbH TÜV SÜD Gruppe) unterzogen und durch DIN...
-
Seite 3: Inhaltsverzeichnis
Inhalt Grundlegende Hinweise Sicherheitshinweise Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion 3.3 Bedieneinrichtung Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage 4.4 Ölversorgung 4.5 Brennermontage 4.6 Elektroanschluss 4.7 Düsenauswahl Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Erstinbetriebnahme und Einregulierung 5.4 Außerbetriebnahme... -
Seite 4: Grundlegende Hinweise
Beauftragten der Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige • ist von allen Personen zu beachten, die am Gerät Überprüfung sicherzustellen, empfiehlt -weishaupt- einen arbeiten. Wartungsvertrag. Symbol- und Hinweiserklärung Der Lieferant soll den Betreiber spätestens anläßlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Gefahren durch elektrische Energie Weishaupt Produkte sind entsprechend den gültigen • Vor Beginn der Arbeiten - Freischalten, gegen Wieder- Normen und Richtlinien und den anerkannten sicherheits- einschaltung sichern, Spannungsfreiheit feststellen, technischen Regeln gebaut. Dennoch können bei unsach- erden und kurzschließen sowie gegen benachbarte, un-... -
Seite 6: Technische Beschreibung
Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung Die Weishaupt Ölbrenner WL30Z-C Ausf. 4LN und Typenschlüssel: WL40Z-A-1LN sind geeignet: • für den Anbau an Wärmeerzeuger nach EN303-3 bzw. DIN4702-1. 30 Z -C, Ausf. 4 LN • für Warmwasseranlagen bei intermittierenden Betrieb und Dauerbetrieb (Feuerungsmanager schaltet einmal LN = Low-Nox innerhalb 24h ab). -
Seite 7: Funktion
Entspricht das Flammensignal nicht dem Programmablauf, wird eine Sicherheitsabschaltung herbeigeführt. Stellantrieb Die Luftklappe wird durch einen Stellantrieb angesteuert. Der Stellantrieb ist mit einem Schrittmotor ausgestattet. Funktionsschema WL30Z-C Ausf. 4LN Damit ist bei beiden Leistungsstufen eine optimale Zuordnungsmöglichkeit von Verbrennungsluft zu Öldurchsatz gegeben. ➂... - Seite 8 Ölpumpe AT2 Ölpumpe AT2 • Pumpe für Heizöl EL • zwei Leistungsstufen • zwei eingebaute Druckregelventile ein Magnetventil 5 (Stufe 1); stromlos geschlossen; • und ein Magnetventil 8 (Stufe 2),stromlos offen • Umlenkstopfen im Vorlauf zur Umstellung von Zweistrang- auf Einstrangsystem Technische Daten AT2 45C: Druckbereich der Pumpe _________________ 8 bis 25 bar Förderleistung _______________________________50 l/h...
-
Seite 9: Bedieneinrichtung
3.3 Bedieneinrichtungen Bedienfeld und LCD-Display Bedienfeld LCD-Display Erkennung Luftklappenstellung –weishaupt– Betriebspunkt Ölbrenner in < ) ° Taste Funktion Symbol Bedeutung Entriegelungstaste, entriegelt Brennerstörung, Infotaste dient zur Abfrage von Einstellmodus aktiv Informationen im Info- und Servicemodus Brenner startet Luftklappe verändert in Verbindung... -
Seite 10: Montage
Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod können die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Lagerung Prüfen Sie die Lieferung auf Vollständigkeit und Transport- Beachten Sie die zul. - Seite 11 Bei Verwendung von Antiheberventilen ist der Druckverlust über das Ventil nach Herstellerangaben zu berücksichti- gen. ➀ ➀ -weishaupt- empfiehlt den Einbau eines Magnetventils 2 in der Zulaufleitung. Das Magnetventil muss verzögert schließen und eine Druckentlastung in Richtung Öllager- –H behälter aufweisen.
-
Seite 12: Brennermontage
4.5 Brennermontage Wärmeerzeuger vorbereiten Ausmauerung und Bohrbild Das Bild zeigt ein Ausmauerungsbeispiel für Wärme- Bohrungsmaße erzeuger ohne gekühlte Vorderfront. Die Stärke der Aus- am Wärmeerzeuger mauerung darf die Flammkopfvorderkante nicht überragen. Die Ausmauerung darf jedoch konisch (≥60°) Ausmauerung verlaufen. Bei Wärmeerzeugern mit wassergekühlter Vorderwand kann die Ausmauerung entfallen, sofern der Flanschdichtung Kesselhersteller keine anderen Angaben macht. - Seite 13 Hinweis: Bei Einsatz einer Flammkopfverlängerung ist Brenner ein/ausschwenken das Auschwenken mit eingebautem Düsen- stock nicht möglich. Brenner 180° gedreht montieren Brennermontage 180° gedreht Vorgehensweise wie oben beschrieben. Es sind jedoch weitere Maßnahmen erforderlich. Brennerflansch 2 um 180° gedreht montieren. Bedienfeld 3 mit Grundplatte auf gegenüberliegen- der Gehäuseseite montieren.
-
Seite 14: Elektroanschluss
4.6 Elektroanschluss 1. Polung der Anschlussstecker 2 und 1 prüfen. Elektroanschluss Schaltplan siehe Kap. 5.4. 2. Den 4-poligen Anschlussstecker 1 für die Leistungs- regelung am Feuerungsmanager einstecken. 3. Den 7-poligen Anschlussstecker 2 der Kessel- steuerung einstecken. Anschluss an die Spannungssversorgung nach dem für den Gerätetyp gültigen Schaltplan vornehmen. -
Seite 15: Düsenauswahl
189,2 15,9 198,7 16,7 4,50 203,5 17,1 213,0 17,9 222,5 18,7 5,00 226,1 19,0 236,8 19,9 247,5 20,8 WL30Z-C W30/4LN Fluidics, 60° H 5,50 248,7 20,9 260,6 21,9 272,5 22,9 Steinen 60° H Großlast WL40Z-A W40/1LN Fluidics, 45° H 20 bar... -
Seite 16: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme Die Erstinbetriebnahme der Feuerungsanlage darf nur Außerdem müssen die ordnungsgemäße Absicherung der vom Ersteller, Hersteller oder einem anderen von diesen Stromkreise und die Maßnahmen für Berührungsschutz benannten Fachkundigen durchgeführt werden. Dabei von elektrischen Einrichtungen und der gesamten Verdrah- sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf tung geprüft werden. -
Seite 17: Erstinbetriebnahme Und Einregulierung
Die Kennlinie der Stauscheibe gilt für Großlast. Die Kennlinie der Luftklappe gilt für Kleinlast und Großlast. Stauscheibe einstellen Grundeinstellwerte Stauscheibe WL30Z-C-4LN Die Stellung der Stauscheibe wird in Abhängigkeit der gewählten Großlast eingestellt und gilt gleichermaßen für die Kleinlast. Einstellschraube drehen bis Skala am Anzeigebolzen Grundeinstellwert anzeigt. - Seite 18 Werte für Luftklappenstellung ermitteln Grundeinstellwerte Luftklappe WL30Z-C-4LN Luftklappenstellung Groß- und Kleinlast aus Diagramm ermitteln und notieren. Hinweis: Die Kennlinie der Luftklappe gilt für Kleinlast und Großlast. Bezeichnung Werksvoreinstellung der Betriebspunkte Luftklappe Zündlast 40.0° Kleinlast 40.0° 100 120 140 180 200 220 240...
- Seite 19 Richtwerte für Gebläsedruck vor der Mischeinrichtung Richtwerte Druck vor der Mischeinrichtung W30/4LN Ist der Brenner für die Erstinbetriebnahme nach den in den Diagrammen angegebenen Einstellwerten eingestellt, Großlast ergeben sich je nach Feuerraumdruckverhältnissen des Wärmeerzeugers die im Diagramm angegebenen Richt- werte für den Druck vor der Mischeinrichtung. Kleinlast 120 140 160 180...
- Seite 20 Betätigen Reaktion des Geräts Anzeige am Display Voreinstellung am Feuerungsmanager 1. Brückenstecker 7 am Feuerungsmanager ziehen. 2. Spannungsversorgung zum Brenner herstellen. Feuerungsmanager läuft auf Haupt- und Gefahrenschalter EIN ”Standby”-Position. gleichzeitig drücken. Feuerungsmanager wechselt in den Einstellmodus. drücken. Display zeigt Werkseinstellung bei Großlast P9.
- Seite 21 Betätigen Reaktion des Geräts Anzeige am Display Inbetriebnahme 1. Brückenstecker 7 am Feuerungsmanager einstecken. Brenner startet entsprechend Funktionsablauf und läuft auf Zündlast P0 2. Pumpendruck für Kleinlast einstellen. Betriebspunkte einregulieren 1 sec. gedrückt halten. Brenner läuft auf Kleinlast P1. drücken. Brenner läuft auf Großlast P9.
-
Seite 22: Außerbetriebnahme
Betätigen Reaktion des Geräts Anzeige am Display Nachträgliche Korrektur der Einstellungen (falls erforderlich) 1. Brenner läuft im Betriebsmodus. Brenner schaltet entsprechend Brückenstecker 7 am Feuerungsmanager ziehen. Funktionsablauf ab. Feuerungsmanager läuft in ”Standby”-Position. gleichzeitig drücken. Feuerungsmanager wechselt in den Einstellmodus. 3. Brückenstecker 7 einstecken. Brenner startet entsprechend Funktionsablauf und bleibt in Zündstellung P0 stehen. -
Seite 23: Funktionsablauf Und Schaltplan
5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm Prüfung des Zündstellung Luftklappe Kesselregler aus Stellantriebs Luftklappe Ventil Stufe 1 Ventil Stufe 2 Ventil Stufe 2 auf P9 Vorbelüftung Kleinlast Betrieb Ventil Stufe 1 (einstellbar) anfahren Großlast P0 = Luft zum Brennerstart Betriebsbereit P1 = Stufe 1 (Kleinlast) Betrieb Kleinlast (Stand by) P2 = Zuschaltung Ventil Stufe 2... - Seite 24 Schaltplan * WL40 und WL30 mit Sicherheitsventil ** WL30 ohne Sicherheitsventil...
-
Seite 25: Anzeige- Und Bedienmodi
5.6 Anzeige- und Bedienmodi Der Feuerungsmanager verfügt außer dem Einstellmodus –weishaupt– noch über • Betriebsmodus (siehe Kap. 5.5) • Infomodus • Servicemodus • Parametriermodus • Fehleranzeige Infomodus Servicemodus Der Infomodus kann nur während des Betriebsmodus bei Der Servicemodus kann nur während des Betriebsmodus jedem Zustand des Brenners aufgerufen werden. - Seite 26 Parametriermodus Fehleranzeige (nur für qualifiziertes Fachpersonal) Der Feuerungsmanager ist mit einem Störmeldesystem Aufruf nur bei Anzeige OFF möglich. ausgerüstet. Die zur Störabschaltung geführte Fehlfunk- 1. Brennerhaube abnehmen. tion wird als Fehlercode angezeigt. 2. Brückenstecker 7 ziehen. Brenner läuft auf „Stand by”, mit der Anzeige OFF 5 Um den Brenner zu entriegeln: gleichzeitig für ca.
-
Seite 27: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird außer Betrieb in Störstellung verriegelt Entstören: drücken. vorgefunden. Anzeige blinkend mit Fehlercode. Bei Störungen müssen zuerst die grundsätzlichen Voraus- Um Schäden an der Anlage zu vermeiden, setzungen zum ordnungsgemäßen Betrieb kontrolliert wer- nicht mehr als 2 Entstörungen hintereinander den. - Seite 28 Beobachtung Ursache Beseitigung Pumpe fördert kein Öl Absperrventil geschlossen Absperrventil öffnen Getriebe beschädigt Pumpe austauschen Saugventil undicht Saugventil reinigen/austauschen Ölleitung undicht Verschraubungen anziehen Vorfilter durch Schmutz Vorfilter reinigen geschlossen Schmutzfänger in der Pumpe Schmutzfänger reinigen verschmutzt Filter undicht Filter austauschen Magnetventil undicht Pumpe austauschen Leistung hat nachgelassen...
- Seite 29 Beobachtung Ursache Beseitigung Allgemeine Betriebsprobleme Startprobleme, Brenner startet falsche Einstellung Einstellung korrigieren nicht, trotz Zündung und Ölförderung der Zündelektrode (siehe Kap. 7.5) keine Flammenbildung Abstand der Stauscheibe Einstellung prüfen zu Flammrohrvorderkante zu klein evtl. Maß S1 vergrößern (siehe Kap. 7.6) Überwachungsstrom zu gering Brennereinstellung hinsichtlich instabiler und pulsierender Flamme...
-
Seite 30: Wartung
Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Personalqualifikation Instandsetzungsarbeiten können schwere Wartungs- und Instandsetzungssarbeiten dürfen nur von Unfälle zur Folge haben. Personen können qualifiziertem Personal mit den entsprechenden Fach- dabei schwer verletzt oder getötet werden. kenntnissen durchgefürt werden. GEFAHR Beachten Sie unbedingt nachfolgende Sicherheitshinweise. -
Seite 31: Düsenstock Aus- Und Einbauen
2 Schraube 5 Düsenstock • Stets neue Düse verwenden. 3 Stauscheibe 7.5 Zündelektroden einstellen Düsenstock ausbauen (siehe Kap. 7.3) Einstellmaße Zündelektrode Hinweis: Die Zündelektroden dürfen vom Zerstäu- bungskegel der Düse nicht berührt werden! Brennertyp WL30Z-C 2,0…3,0 WL40Z-A 2,5…3,0 2,0…2,5... -
Seite 32: Mischeinrichtung Einstellen
4. Kappe wieder einsetzen. Hinweis: Führen Sie die leistungsabhängige Einstellung ➆ der Stauscheibe stets mit der Einstellschraube ➅ durch. Nicht am Anzeigebolzen drehen! Grundeinstellung ➇ WL30Z-C-4LN 414 ± 1 4…5 1 Brennerflansch 5 Flammkopf 2 Düsenstock 6 Einstellschraube WL40Z-A-1LN 517 ± 1 5…6... -
Seite 33: Serviceposition Des Gehäusedeckels
➁ ➁ 4. Ölschläuche 3 demontieren. 5. Schrauben 2 lösen, dabei Gehäusedeckel festhalten. ➁ 6. Gehäusedeckel in die Haltevorrichtung 4 einhängen. ➁ ➁ ➁ ➂ Luftleitblech nur WL30Z-C Ausf. 4LN ➃ 1 Abdeckung 3 Ölschläuche 2 Kombi-Torx-Schraube 4 Haltevorrichtung... -
Seite 34: Ölpumpe Aus- Und Einbauen
7.8 Ölpumpe aus- und einbauen Ausbau Ölpumpe aus- und einbauen 1. Kabelstecker Nr. 1 und Nr. 6 ziehen. 2. Ölschläuche 5 und Öldruckschlauche 3 von der Öl- pumpe 2 lösen. 3. Gewindestifte 1 lösen. 4. Ölpumpe vom Motor trennen. Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. -
Seite 35: Stellantrieb Der Luftklappe Aus- Und Einbauen
7.10 Stellantrieb der Luftklappe aus- und einbauen Ausbau Stellantrieb Luftklappe aus- und einbauen 1. Stecker 5 am Feuerungsmanager abziehen. 2. Schrauben 1 lösen. 3. Stellantrieb mit Halteplatte 2 und Welle 3 abnehmen. ➃ Luftklappe öffnet sich durch Federkraft. Einbau Beschädigung des Stellantriebes! Nabe des Stellantriebes darf nicht von Hand oder mit Werkzeug gedreht werden. -
Seite 36: Winkelgetriebe Der Luftklappe Aus- Und Einbauen
7.11 Winkelgetriebe der Luftklappe aus- und einbauen Ausbau Winkelgetriebe aus- und einbauen 1. Stellantrieb der Luftklappe ausbauen (siehe Kap. 7.10). 2. Schrauben 1 lösen. 3. Winkelgetriebe 3 abnehmen. Einbau 1. Welle 2 der Luftklappe im Uhrzeigersinn bis Anschlag drehen und halten. 2. -
Seite 37: Feuerungsmanager Aus- Und Einbauen
7.13 Feuerungsmanager aus- und einbauen Ausbau Feuerungsmanager aus- und einbauen 1. Alle Steckerverbindungen lösen. 2. Schrauben 1 lösen. 3. Feuerungsmanager nach oben schieben und vom Gehäusedeckel entfernen. Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. Hinweis: Wird der Feuerungsmanager ausgetauscht, muss der Brenner neu einreguliert werden. ➀... -
Seite 38: Technische Daten
Technische Daten 8.1 Brenneraustattung Brenner Feuerungs- Motor Stellantrieb Gebläse- Zünd- Display Flammen- Ölpumpe manager gerät wächter WL30Z-C W-FM20 ECK 05/F-2 STE 4,5 180x70 W-ZG01 AM20.02 QRB 1 AT2 45C Ausf. 4 LN (MPA20.02) 230V, 50Hz BO.36/6-01L 2880 /min 0,42kW, 2,6A Kond. -
Seite 39: Zulässige Umgebungsbedingungen
Transport/Lagerung: EN 50082-1 -20…+70°C * Bei entsprechend geeignetem Heizöl und/oder entsprechender Ausführung der Ölhydraulik 8.6 Abmessungen WL30Z-C Maße in mm α° W30/4LN 167 480 40 30 620 460 420 226 100 460 342 130 M8 170-186 130 158 510 45°... -
Seite 40: Anhang
Anhang Inhalt • Verbrennungskontrolle • Notizen • Stichwortverzeichnis Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel gleich in einem Punkt messen. - Seite 41 Notizen...
- Seite 42 Stichwortverzeichnis Abgasverlust Kleinlast 15, 17, 18, 19, 23 Abmessungen Kontrollstart Anlauftest Korrektur, nachträgliche Anschlussstecker, 4-polig Anschlussstecker, 7-polig Antiheberventil LCD-Display 7, 9 Anzeigebolzen 17, 32 Luftklappe 9, 17, 18, 35 Aufkleber Luftklappenstellung Ausmauerung Außerbetriebnahme Ausschwenken Magnetventile Manometer Mischeinrichtung 19, 32 Bedienfeld 7, 9, 13 Mischgeschwindigkeit Betriebsmodus...
- Seite 43 Saugleitung Schaltplan Schaltzeiten Schrittmotor Servicemodus Serviceposition Sicherheitsabschaltung Sicherheits-Begrenzereinrichtungen 4, 16 Sicherheitshinweise 5, 10, 16, 30 Sprühcharakteristik Sprühwinkel Stabilisierungszeit Stabilitätsverbesserung Standby 20, 23 Startverhalten Stauscheibe Stellantrieb 7, 35 Störabschaltung Technische Daten Temperaturregler Toleranzfehler Typenschlüssel Umgebungsbedingungen Umlenkstopfen Vakuummeter Verbrennungskontrolle Verbrennungsoptimierung Verwendung Vorbelüftung Voreinstellung Wartung Wassermangelsicherung...
-
Seite 44: Weishaupt-Produkte Und Dienstleistungen
Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
