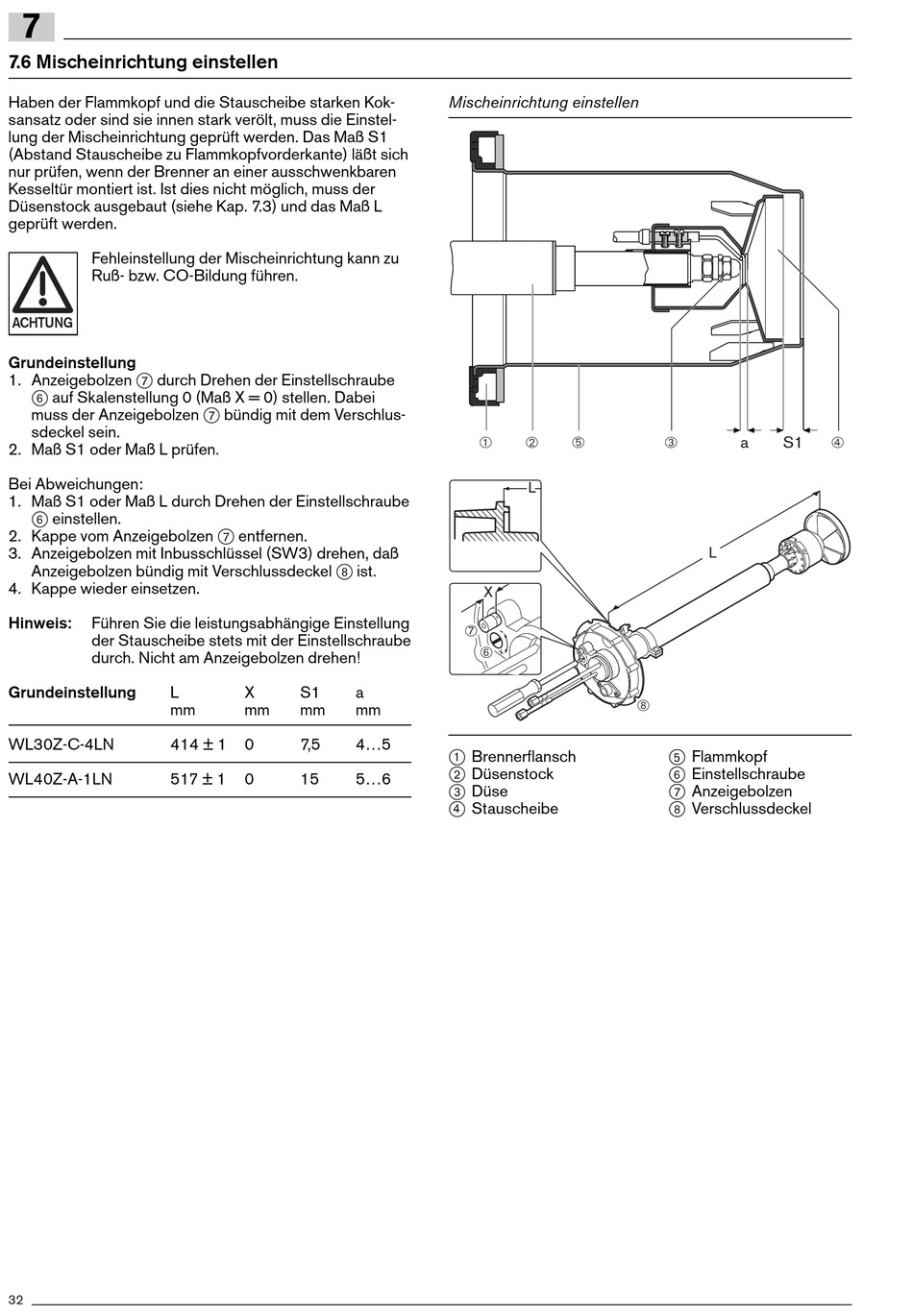

7.6 Mischeinrichtung einstellen

Haben der Flammkopf und die Stauscheibe starken Kok-
sansatz oder sind sie innen stark verölt, muss die Einstel-
lung der Mischeinrichtung geprüft werden. Das Maß S1
(Abstand Stauscheibe zu Flammkopfvorderkante) läßt sich
nur prüfen, wenn der Brenner an einer ausschwenkbaren
Kesseltür montiert ist. Ist dies nicht möglich, muss der
Düsenstock ausgebaut (siehe Kap. 7.3) und das Maß L
geprüft werden.
Fehleinstellung der Mischeinrichtung kann zu
Ruß- bzw. CO-Bildung führen.
ACHTUNG
Grundeinstellung
1. Anzeigebolzen 7 durch Drehen der Einstellschraube
6 auf Skalenstellung 0 (Maß X = 0) stellen. Dabei
muss der Anzeigebolzen 7 bündig mit dem Verschlus-
sdeckel sein.
2. Maß S1 oder Maß L prüfen.
Bei Abweichungen:
1. Maß S1 oder Maß L durch Drehen der Einstellschraube
6 einstellen.
2. Kappe vom Anzeigebolzen 7 entfernen.
3. Anzeigebolzen mit Inbusschlüssel (SW3) drehen, daß
Anzeigebolzen bündig mit Verschlussdeckel 8 ist.
4. Kappe wieder einsetzen.
Hinweis: Führen Sie die leistungsabhängige Einstellung
der Stauscheibe stets mit der Einstellschraube
durch. Nicht am Anzeigebolzen drehen!
Grundeinstellung L
mm
WL30Z-C-4LN 414 ± 1
WL40Z-A-1LN 517 ± 1
32
X S1 a
mm mm mm
0 7,5 4...5
0 15 5...6
Mischeinrichtung einstellen
➀ ➁ ➄
➆
➅
1 Brennerflansch
2 Düsenstock
3 Düse
4 Stauscheibe
➂
a S1
➇
5 Flammkopf
6 Einstellschraube
7 Anzeigebolzen
8 Verschlussdeckel
➃
