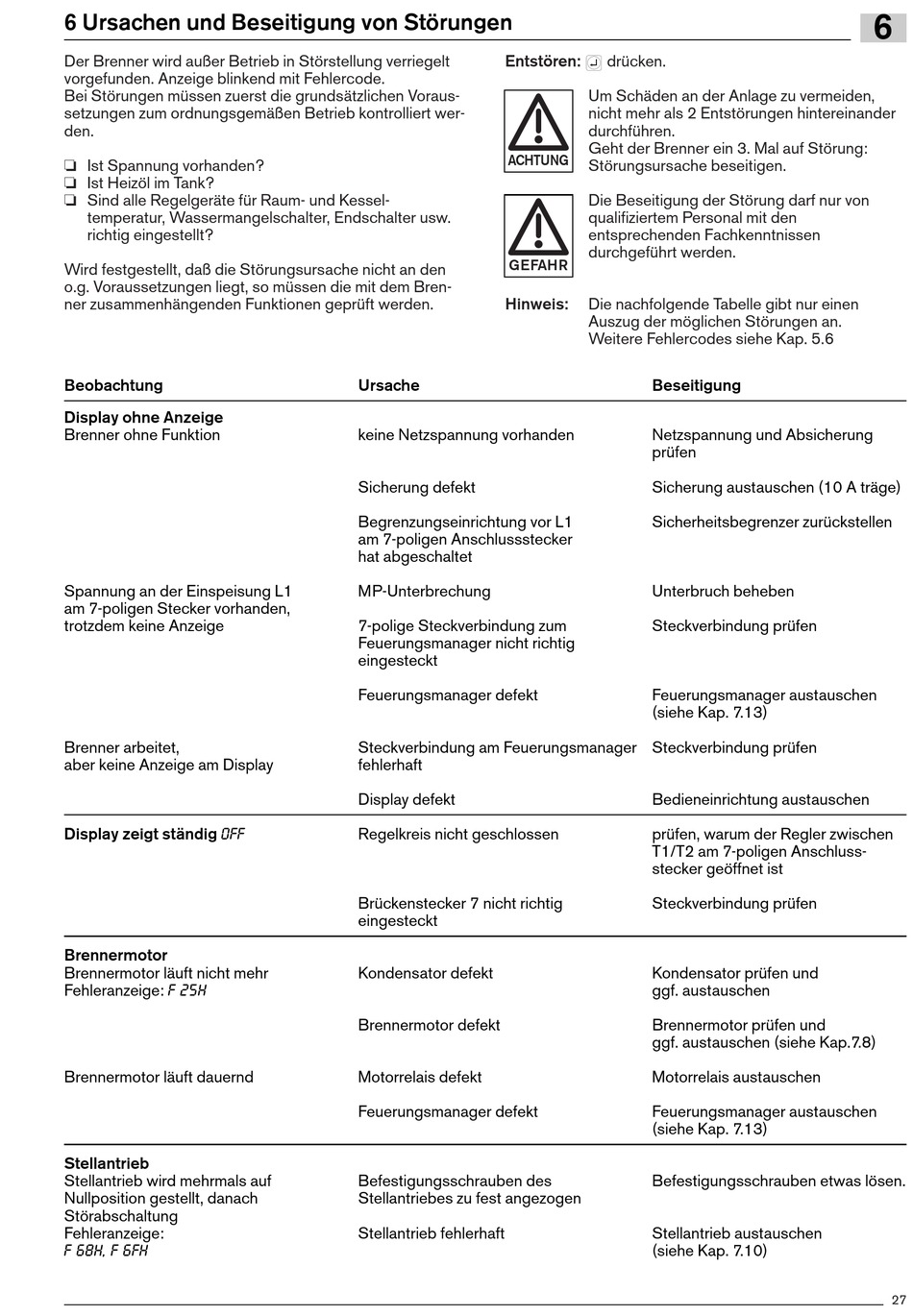

6 Ursachen und Beseitigung von Störungen
Der Brenner wird außer Betrieb in Störstellung verriegelt
vorgefunden. Anzeige blinkend mit Fehlercode.
Bei Störungen müssen zuerst die grundsätzlichen Voraus-
setzungen zum ordnungsgemäßen Betrieb kontrolliert wer-
den.
❏ Ist Spannung vorhanden?
❏ Ist Heizöl im Tank?
❏ Sind alle Regelgeräte für Raum- und Kessel-
temperatur, Wassermangelschalter, Endschalter usw.
richtig eingestellt?
Wird festgestellt, daß die Störungsursache nicht an den
o.g. Voraussetzungen liegt, so müssen die mit dem Bren-
ner zusammenhängenden Funktionen geprüft werden.
Beobachtung
Display ohne Anzeige
Brenner ohne Funktion
Spannung an der Einspeisung L1
am 7-poligen Stecker vorhanden,
trotzdem keine Anzeige
Brenner arbeitet,
aber keine Anzeige am Display
Display zeigt ständig OFF
Brennermotor
Brennermotor läuft nicht mehr
Fehleranzeige: F 25H
Brennermotor läuft dauernd
Stellantrieb
Stellantrieb wird mehrmals auf
Nullposition gestellt, danach
Störabschaltung
Fehleranzeige:
F 68H, F 6fH
Entstören:
ACHTUNG
GEFAHR
Hinweis:
Ursache
keine Netzspannung vorhanden
Sicherung defekt
Begrenzungseinrichtung vor L1
am 7-poligen Anschlussstecker
hat abgeschaltet
MP-Unterbrechung
7-polige Steckverbindung zum
Feuerungsmanager nicht richtig
eingesteckt
Feuerungsmanager defekt
Steckverbindung am Feuerungsmanager Steckverbindung prüfen
fehlerhaft
Display defekt
Regelkreis nicht geschlossen
Brückenstecker 7 nicht richtig
eingesteckt
Kondensator defekt
Brennermotor defekt
Motorrelais defekt
Feuerungsmanager defekt
Befestigungsschrauben des
Stellantriebes zu fest angezogen
Stellantrieb fehlerhaft
drücken.
Um Schäden an der Anlage zu vermeiden,
nicht mehr als 2 Entstörungen hintereinander
durchführen.
Geht der Brenner ein 3. Mal auf Störung:
Störungsursache beseitigen.
Die Beseitigung der Störung darf nur von
qualifiziertem Personal mit den
entsprechenden Fachkenntnissen
durchgeführt werden.
Die nachfolgende Tabelle gibt nur einen
Auszug der möglichen Störungen an.
Weitere Fehlercodes siehe Kap. 5.6
Beseitigung
Netzspannung und Absicherung
prüfen
Sicherung austauschen (10 A träge)
Sicherheitsbegrenzer zurückstellen
Unterbruch beheben
Steckverbindung prüfen
Feuerungsmanager austauschen
(siehe Kap. 7.13)
Bedieneinrichtung austauschen
prüfen, warum der Regler zwischen
T1/T2 am 7-poligen Anschluss-
stecker geöffnet ist
Steckverbindung prüfen
Kondensator prüfen und
ggf. austauschen
Brennermotor prüfen und
ggf. austauschen (siehe Kap.7.8)
Motorrelais austauschen
Feuerungsmanager austauschen
(siehe Kap. 7.13)
Befestigungsschrauben etwas lösen.
Stellantrieb austauschen
(siehe Kap. 7.10)
6
27
