7.11 Winkelgetriebe der Luftklappe aus- und einbauen

Ausbau
1. Stellantrieb der Luftklappe ausbauen (siehe Kap. 7.10).
2. Schrauben 1 lösen.
3. Winkelgetriebe 3 abnehmen.
Einbau
1. Welle 2 der Luftklappe im Uhrzeigersinn bis Anschlag
drehen und halten.
2. Winkelgetriebe einsetzen, dabei Welle in Sternnut ein-
führen.
3. Schrauben 1 einsetzen und anziehen.
7.12 Ölpumpenfilter aus- und einbauen
36

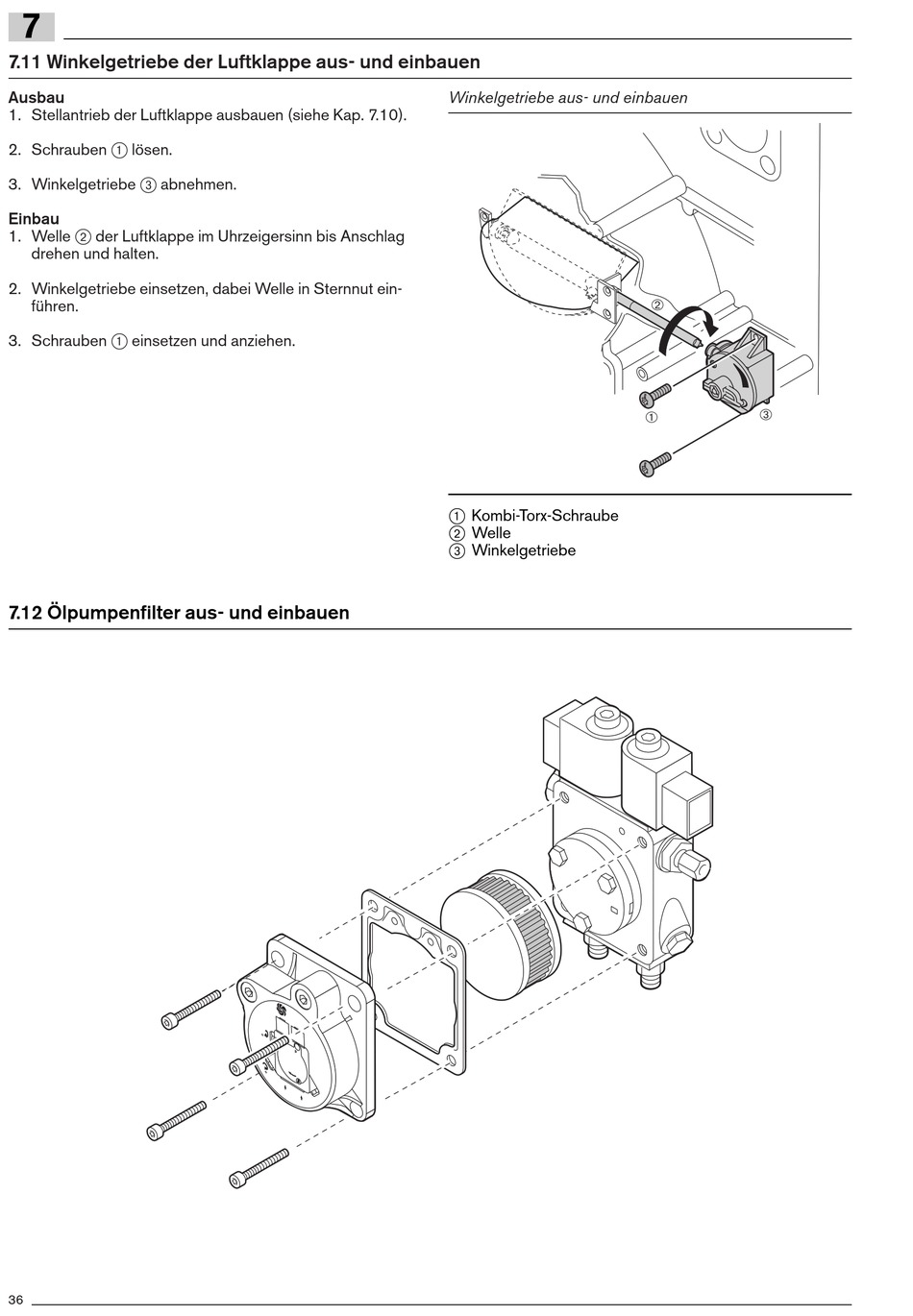

Winkelgetriebe aus- und einbauen
1 Kombi-Torx-Schraube
2 Welle
3 Winkelgetriebe
