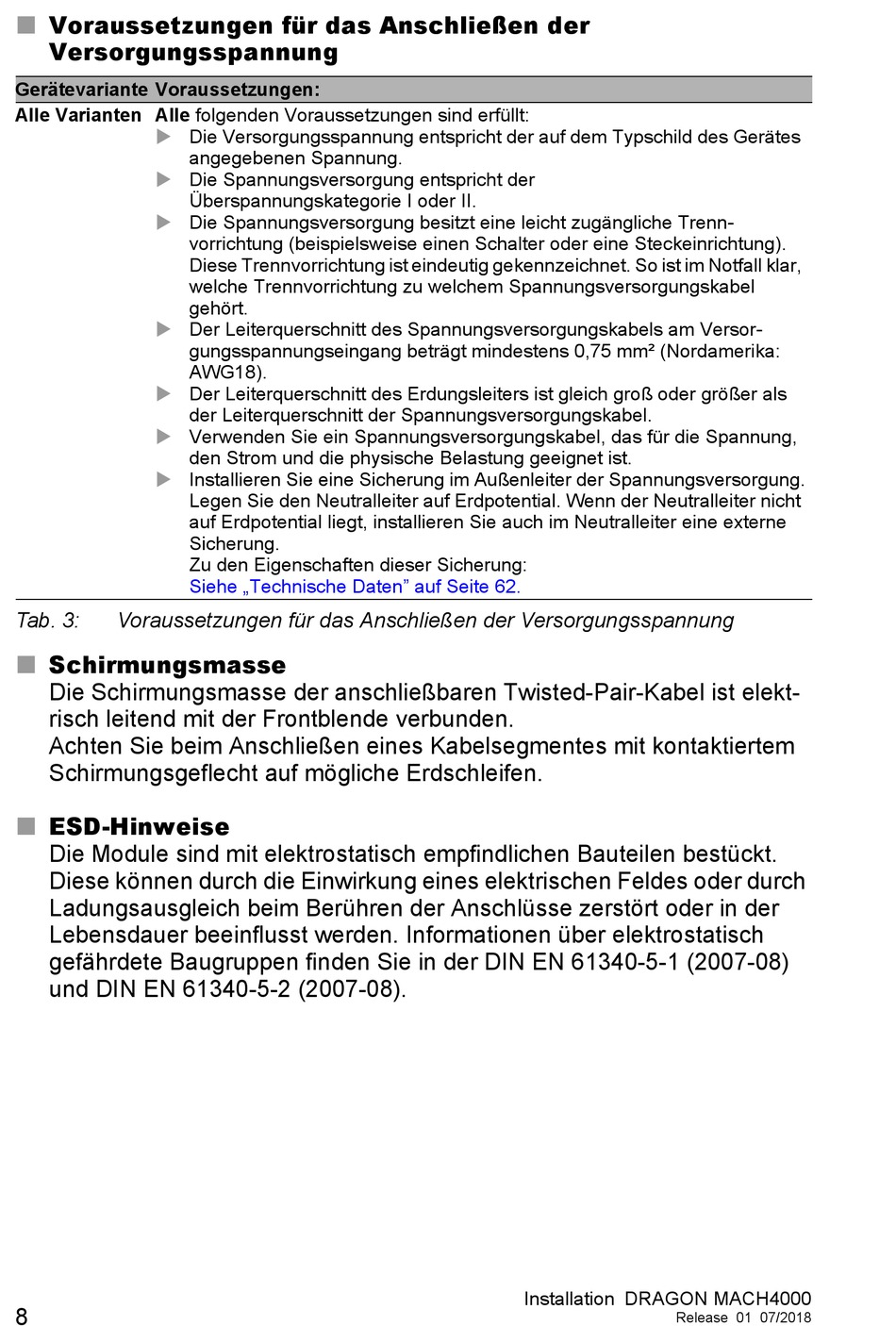

Voraussetzungen für das Anschließen der
Versorgungsspannung
Gerätevariante Voraussetzungen:
Alle Varianten Alle folgenden Voraussetzungen sind erfüllt:
Tab. 3:
Voraussetzungen für das Anschließen der Versorgungsspannung
Schirmungsmasse
Die Schirmungsmasse der anschließbaren Twisted-Pair-Kabel ist elekt-
risch leitend mit der Frontblende verbunden.
Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktiertem
Schirmungsgeflecht auf mögliche Erdschleifen.
ESD-Hinweise
Die Module sind mit elektrostatisch empfindlichen Bauteilen bestückt.
Diese können durch die Einwirkung eines elektrischen Feldes oder durch
Ladungsausgleich beim Berühren der Anschlüsse zerstört oder in der
Lebensdauer beeinflusst werden. Informationen über elektrostatisch
gefährdete Baugruppen finden Sie in der DIN EN 61340-5-1 (2007-08)
und DIN EN 61340-5-2 (2007-08).
8
Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes
angegebenen Spannung.
Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.
Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (beispielsweise einen Schalter oder eine Steckeinrichtung).
Diese Trennvorrichtung ist eindeutig gekennzeichnet. So ist im Notfall klar,
welche Trennvorrichtung zu welchem Spannungsversorgungskabel
gehört.
Der Leiterquerschnitt des Spannungsversorgungskabels am Versor-
gungsspannungseingang beträgt mindestens 0,75 mm² (Nordamerika:
AWG18).
Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer als
der Leiterquerschnitt der Spannungsversorgungskabel.
Verwenden Sie ein Spannungsversorgungskabel, das für die Spannung,
den Strom und die physische Belastung geeignet ist.
Installieren Sie eine Sicherung im Außenleiter der Spannungsversorgung.
Legen Sie den Neutralleiter auf Erdpotential. Wenn der Neutralleiter nicht
auf Erdpotential liegt, installieren Sie auch im Neutralleiter eine externe
Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Technische Daten" auf Seite 62.
Installation DRAGON MACH4000
Release 01 07/2018
