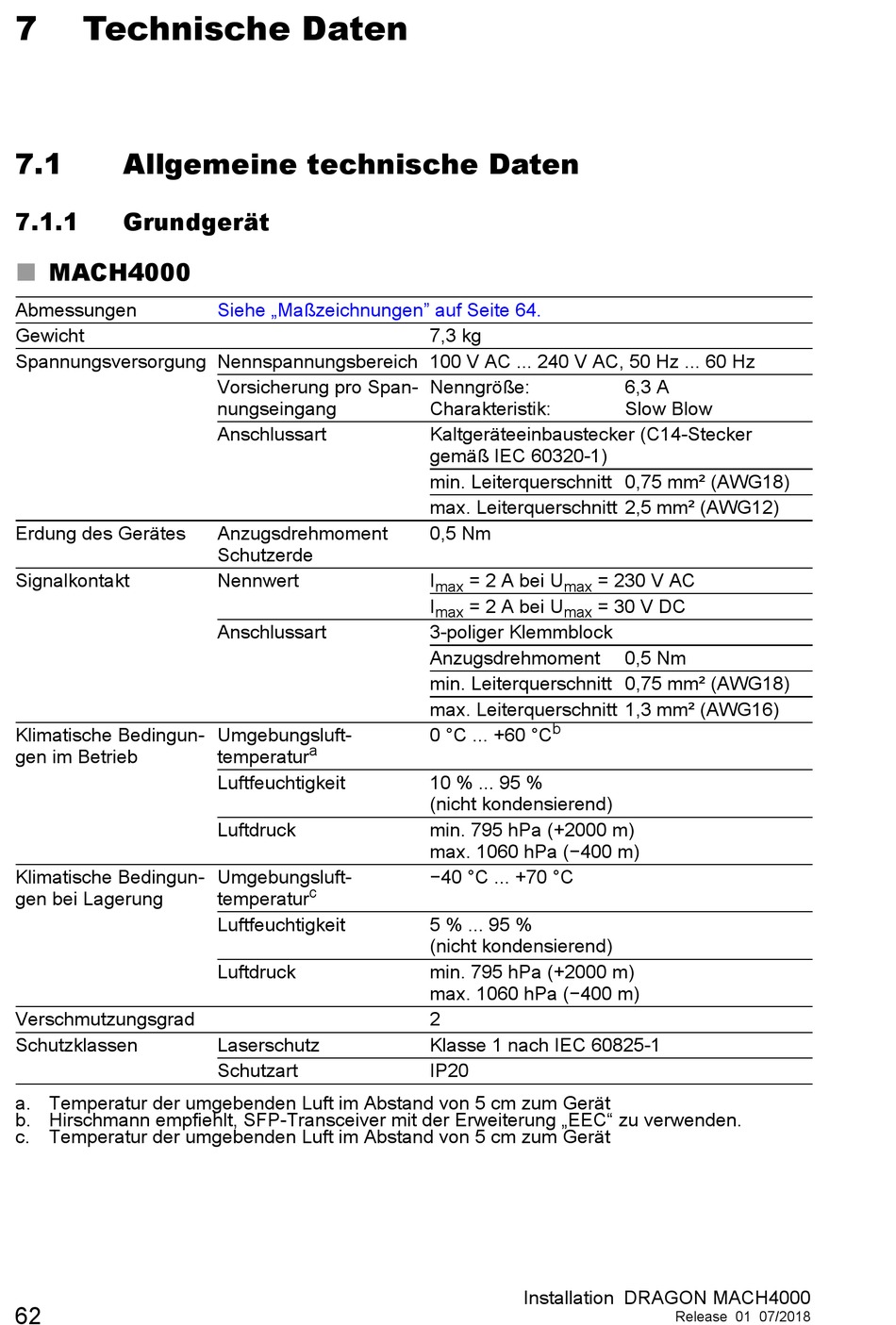

Technische Daten
7.1
Allgemeine technische Daten
7.1.1
Grundgerät
MACH4000
Abmessungen
Gewicht
Spannungsversorgung Nennspannungsbereich 100 V AC ... 240 V AC, 50 Hz ... 60 Hz
Erdung des Gerätes
Signalkontakt
Klimatische Bedingun-
gen im Betrieb
Klimatische Bedingun-
gen bei Lagerung
Verschmutzungsgrad
Schutzklassen
a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät
b. Hirschmann empfiehlt, SFP-Transceiver mit der Erweiterung „EEC" zu verwenden.
c. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät
62
Siehe „Maßzeichnungen" auf Seite 64.
Vorsicherung pro Span-
nungseingang
Anschlussart
Anzugsdrehmoment
Schutzerde
Nennwert
Anschlussart
Umgebungsluft-
a
temperatur
Luftfeuchtigkeit
Luftdruck
Umgebungsluft-
c
temperatur
Luftfeuchtigkeit
Luftdruck
Laserschutz
Schutzart
7,3 kg
Nenngröße:
Charakteristik:
Kaltgeräteeinbaustecker (C14-Stecker
gemäß IEC 60320-1)
min. Leiterquerschnitt 0,75 mm² (AWG18)
max. Leiterquerschnitt 2,5 mm² (AWG12)
0,5 Nm
I
= 2 A bei U
= 230 V AC
max
max
I
= 2 A bei U
= 30 V DC
max
max
3-poliger Klemmblock
Anzugsdrehmoment
min. Leiterquerschnitt 0,75 mm² (AWG18)
max. Leiterquerschnitt 1,3 mm² (AWG16)
b
0 °C ... +60 °C
10 % ... 95 %
(nicht kondensierend)
min. 795 hPa (+2000 m)
max. 1060 hPa (−400 m)
−40 °C ... +70 °C
5 % ... 95 %
(nicht kondensierend)
min. 795 hPa (+2000 m)
max. 1060 hPa (−400 m)
2
Klasse 1 nach IEC 60825-1
IP20
Installation DRAGON MACH4000
6,3 A
Slow Blow
0,5 Nm
