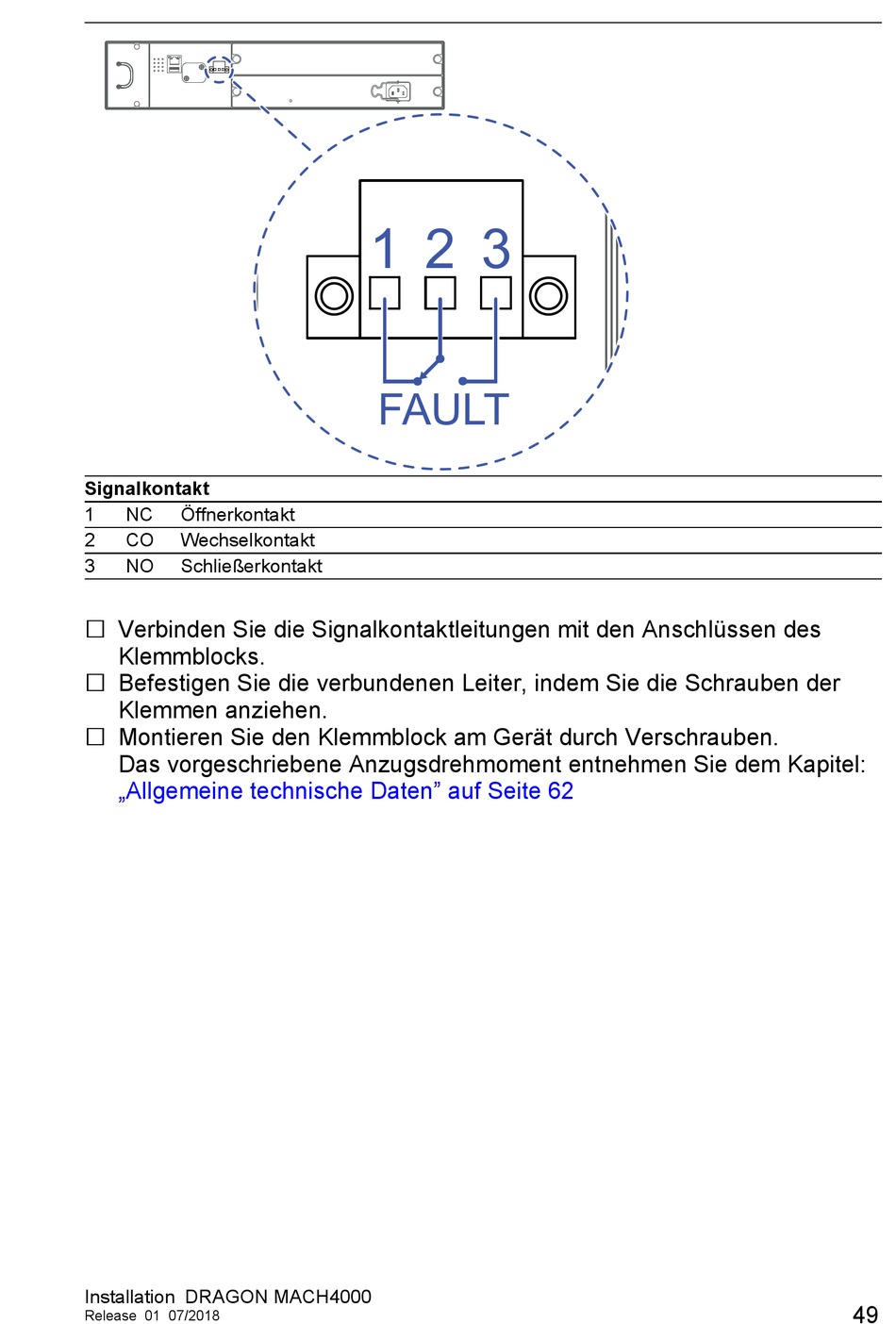

Signalkontakt
1
NC
Öffnerkontakt
2
CO
Wechselkontakt
3
NO
Schließerkontakt
Verbinden Sie die Signalkontaktleitungen mit den Anschlüssen des
Klemmblocks.
Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der
Klemmen anziehen.
Montieren Sie den Klemmblock am Gerät durch Verschrauben.
Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel:
„Allgemeine technische Daten" auf Seite 62
Installation DRAGON MACH4000
Release 01 07/2018
1 2 3
FAULT
49
