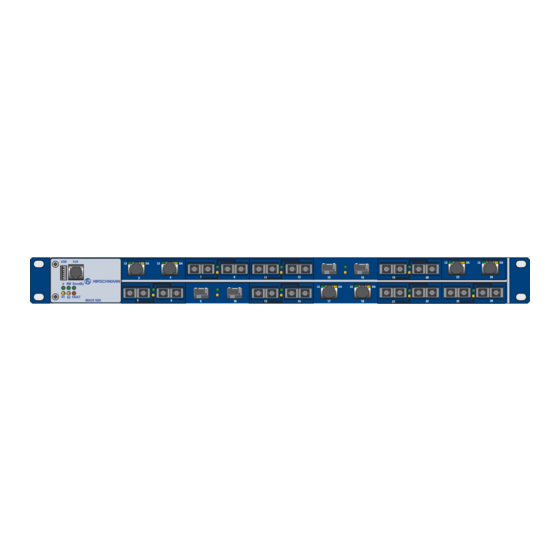

Hirschmann MACH 1020 Anwenderhandbuch

Vorschau ausblenden Andere Handbücher für MACH 1020:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

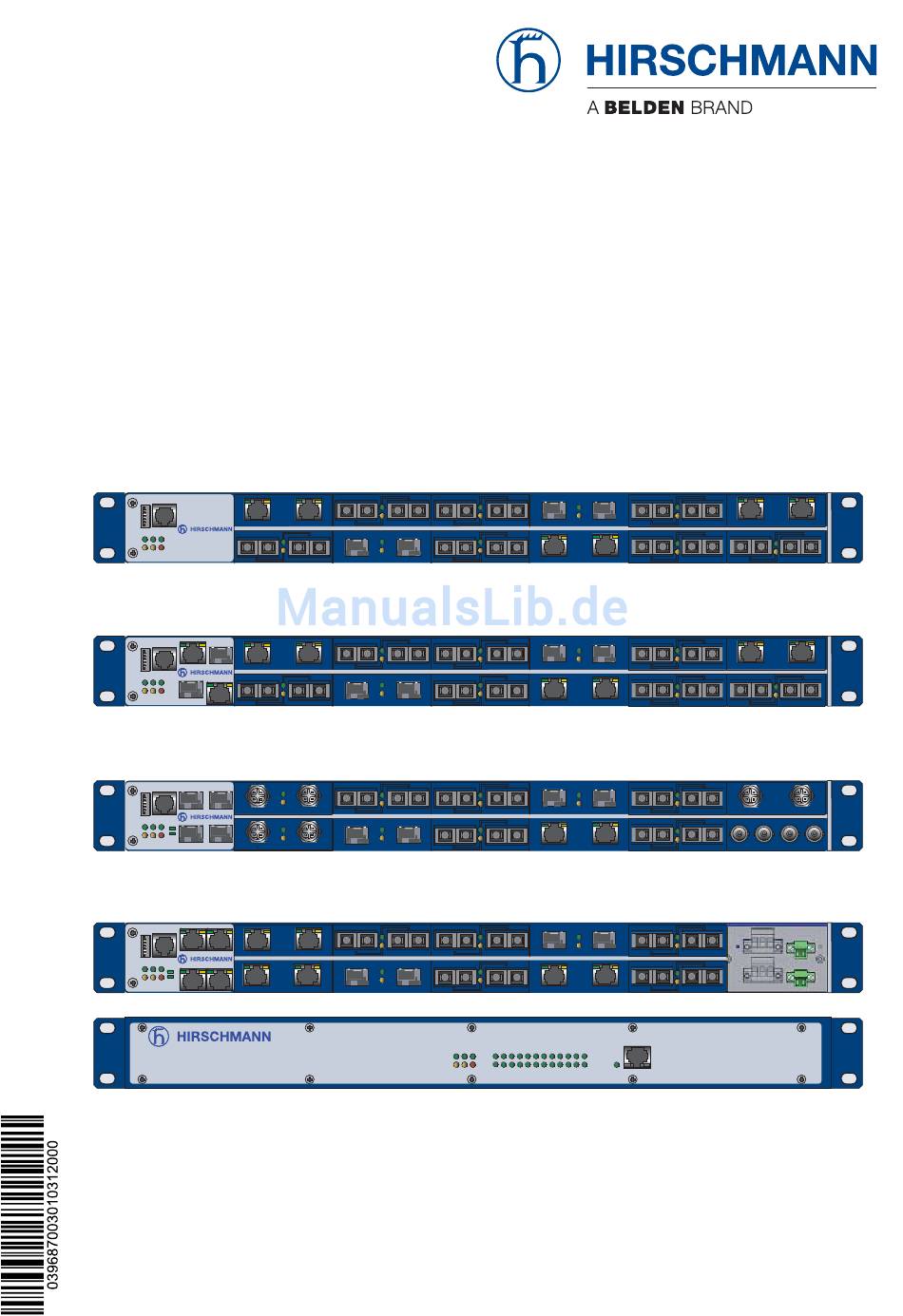

Anwender-Handbuch
Installation
Industrial Ethernet Ruggedized Switch
MACH 1000 Familie
USB
V.24
LS
3
P
RM
StandBy
R1 R2
FAULT
MACH 1020
5
MACH 1020
V.24
USB
LS
1
3
RM
StandBy
P
2
R1 R2
FAULT
MACH 1030
5
MACH 1030
USB
USB
V.24
V.24
1
3
RM
RM
StandBy
StandBy
P
P
2
R1 R2
R1 R2
FAULT
FAULT
MACH 1000
5
MACH 1032
USB
USB
V.24
V.24
LS
1
1
3
3
P
P
RM
RM
StandBy
StandBy
LS
2
2
R1 R2
R1 R2
FAULT
FAULT
MACH 1000
5
5
MACH 1132
MACH 1000
Release 01 03/2012
DA
LS
DA
4
7
8
6
9
10
DA
LS
DA
8
4
7
6
9
10
8
4
7
6
9
10
DA
LS
DA
7
8
4
4
DA
6
6
9
10
11
12
15
16
LS
DA
LS
DA
14
18
13
17
11
12
15
16
LS
DA
LS
DA
13
14
17
18
11
12
15
16
LS
DA
LS
DA
13
14
17
18
11
12
15
16
LS
DA
LS
DA
13
14
17
18
P
RM
StandBy
1
3
5
7
9 11 13 15 17 19 21 23
R1 R2
FAULT
2
4
6
8 10 12 14 16 18 20 22 24
ETHERNET Service Port
https://hirschmann-support.belden.eu.com
LS
DA
LS
DA
24
19
20
23
25
26
21
22
LS
DA
LS
DA
23
24
19
20
22
25
26
21
23
24
19
20
25
26
21
22
22
20
23
24
19
26
21
22
25
Technische Unterstützung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hirschmann MACH 1020

Inhaltszusammenfassung für Hirschmann MACH 1020

  • Seite 1 Anwender-Handbuch Installation Industrial Ethernet Ruggedized Switch MACH 1000 Familie V.24 StandBy R1 R2 FAULT MACH 1020 MACH 1020 V.24 StandBy R1 R2 FAULT MACH 1030 MACH 1030 V.24 V.24 StandBy StandBy R1 R2 R1 R2 FAULT FAULT MACH 1000 MACH 1032 V.24...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung des Gerätes Allgemeine Beschreibung des Geräts Beschreibung der Gerätevarianten Anschlüsse für spannungsführende Leitungen MACH 1000-Geräte mit PoE Meldekontakt Kombinationsmöglichkeiten Montage und Inbetriebnahme Montage des Gerätes 2.1.1 Auspacken und Prüfen 2.1.2 Montage der SFP-Module (optional) 2.1.3 Verdrahtung der Netzteilanschlüsse für Versorgungsspannung und Meldekontakt 2.1.4 Einbau des Gerätes...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Wichtige Informationen  Beachten Sie: Lesen Sie diese Anweisungen gründlich durch und machen Sie sich mit dem Gerät vertraut, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Hinweise können an verschiedenen Stellen in dieser Dokumentation enthalten oder auf dem Gerät zu lesen sein.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch  Das Gerät darf nur für die im Katalog und in der technischen Beschrei- bung vorgesehenen Einsatzfälle und nur in Verbindung mit vom Hersteller empfohlenen oder zugelassenen Fremdgeräten und -kompo- nenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhal- tung voraus.
  • Seite 6  Bei Versorgung mit Gleichspannung (DC): Der Adernquerschnitt der Versorgungsleitung am Eingang beträgt mindestens 1 mm² (Nordamerika: AWG16).  Der Leitungsquerschnitt des Schutzleiters ist gleich groß oder größer als der Leitungsquerschnitt der Versorgungsspannungslei- tungen.  Die verwendeten Anschlussleitungen sind für den vorgesehenen Temperaturbereich zugelassen.
  • Seite 7 Gehäuse  WARNUNG ELEKTRISCHER SCHLAG Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in das Innere des Produktes. Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in die Anschlussklemmen für die Versorgungsspan- nung oder den Meldekontakt und berühren Sie die Klemmen nicht. Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat.

  • Seite 8: Anforderung An Die Qualifikation Des Personals

    Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto- risierten Technikern vorbehalten.  Die Lüftungsschlitze dürfen nicht bedeckt werden, so dass die Luft frei zirkulieren kann.  Der Abstand zu den Lüftungsschlitzen des Gehäuses muss mindes- tens 10 cm betragen. ...

  • Seite 9: Nationale Und Internationale Sicherheitsvorschriften

    die in der Betriebsanleitung vorgeschriebenen Sicherheitsanforderungen an die anzulegenden Spannungen (siehe Seite Bei Nicht-Beachten der Warnhinweise können deshalb Körperverlet- zungen und/oder Sachschäden auftreten.  Nur entsprechend qualifiziertes Personal sollte an diesem Gerät oder in dessen Nähe arbeiten. Dieses Personal muss gründlich mit den Warnungen und Instandhaltungsmaßnahmen gemäß...

  • Seite 10: Fcc-Hinweis

    Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Industriebereich.  Störfestigkeit: EN 61000-6-2:2005 ...

  • Seite 11: Über Dieses Handbuch

    Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Folgende Handbücher sind als PDF-Dateien auf der beigelegten CD-ROM enthalten: ...

  • Seite 12: Beschreibung Des Gerätes

    Beschreibung des Gerätes Allgemeine Beschreibung des Geräts Die Familie MACH 1000 bietet Ihnen eine Vielfalt von Geräte-Varianten. Sie können sich Ihr Gerät nach unterschiedlichen Kriterien individuell zusam- menstellen:  Anzahl der Ports  Übertragungsgeschwindigkeit  Art der Steckverbinder  Temperaturbereich ...

  • Seite 13: Beschreibung Der Gerätevarianten

    Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD-ROM oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten ...

  • Seite 14: Frontansicht Des Mach 1000 Mit 2 Gigabit-Ports

    - als Twisted Pair RJ45-Buchse (2 x 2 Stück) oder - als 2 x SFP-Schacht plus 2 x Twisted Pair RJ45-Buchse ausgeführt. Die Geräte MAR1130-... und MAR1132-... verfügen über einen zusätzli- chen Fast Ethernet-Port auf der Gerätevorderseite, den Sie für Diagnose- zwecke nutzen können.

  • Seite 15: Frontansicht Des Mach 1000 Mit 4 Gigabit-Ports (Sfp)

    Frontansicht des MACH 1000 mit 4 Gigabit-Ports (SFP)  MACH 1000 V.24 V.24 StandBy StandBy R1 R2 R1 R2 FAULT FAULT MACH 1000 Abb. 2: 1 - LED-Anzeigeelemente 2 - USB-Schnittstelle 3 - V.24-Zugang externes Management 4 - Siehe die folgende Tabelle Spalte 1 5 - Siehe die folgende Tabelle Spalte 2 Gigabit Ethernet Fast Ethernet...

  • Seite 16: Frontansicht Des Mach 1000 Mit Poe

    Gigabit Ethernet Fast Ethernet GE-Ports 1 bis 4 FE-Ports 1 bis 24, Anschluss nach Wahl Modulplatz nicht bestückt 1000 Mbit/s 2 * Twisted Pair TX, RJ45, 10/100 Mbit/s Fiber Optic, SFP-Slots 2 * Multimode FX DSC 100 Mbit/s 2 * Multimode FX MTRJ 100 Mbit/s Und / oder: 2 * Multimode FX ST 100 Mbit/s 10/100/1000 Mbit/s...
  • Seite 17 Gigabit Ethernet Fast Ethernet Bis zu 4 GE-Ports FE-Ports 1 bis 4, Power over Ethernet 1000 Mbit/s 2 * Twisted Pair TX, RJ45, 10/100 Mbit/s Fiber Optic, SFP-Slots 2 * Twisted Pair TX, M12, 10/100 Mbit/s Und / oder: 10/100/1000 Mbit/s Power over Twisted Pair, RJ45-Anschlüsse ETHERNET...
  • Seite 18 MACH 1000 V.24 V.24 StandBy StandBy -/N +/L R1 R2 R1 R2 FAULT FAULT MACH 1000 Abb. 6: Rückseite: 1- LED-Anzeigeelemente 2 - USB-Schnittstelle 3 - V.24-Zugang externes Management 4 - Siehe die folgende Tabelle Spalte 1 5 - Siehe die folgende Tabelle Spalte 2 Gigabit Ethernet Fast Ethernet Bis zu 4 GE-Ports...

  • Seite 19: Anschlüsse Für Spannungsführende Leitungen

    Anschlüsse für spannungsführende Leitungen Hinweis: Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt. Hinweis: Für Gerätevarianten ohne PoE: Sie können die Versorgungsspan- nung bei Geräten mit 2 Netzteilen redundant anschließen. Beide Eingänge sind entkoppelt. Hinweis: Für Gerätevarianten ohne PoE: Bei Gerätevarianten mit zwei Netz- teilen meldet das Gerät bei nicht redundanter Zuführung der Versorgungs- spannung den Ausfall einer Versorgungsspannung.
  • Seite 20 Die folgenden Tabellen geben eine Übersicht über die möglichen Anschlüsse für spannungsführende Leitungen: Relay 1 Relay 2 Relay 1 1 Netzteil 2 Mögliche Typen: Gleichspannung (DC) anschließbar Spannungsbereich: siehe Seite 50 „Allgemeine technische Daten“ Gleichspannung (DC) oder Wechselspannung (AC) anschließbar Spannungsbereich: siehe Seite 50 „Allgemeine technische Daten“...
  • Seite 21 V.24 V.24 StandBy StandBy -/N +/L R1 R2 R1 R2 FAULT FAULT MACH 1000 Relay 2 -/N +/L -/N +/L 1 Netzteil 2 Mögliche Typen: Gleichspannung (DC) anschließbar Spannungsbereich: siehe Seite 50 „Allgemeine technische Daten“ Gleichspannung (DC) oder Wechselspannung (AC) anschließbar Spannungsbereich: siehe Seite 50 „Allgemeine technische...

  • Seite 22: Mach 1000-Geräte Mit Poe

    MACH 1000-Geräte mit PoE Die MACH 1000 Gerätevarianten MAR1022-..., MAR1032-..., MAR1122-... und MAR1132-... unterstützen Power over Ethernet (PoE) nach IEEE 802.3af. Sie ermöglichen den Anschluss und die Fernspeisung z.B. von IP-Telefonen (Voice over IP), Webcams, Sensoren, Print-Servern und WLAN Access-Points über 10BASE-T/100BASE-TX. Die Stromversorgung dieser Endgeräte erfolgt bei PoE über das Twisted-Pair-Kabel.

  • Seite 23: Kombinationsmöglichkeiten

    Im RM-Betrieb wird zusätzlich folgender Zustand gemeldet:  Ringredundanz-Reserve vorhanden. Im Lieferzustand erfolgt keine Über- wachung der Ringredundanz Hinweis: Die Meldekontaktfunktionen stehen Ihnen bei angeschlossener Spannungsversorgung zur Verfügung. Ist eine redundante Spannungsver- sorgung vorhanden, aber ausgeschaltet, erfolgt beim zugehörigen Meldek- ontakt die Kontaktunterbrechung.
  • Seite 24 Position Merkmal Bez. Eigenschaft 1 bis 7 Produkt MAR1020 MACH Ruggedized Fast Ethernet Switch MAR1030 MACH Ruggedized Gigabit Ethernet Switch MAR1022 MACH Ruggedized Fast Ethernet-Switch mit MAR1032 MACH Ruggedized Gigabit Ethernet-Switch mit PoE MAR1120 MACH Ruggedized Fast Ethernet-Switch, Ports hinten MAR1130 MACH Ruggedized Gigabit Ethernet-Switch, Ports hinten...
  • Seite 25 Position Merkmal Bez. Eigenschaft Extended -40 °C bis +85 °C Extended -40 °C bis +85 °C, Conformal Coating Typ des Netzteils 1 Spezifizierung der Typen: siehe Seite 50 „Allgemeine technische Daten“ Typ des Netzteils 2 Nicht vorhanden Spezifizierung der Typen: siehe Seite 50 „Allgemeine technische Daten“...

  • Seite 26: Beispiel Für Mach 1000-Produktbezeichnung

    Beispiel für MACH 1000-Produktbezeichnung  MACH Ruggedized Switch mit Gigabit-Ports 2 * Combo-Port (SFP-Schacht: 100/1000 Mbit/s, alternativ: Twisted Pair RJ45-Buchse: 10/100/1000 Mbit/s) 10/100 Mbit/s-Ports 1 + 2: 2 * Twisted Pair TX, RJ45, 10/100 Mbit/s 10/100 Mbit/s-Ports 3 + 4: 2 * Multimode FX DSC 100 Mbit/s 10/100 Mbit/s-Ports 5 + 6: 2 * Multimode FX MTRJ 100 Mbit/s...

  • Seite 27: Montage Und Inbetriebnahme

     Vor der Befestigung eines SFP-Moduls entfernen Sie zunächst die Schutzkappe über dem Sockel.  Schieben Sie das SFP-Modul mit geschlossener Verriegelung in den Sockel, bis es hörbar einrastet. Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein (siehe Seite 57 „Zubehör“).

  • Seite 28: Verdrahtung Der Netzteilanschlüsse Für Versorgungsspannung Und Meldekontakt

    2.1.3 Verdrahtung der Netzteilanschlüsse für Versorgungs- spannung und Meldekontakt Verdrahten der klemmbaren Spannungsversorgung  (Netzteile „C“ und „G“) WARNUNG ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in die Anschlussklemmen für die Versorgungsspan- nung und berühren Sie die Klemmen nicht.
  • Seite 29 Relay -/N +/L Relay -/N +/L Abb. 9: Netzteil "G" (siehe Seite 50 „Allgemeine technische Daten“): Wechselspannung (oberes Bild) oder Gleichspannung (unteres Bild) Anschluss von 1 - Versorgungsspannung 2 - Meldekontakt Anschluss Typ „C“ Typ „G“ VDC Typ „G“ VAC , Pin 1 Schutzleiter Schutzleiter...

  • Seite 30: Verdrahten Der Steckbaren Spannungsversorgung (Netzteile "L" Und "M")

     Schließen Sie den Schutzleiter an die Schutzleiterklemme an. Hinweis: Zum Einführen des Kabels: Öffnen Sie die Klemmverriege- lung, in dem Sie den Schraubendreher wie in unten abgebildet ansetzen und auf den Hebel drücken. -/N +/L Abb. 10: Anschließen der Versorgungsspannung über 3-polige Federkraftklemme 1 - Feldanschlussklemme für Versorgungsspannung 2 - Klemmverriegelung ...
  • Seite 31 Hinweis: Beachten Sie die zulässigen Spannungsbereiche bei Geräten mit Zulassungstyp „T“ (EN 50155 Railway (train), siehe Produktcode Position 38 in Tab. Hinweis: Relevant für Nordamerika: Das Anzugsdrehmoment zum Befestigen des Versorgungsspannungs- Klemmblocks am Gerät beträgt 0,51 Nm (4,5 lb in). Hinweis: Die Klemmblöcke bei Geräten mit Netzteil des Typs „M“...
  • Seite 32 Anschluss Typ „L“ Typ „M“ VDC Typ „M“ VAC , Pin 1 Schutzleiter Schutzleiter Schutzleiter -/N, Pin 2 Minuspol der Versor- Minuspol der Versor- Neutralleiter gungsspannung gungsspannung +/L, Pin 3 Pluspol der Versor- Pluspol der Versor- Versorgungs- gungsspannung gungsspannung spannung „Phase“ Tab.
  • Seite 33 Stellen Sie für jeden anzuschließenden Meldekontakt sicher, dass die folgenden Voraussetzungen erfüllt sind:  Die anzuschließenden Leitungen sind spannungsfrei.  Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt. Beachten Sie die elektrischen Grenzwerte für den Meldekontakt (siehe auf Seite 50 „Allgemeine technische Daten“).

  • Seite 34: Einbau Des Gerätes

    2.1.4 Einbau des Gerätes WARNUNG ELEKTRISCHER SCHLAG Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. VORSICHT ÜBERHITZUNG DES GERÄTES Achten Sie beim Einbau darauf, dass alle Lüftungsschlitze frei bleiben.

  • Seite 35: Abmessungen

    Abmessungen  482,6 44,2 465,9 482,6 465,9 Abb. 14: MACH 1000, Abmessungen der Gerätevarianten MACH 1000 Release 01 03/2012...

  • Seite 36: Montage Im Schaltschrank

    Montage im Schaltschrank  Hinweis: Montieren Sie das Gerät auf Gleitschienen oder Tragschienen im 19″-Schaltschrank. Auf diese Weise sorgen Sie für eine stabilere Lage Ihres Gerätes in einer Umgebung, in der Vibrationen auftreten. Für weitere Informationen zu Gleitschienen/Tragschienen und deren Montage wenden Sie sich bitte an Ihren Schaltschrankhersteller.

  • Seite 37: Senkrechte Wandmontage

    V.24 StandBy R1 R2 FAULT MACH 1000 MACH 1000 Abb. 16: Montage im Schaltschrank  Befestigen Sie das Gerät mit den Haltewinkeln durch Verschrauben im Schaltschrank. Hinweis: Beim Einsatz in Umgebungen mit starker Vibration kann das Gerät mit zwei zusätzlichen Haltewinkeln hinten im Schaltschrank befes- tigt werden (siehe auf Seite 57 „Zubehör“), nicht im Lieferumfang...

  • Seite 38: Inbetriebnahme

    Abb. 17: Senkrechte Montage an der Wand 2.1.5 Inbetriebnahme Mit dem Anlegen der Versorgungsspannung nehmen Sie das Gerät in Betrieb. 2.1.6 Anschluss der Datenleitungen An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL- Kabel Endgeräte oder weitere Segmente anschließen. ...
  • Seite 39 10/100 Mbit/s-Twisted-Pair-Anschluss  10/100 Mbit/s Ports (RJ45-Buchse) ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach den Standards IEEE 802.3 100BASE-TX und 10BASE-T. Diese Ports unterstützen:  Autonegotiation  Autopolarity  Autocrossing (bei eingeschaltetem Autonegotiation)  100 Mbit/s halbduplex, 100 Mbit/s vollduplex ...

  • Seite 40: 10/100 Mbit/S-Twisted-Pair-Anschluss Poe

    Lieferzustand: Autonegotiation. Die Gehäuse der Buchsen sind galvanisch mit der Frontblende verbunden. Die Pinbelegung entspricht MDI-X. BI_DC- BI_DC+ BI_DA- BI_DD- BI_DD+ BI_DA+ BI_DB- BI_DB+ Abb. 19: Pinbelegung der 1000 Mbit/s Twisted-Pair-Schnittstelle Hinweis: Befolgen Sie generell die folgenden Empfehlungen für Daten- verkabelung über Kupfer in Umgebungen mit hohem elektrischen Störpo- tential: ...
  • Seite 41 n.c. n.c. n.c. Abb. 20: Pinbelegung einer TP/TX-Schnittstelle im MDI-X-Modus, RJ45-Buchse Abbildung Funktion PoE (PSE Transmit Data + Receive Data + Transmit Data - Receive Data - Gehäuse Schirm Tab. 9: Pinbelegung der TP/TX-Schnittstelle bei PoE (M12-Buchse)  Verwenden Sie ein geschirmtes Kabel CAT5e oder höherwertig. ...
  • Seite 42 Die Patchkabel zum Betrieb des Gerätes sind in der folgenden Abbildung dargestellt. (10) Abb. 21: Patchkabel zum Betrieb des Gerätes (1) - Verbindungskabel M12-4 auf M12-4, gekreuzt (2) - Verbindungskabel M12-4 auf M12-4, 1 zu 1 (3) - Verbindungskabel M12-4 auf RJ45, gekreuzt (4) - Verbindungskabel M12-4 auf RJ45, 1 zu 1 (5) - M12 (MDI) (6) - Schirm...

  • Seite 43: Anzeigeelemente

    10 Mbit/s-LWL-Anschluss  10 Mbit/s-LWL-Ports (ST-Steckverbinder) ermöglichen den Anschluß von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-FL.  Voll- und Halbduplex-Betrieb Lieferzustand: Vollduplex FDX 100 Mbit/s-LWL-Anschluss  100 Mbit/s-LWL-Ports (ST, DSC, MTRJ oder SFP-Schacht) ermöglichen den Anschluß von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 100BASE-FX.

  • Seite 44: Gerätestatus

    V.24 StandBy R1 R2 FAULT MACH 1000 Abb. 22: Anzeigeelemente MACH 1000, Gerätevarianten mit Ports vorne 1- Anzeigeelemente Gerätestatus 2 - Anzeigeelemente Portstatus StandBy 9 11 13 15 17 19 21 23 R1 R2 8 10 12 14 16 18 20 22 24 FAULT ETHERNET Service Port Abb.
  • Seite 45 Folgende Tabelle gillt für alle Gerätevarianten: Anzeige Farbe Aktivität Bedeutung Stand- Stand-by- keine Stand-by-Betrieb nicht aktiviert Betrieb grün leuchtet Stand-by-Betrieb aktiviert Ring keine Die RM-Funktion ist deaktiviert. Manager grün leuchtet Die RM-Funktion ist aktiv. Der redundante Port ist ausgeschaltet. blinkt Fehlkonfiguration des HIPER-Rings (z.B.

  • Seite 46: Portstatus

    Gilt für Software-Releases ab 06.0.00: Anzeige Farbe Aktivität Bedeutung Meldekontakt 1 gelb leuchtet Der Meldekontakt ist offen. keine Der Meldekontakt ist geschlossen. Meldekontakt 2 gelb leuchtet Der Meldekontakt ist offen. keine Der Meldekontakt ist geschlossen. Ist beim Meldekontakt die manuelle Einstellung aktiv, dann ist die Fehler- anzeige unabhängig von der Stellung des Meldekontakts.

  • Seite 47: Usb-Schnittstelle

     Über das Management einstellbare Parameter sind entsprechend der MIB auf vordefinierte Werte gesetzt  V.24-Datenrate: 9.600 Baud  Ringredundanz: ausgeschaltet  Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt)  Optische 100 Mbit/s-Ports: 100 Mbit/s Fullduplex Alle anderen Ports: Autonegotiation  Ring-Manager ausgeschaltet ...

  • Seite 48: Wartung

    Eine Beschreibung der V.24-Schnittstelle finden Sie im „Anwender-Hand- buch Grundkonfiguration“ auf der CD-ROM. Wartung  Beim Design dieses Gerätes konnte Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichten. Die dem Verschleiß unterlie- genden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern.

  • Seite 49: Demontage Des Gerätes

    Demontage des Gerätes  Um das Gerät aus dem Schaltschrank oder von der Wand zu demon- tieren, lösen Sie die Verschraubung an den Haltewinkeln des Gerätes. V.24 StandBy R1 R2 FAULT MACH 1000 MACH 1000 MACH 1000 Release 01 03/2012...

  • Seite 50: Technische Daten

    Technische Daten Allgemeine technische Daten  Abmessungen Geräte mit klemmbarer Spannungs- 448 × 310 × 44 mm B × T × H versorgung (Netzteile „C“ und „G“) (ohne Haltewinkel) Geräte mit steckbarer Spannungs- 448 × 345 × 44 mm versorgung (Netzteile „L“ und „M“) (ohne Haltewinkel) Masse (incl.
  • Seite 51 Stromversorgung Nennspannungsbereich DC 24 V-48 V Netzteil Typ „C" Geräte mit Zulassungstyp „T“: 36 V und Typ „L" Spannungsbereich DC inklusive 18 V-60 V maximaler Toleranzen Anschlussart Typ „C" 3-polige Federkraftklemme für Kupferdraht mit Querschnitt AWG 20-12 (0,5 mm bis 3,0 mm und Abisolierlänge 12 mm Anschlussart Typ „L"...

  • Seite 52: Emv Und Festigkeit

    EMV und Festigkeit  EMV-Störfestigkeit Beschreibung Test-Level IEC/EN 61850- 3:2002 EMI TYPE- Tests, Test nach IEC/EN 61000-4-2 Elektrostatische Entladung Kontaktentladung ± 8 kV Luftentladung ± 15 kV IEC/EN 61000-4-3 Elektromagnetisches Feld 80 MHz ... 2700 MHz 20 V/m IEC/EN 61000-4-4 Schnelle Transienten (Burst) DC Power Line ±...
  • Seite 53 EMV-Störfestigkeit Beschreibung Test-Level IEEE 1613:2009 EMI TYPE-Tests, Test nach IEEE C37.90.1 Gedämpfte Schwingung DC Power Line ± 2,5 kV line/earth; ± 1 kV line/line AC Power Line ± 2,5 kV line/earth; ± 1 kV line/line Data Line ± 2,5 kV line/earth; ± 1 kV line/line IEEE C37.90 H.V.

  • Seite 54: Netzausdehnung

    Netzausdehnung  Hinweis: Die bei den Transceivern jeweils angegebenen Ausdehnungs- werte gelten bei den jeweiligen Faserdaten (Faserdämpfung und BLP/ Dispersion). Produkt- Wellen- Faser System- Beispiel Faser- code länge dämpfung für LWL- dämpfung Dispersion M-SFP-... Leitungs- länge -SX/LC... MM 850 nm 50/125 µm 0-7,5 dB 0-550 m...
  • Seite 55 Produkt- Wellen- Faser System- Beispiel Faser- BLP/ code länge dämpfung für LWL- dämpfung Dispersion M-FAST- Leitungs- SFP-... länge -MM/LC... MM 1310 nm 50/125 µm 0-8 dB 0-5 km 1,0 dB/km 800 MHz*km -MM/LC... MM 1310 nm 62,5/125 µm 0-11 dB 0-4 km 1,0 dB/km 500 MHz*km...

  • Seite 56: Lieferumfang

    Leistungsaufnahme/Leistungsabgabe  Name Leistungs- Leistungs- aufnahme abgabe Grundgeräte MAR1020-... Grundgerät (ohne Fast Ethernet-Module) 7,5 W 25,6 Btu (IT)/h MAR1030-... Grundgerät (incl. 2 Gigabit Ethernet Module Combo 10,5 W 35,9 Btu (IT)/h Ports, ohne Fast Ethernet Module) MAR 1x3y-4O... Grundgerät (x = 0 oder 1, y = 0 oder 2) 11,5 W 39,2 Btu (IT)/h MAR 1x3y-4T...
  • Seite 57 Zubehör  Hinweis: Bitte beachten Sie, dass die als Zubehör empfohlenen Produkte bezüglich ihrer Eigenschaften nicht in allen Punkten mit dem entsprechenden Produkt übereinstimmen und somit den möglichen Einsatzbereich des Gesamtsystems einschränken können. Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-SX/LC 943 014-001 M-SFP-SX/LC EEC 943 896-001 M-SFP-MX/LC 942 035-001...

  • Seite 58: Zugrundeliegende Normen Und Standards

    Liste der IEEE-Normen Ein Gerät besitzt ausschließlich dann eine Zertifizierung nach einem bestimmten Standard, wenn das Zertifizierungskennzeichen auf dem Gehäuse steht. Schiffszertifizierungen mit Ausnahme von Germanischer Lloyd jedoch stehen ausschließlich in den Produktinformationen unter www.hirschmann.com. MACH 1000 Release 01 03/2012...

  • Seite 59: Weitere Unterstützung

    Weitere Unterstützung Technische Fragen  Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
