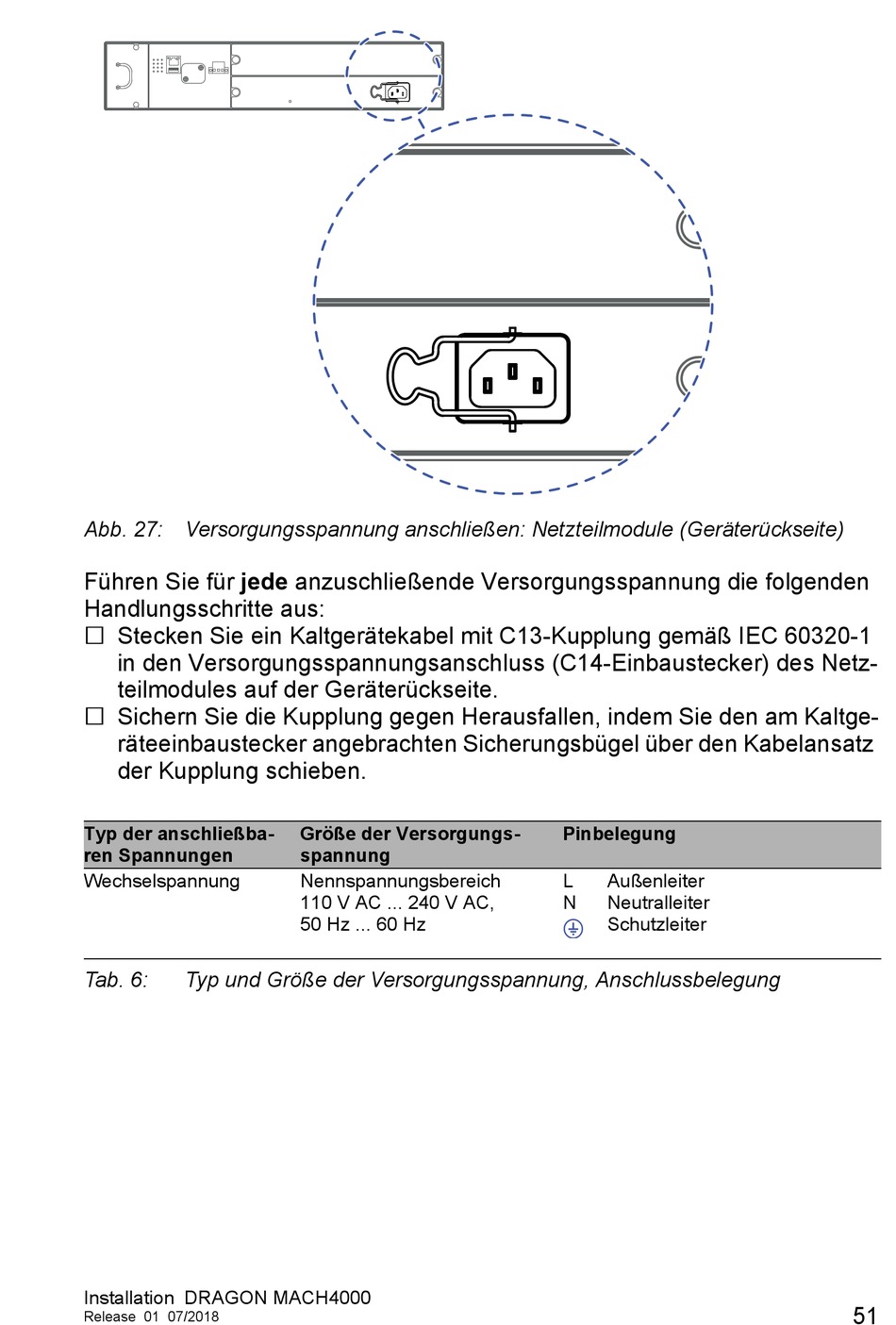

Abb. 27: Versorgungsspannung anschließen: Netzteilmodule (Geräterückseite)
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
Stecken Sie ein Kaltgerätekabel mit C13-Kupplung gemäß IEC 60320-1
in den Versorgungsspannungsanschluss (C14-Einbaustecker) des Netz-
teilmodules auf der Geräterückseite.
Sichern Sie die Kupplung gegen Herausfallen, indem Sie den am Kaltge-
räteeinbaustecker angebrachten Sicherungsbügel über den Kabelansatz
der Kupplung schieben.
Typ der anschließba-
ren Spannungen
Wechselspannung
Tab. 6:
Typ und Größe der Versorgungsspannung, Anschlussbelegung
Installation DRAGON MACH4000
Release 01 07/2018
Größe der Versorgungs-
spannung
Nennspannungsbereich
110 V AC ... 240 V AC,
50 Hz ... 60 Hz
Pinbelegung
L
Außenleiter
N
Neutralleiter
Schutzleiter
51
