2.4
Medienmodul montieren (optional)
Hirschmann liefert die Medienmodule in betriebsbereitem Zustand aus. Mit
dem Einsatz von einem Medienmodul erhalten Sie bis zu 12 zusätzliche
Fast-und/oder Gigabit-Ethernet-Ports.
Anmerkung: Das Gerät ist nicht hot-plug-fähig. Die Medienmodule können
nicht im laufenden Betrieb getauscht werden.
1

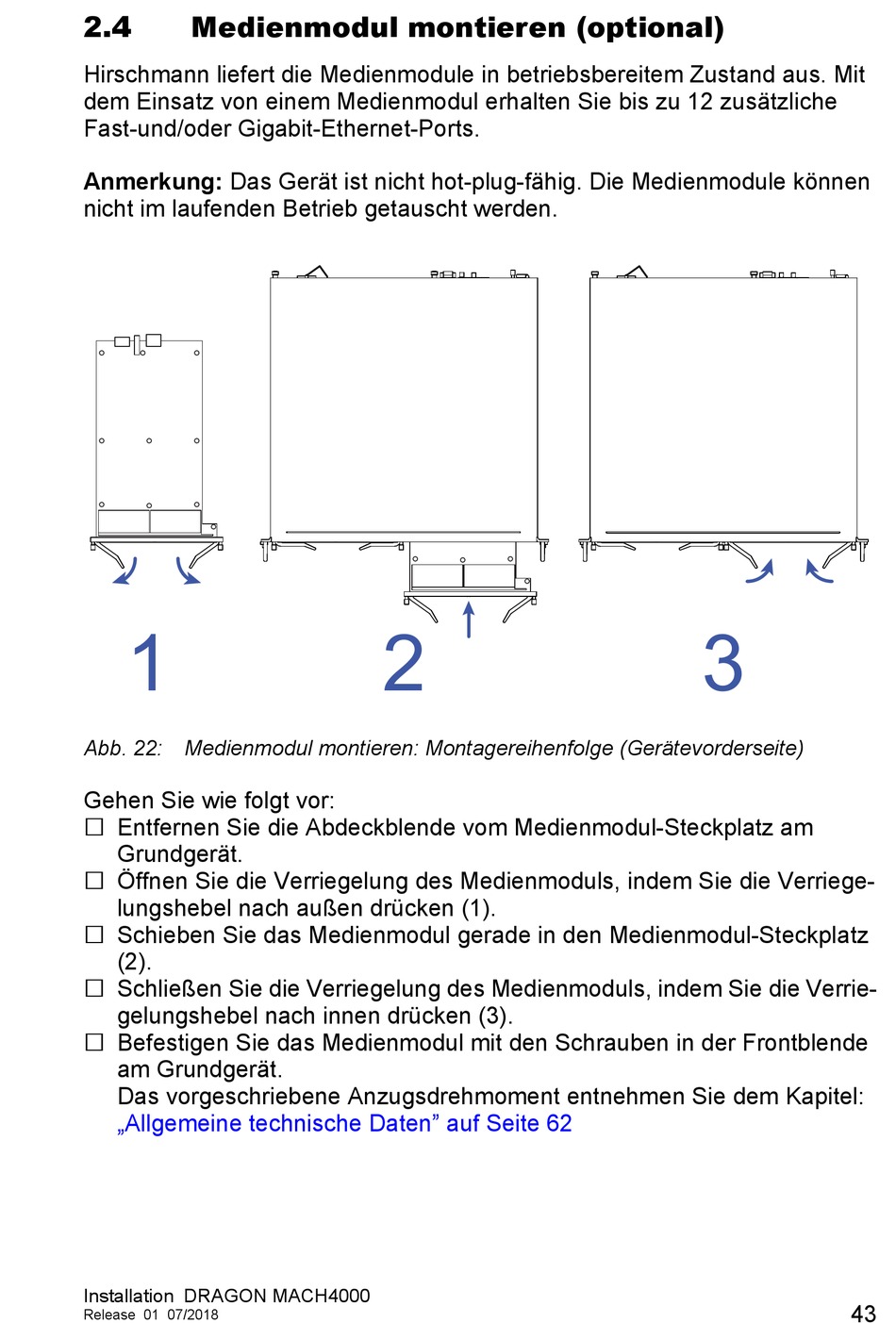

Abb. 22: Medienmodul montieren: Montagereihenfolge (Gerätevorderseite)
Gehen Sie wie folgt vor:
Entfernen Sie die Abdeckblende vom Medienmodul-Steckplatz am
Grundgerät.
Öffnen Sie die Verriegelung des Medienmoduls, indem Sie die Verriege-
lungshebel nach außen drücken (1).
Schieben Sie das Medienmodul gerade in den Medienmodul-Steckplatz
(2).
Schließen Sie die Verriegelung des Medienmoduls, indem Sie die Verrie-
gelungshebel nach innen drücken (3).
Befestigen Sie das Medienmodul mit den Schrauben in der Frontblende
am Grundgerät.
Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel:
„Allgemeine technische Daten" auf Seite 62
Installation DRAGON MACH4000
Release 01 07/2018
