D4K-12SFP
1 2 3 4 5 6
12
L/D

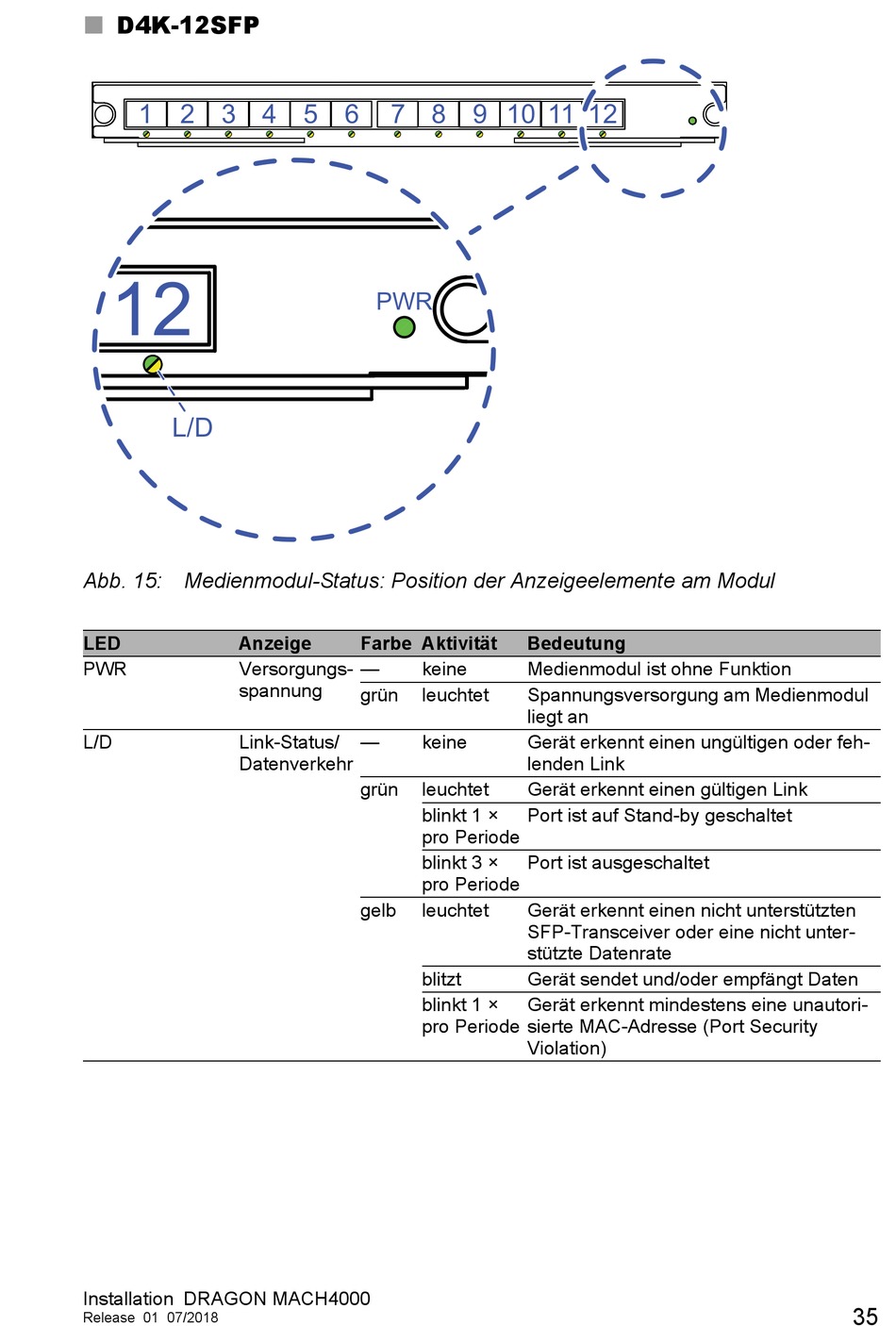

Abb. 15: Medienmodul-Status: Position der Anzeigeelemente am Modul
LED
Anzeige
PWR
Versorgungs-
spannung
L/D
Link-Status/
Datenverkehr
Installation DRAGON MACH4000
Release 01 07/2018
7 8 9 10
PWR
Farbe Aktivität
Bedeutung
—
keine
Medienmodul ist ohne Funktion
grün
leuchtet
Spannungsversorgung am Medienmodul
liegt an
—
keine
Gerät erkennt einen ungültigen oder feh-
lenden Link
grün
leuchtet
Gerät erkennt einen gültigen Link
blinkt 1 ×
Port ist auf Stand-by geschaltet
pro Periode
blinkt 3 ×
Port ist ausgeschaltet
pro Periode
gelb
leuchtet
Gerät erkennt einen nicht unterstützten
SFP-Transceiver oder eine nicht unter-
stützte Datenrate
blitzt
Gerät sendet und/oder empfängt Daten
blinkt 1 ×
Gerät erkennt mindestens eine unautori-
pro Periode
sierte MAC-Adresse (Port Security
Violation)
11
12
35
