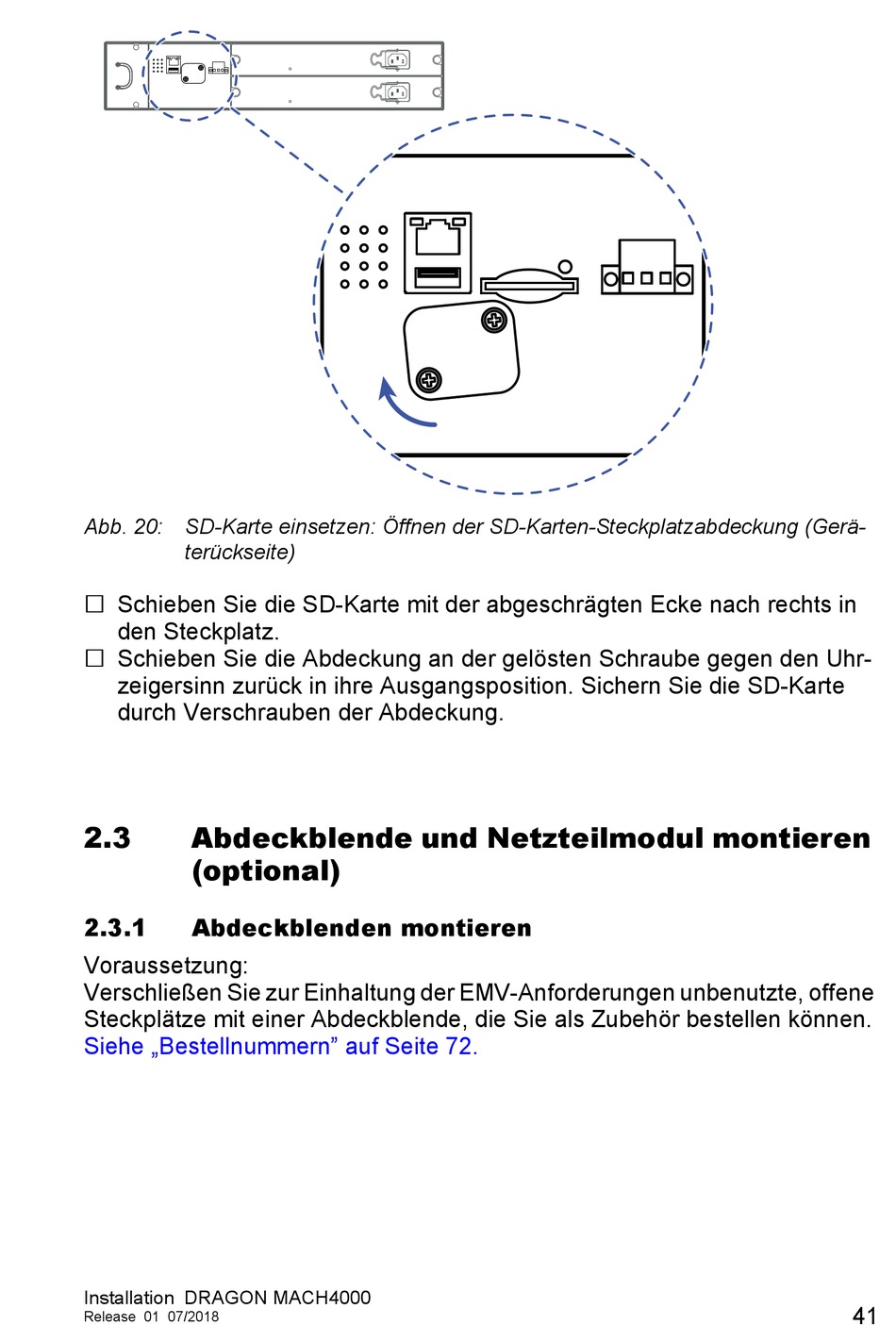

Abb. 20: SD-Karte einsetzen: Öffnen der SD-Karten-Steckplatzabdeckung (Gerä-
terückseite)
Schieben Sie die SD-Karte mit der abgeschrägten Ecke nach rechts in
den Steckplatz.
Schieben Sie die Abdeckung an der gelösten Schraube gegen den Uhr-
zeigersinn zurück in ihre Ausgangsposition. Sichern Sie die SD-Karte
durch Verschrauben der Abdeckung.
2.3
Abdeckblende und Netzteilmodul montieren
(optional)
2.3.1
Abdeckblenden montieren
Voraussetzung:
Verschließen Sie zur Einhaltung der EMV-Anforderungen unbenutzte, offene
Steckplätze mit einer Abdeckblende, die Sie als Zubehör bestellen können.
Siehe „Bestellnummern" auf Seite 72.
Installation DRAGON MACH4000
Release 01 07/2018
41
