1.7.4
Management-Schnittstellen-Status

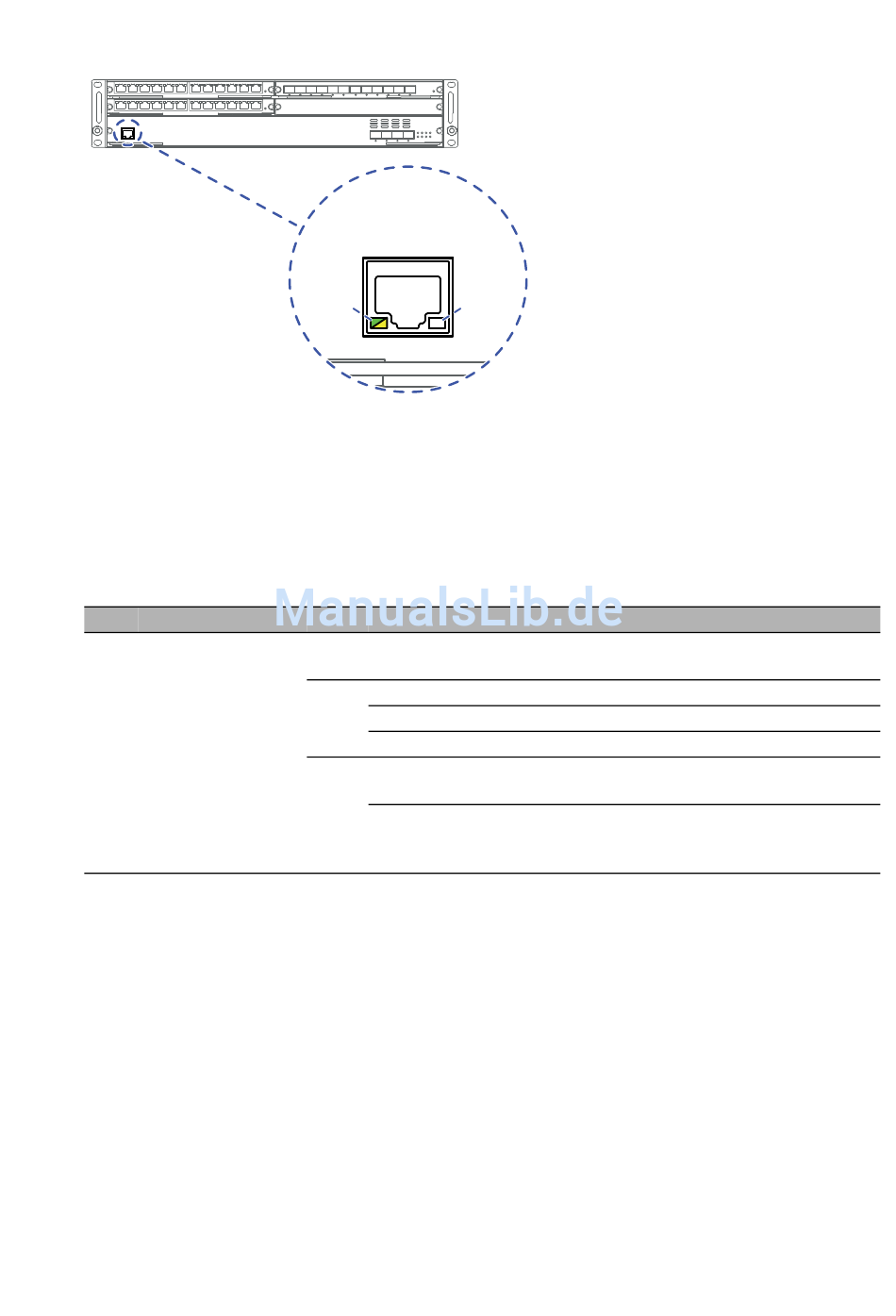

Abb. 13: Management-Schnittstellen-Status: Position der Anzeigeelemente am
MGMT-Port (Gerätevorderseite)
Anmerkung: In der vorliegenden Hardware-Version ist die rechte Port-LED
des MGMT-Ports ohne Funktion (N/A). Der Port-Status des MGMT-Ports
wird über die linke Port-LED angezeigt.
LED Anzeige
L/D
Link-Status/Daten-
verkehr
Installation DRAGON MACH4000
Release 01 07/2018
MGMT
L/D
N/A
Farbe Aktivität
—
keine
grün
leuchtet
blinkt 1 × pro Periode Port ist auf Stand-by geschaltet
blinkt 3 × pro Periode Port ist ausgeschaltet
gelb
blinkt abwechselnd
blinkt 1 × pro Periode Gerät erkennt mindestens eine unau-
Bedeutung
Gerät erkennt einen ungültigen oder
fehlenden Link
Gerät erkennt einen gültigen Link
Gerät sendet und/oder empfängt
Daten
torisierte MAC-Adresse (Port Security
Violation) und sendet einen Trap.
33
