Beschreibung und Betriebsanleitung
J Gigabit LAN Switch
Chassis, Basis Board, Module, Management
MACH 3002 Chassis

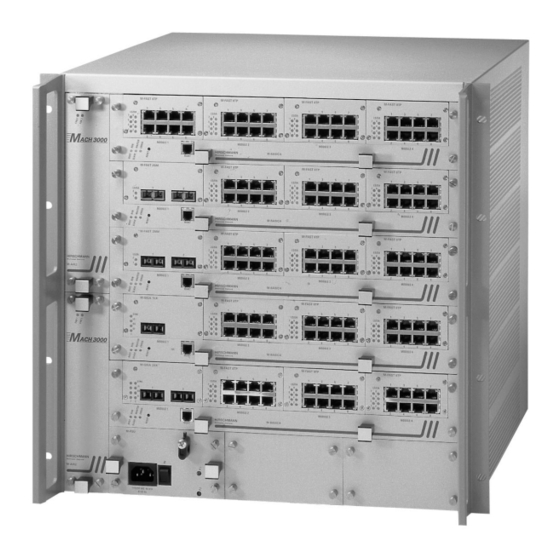

MACH 3005 Chassis
M-BASIC4 Basis Board
MACH 3000
Der MACH 3000 ist ein modularer Gigabit
Switch mit optionalem IP-Routing. Er
besteht aus einem Grundgerät bestückt mit
Netzteil, Lüftereinschub, Basis Boards,
Medien Modulen und Router Modul. Fol-
gende Grundgeräte stehen zur Verfügung:
– MACH 3002 (bis zu 2 Basis Boards, bis zu
2 Netzteile, 1 Lüftereinschub)
– MACH 3005 (bis zu 5 Basis Boards, bis zu
3 Netzteile, 2 Lüftereinschübe)
Die MACH 3000 Switches unterstützen
ETHERNET 10 MBit/s, Fast ETHERNET 100
MBit/s und Gigabit ETHERNET 1000 MBit/s.
Sie ermöglichen den Aufbau von geswitch-
ten ETHERNET-Netzen und eines Backbones
nach IEEE 802.3 mit Kupfertechnik oder
Lichtwellenleiter.
Unterstützte Funktionen:
– Rapid Spanning Tree Algorithmus
– Frame-Switching
– IP-Routing
– Anzeigen
– Redundanz, HIPER-Ring Netzkopplung
– SNMP- und Web-Management
– Sicherheit
Anzeigenelemente für:
– Netzteile und Lüfter
– Basis Board (BOOT/RUN, MASTER/SLAVE,
ERROR)
– Medien Module (Link Status/Data,
Synchron, Link Status, Data Out, Data In)
– Routermodul: Activity, Transmit
Das Basis Board besitzt 4 Sockel zur Auf-
nahme des Router Moduls und der Medien
Module. Je nach Auswahl der Medien
Module ermöglicht der MACH 3002 Konfi-
gurationen mit bis zu 64 Ports, der MACH
3005 mit bis zu 160 Ports.
Medien Module:
– 4 Port ETHERNET Multimode
– 2 Port Fast ETHERNET Singlemode
– 2 Port Fast ETHERNET Multimode
– 8 Port Fast ETHERNET Twisted Pair
– 8 Port Fast ETHERNET Multimode
– 1 Port Gigabit ETHERNET Singlemode
– 2 Port Gigabit ETHERNET Singlemode
– 2 Port Gigabit ETHERNET Multimode
– 2 Port Gigabit ETHERNET Twisted Pair
– Router Modul
Der MACH 3000 verfügt zusätzlich über einen
V.24-Zugang für externes Management.
Eine ausführliche Beschreibung des Gigabit
LAN Switch MACH 3000 finden Sie im
„Handbuch MACH 3000 – J Gigabit
LAN Switch" auf der dem Chassis beigeleg-
ten CD-ROM.
F, das Hirschmann-Netzmanagement-
system, ist die optimale Management-
Lösung für dieses Produkt.
