1.2

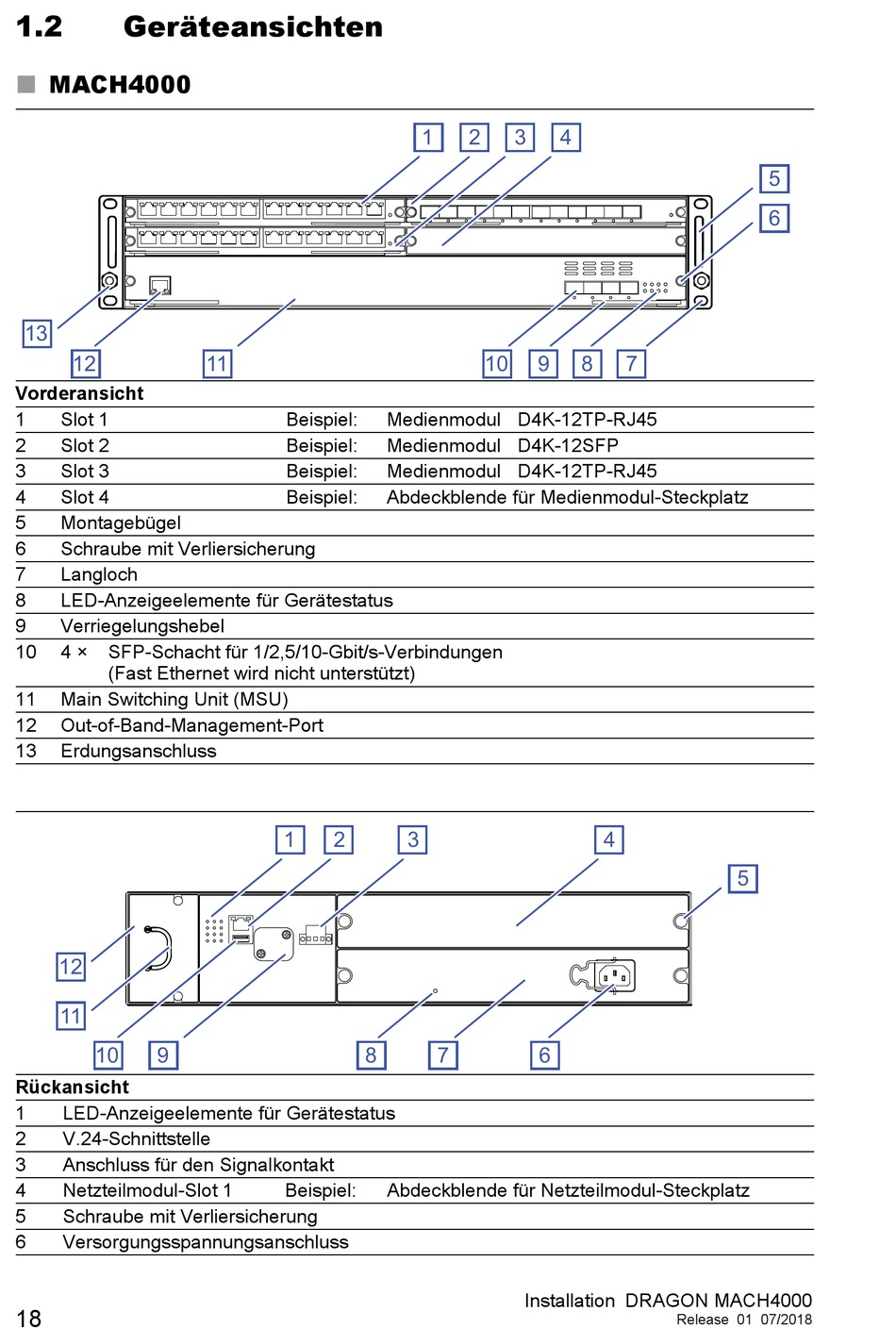

Geräteansichten
MACH4000
13
12
Vorderansicht
1
Slot 1
2
Slot 2
3
Slot 3
4
Slot 4
5
Montagebügel
6
Schraube mit Verliersicherung
7
Langloch
8
LED-Anzeigeelemente für Gerätestatus
9
Verriegelungshebel
10
4 ×
SFP-Schacht für 1/2,5/10-Gbit/s-Verbindungen
(Fast Ethernet wird nicht unterstützt)
11
Main Switching Unit (MSU)
12
Out-of-Band-Management-Port
13
Erdungsanschluss
12
11
10
9
Rückansicht
1
LED-Anzeigeelemente für Gerätestatus
2
V.24-Schnittstelle
3
Anschluss für den Signalkontakt
4
Netzteilmodul-Slot 1
5
Schraube mit Verliersicherung
6
Versorgungsspannungsanschluss
18
11
Beispiel:
Beispiel:
Beispiel:
Beispiel:
1
2
8
Beispiel:
1
2
3
10
9
Medienmodul D4K-12TP-RJ45
Medienmodul D4K-12SFP
Medienmodul D4K-12TP-RJ45
Abdeckblende für Medienmodul-Steckplatz
3
7
6
Abdeckblende für Netzteilmodul-Steckplatz
Installation DRAGON MACH4000
4
8
7
4
Release 01 07/2018
5
6
5
