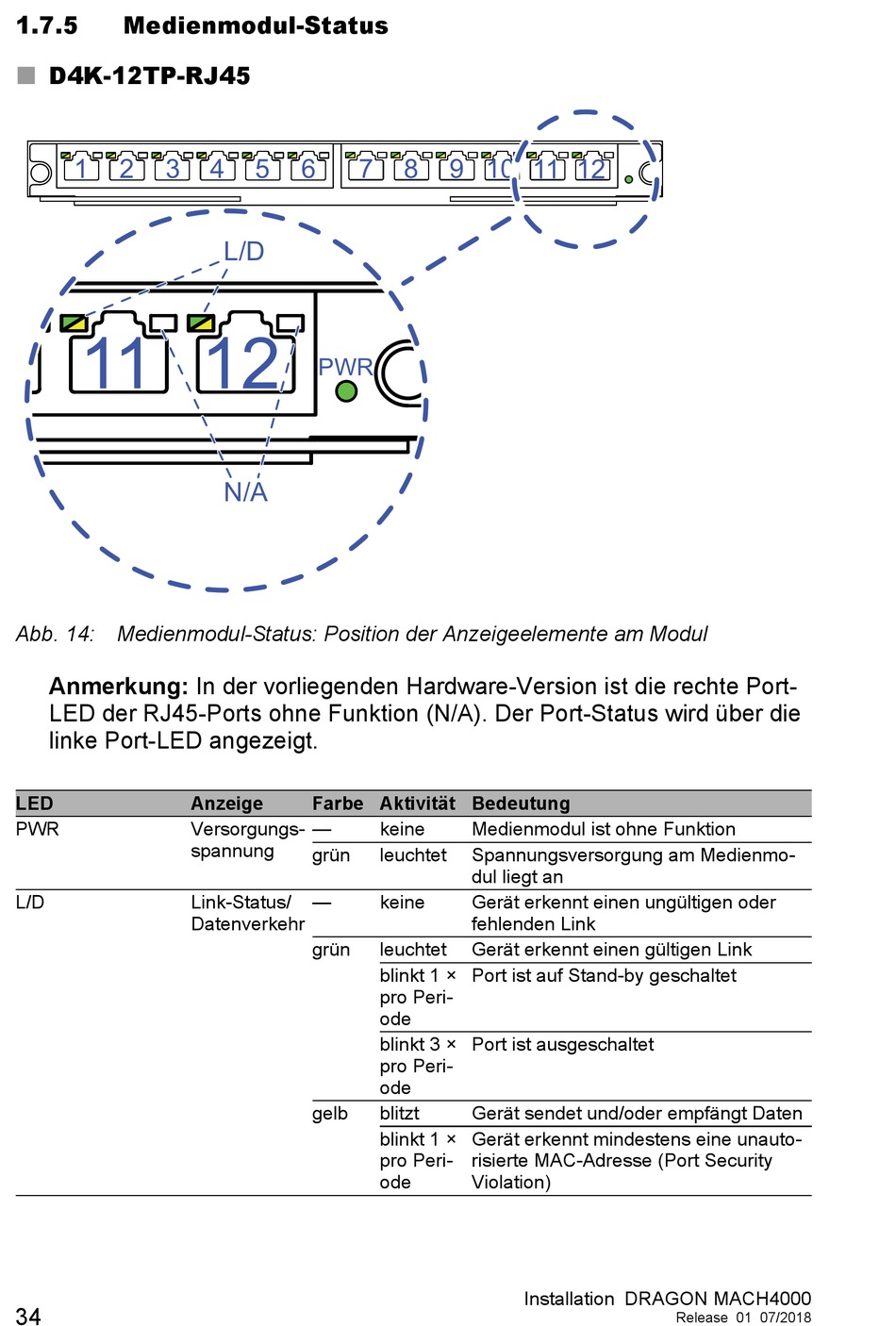

1.7.5
Medienmodul-Status
D4K-12TP-RJ45
1
2
3
11
Abb. 14: Medienmodul-Status: Position der Anzeigeelemente am Modul
Anmerkung: In der vorliegenden Hardware-Version ist die rechte Port-
LED der RJ45-Ports ohne Funktion (N/A). Der Port-Status wird über die
linke Port-LED angezeigt.
LED
PWR
L/D
34
4
5
6
7
L/D
12
PWR
N/A
Anzeige
Farbe Aktivität Bedeutung
Versorgungs-
—
spannung
grün
Link-Status/
—
Datenverkehr
grün
gelb
8
9 10
11
keine
Medienmodul ist ohne Funktion
leuchtet
Spannungsversorgung am Medienmo-
dul liegt an
keine
Gerät erkennt einen ungültigen oder
fehlenden Link
leuchtet
Gerät erkennt einen gültigen Link
blinkt 1 ×
Port ist auf Stand-by geschaltet
pro Peri-
ode
blinkt 3 ×
Port ist ausgeschaltet
pro Peri-
ode
blitzt
Gerät sendet und/oder empfängt Daten
blinkt 1 ×
Gerät erkennt mindestens eine unauto-
pro Peri-
risierte MAC-Adresse (Port Security
ode
Violation)
Installation DRAGON MACH4000
12
Release 01 07/2018
