4.7.3 Einstellen des automatischen Drückers (Fig. 9)
Durch die Verschiedenheit der zu verarbeitenden Ware kann es notwendig
werden, den Widerstand der unter Federdruck stehenden Drückerscheibe (1)
größer oder kleiner einzustellen. Dies geschieht durch Ändern der
Vorspannung der Zugfeder (2)
am besten von der rückwärtigen Seite des Stofftragarmes zu erreichen ist.
Grundsätzlich gilt:
größerer Drückerwiderstand
kleinerer Drückerwiderstand

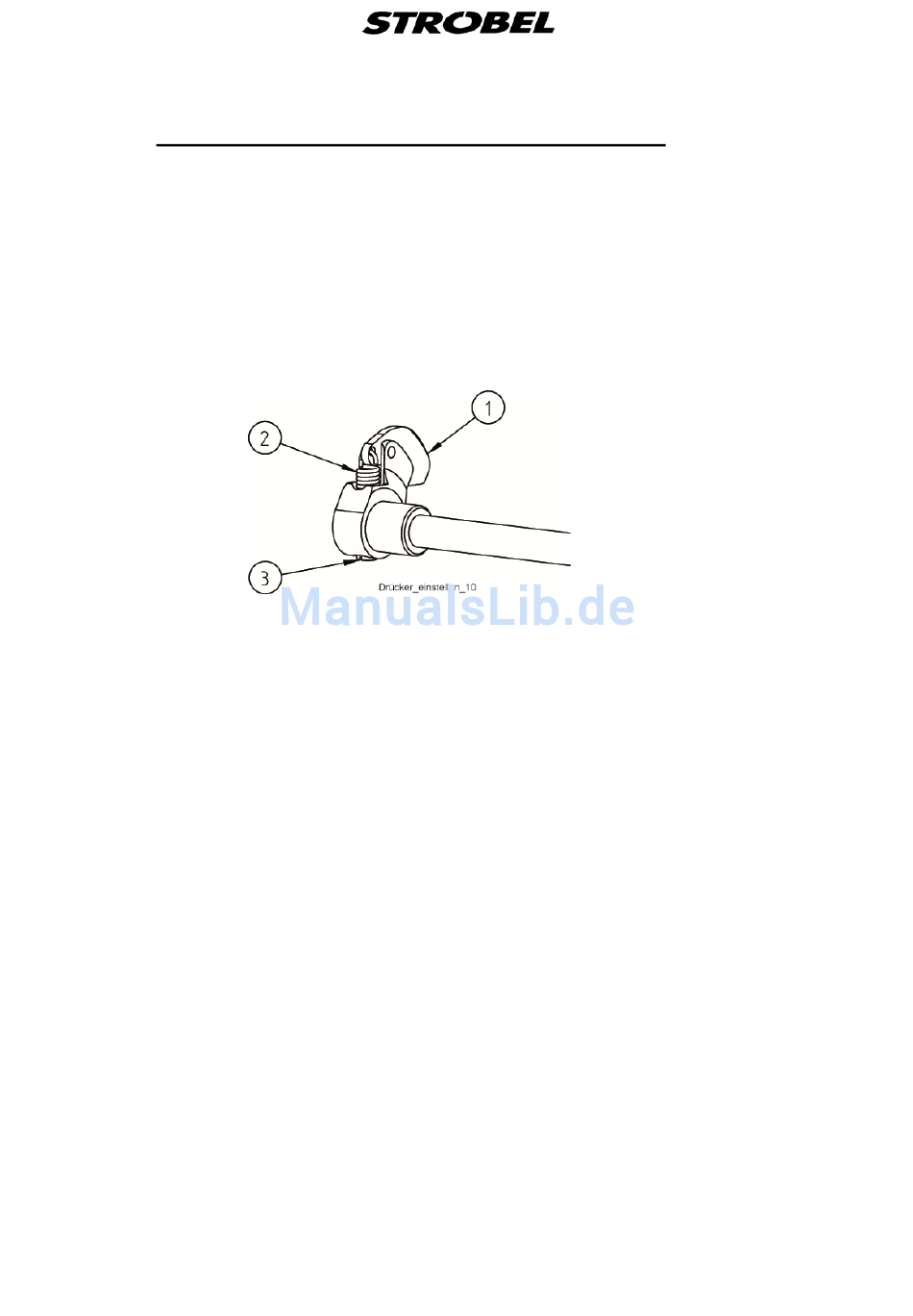

Fig. 9
Fig. 9 mittels der Einstellschraube (3), welche
- Schraube (3) nach rechts drehen
- Schraube (3) nach links drehen
