Seitlicher Presser; Einstellen Des Seitlichen Pressers (Fig. 16) - Strobel 710 Mechanikeranleitung

3.6

Seitlicher Presser

Der obere seitliche Presser fixiert das Nähgut während der Einstichphase am seitlichen
Stichplattensteg (Stoffanlagefläche).
3.6.1

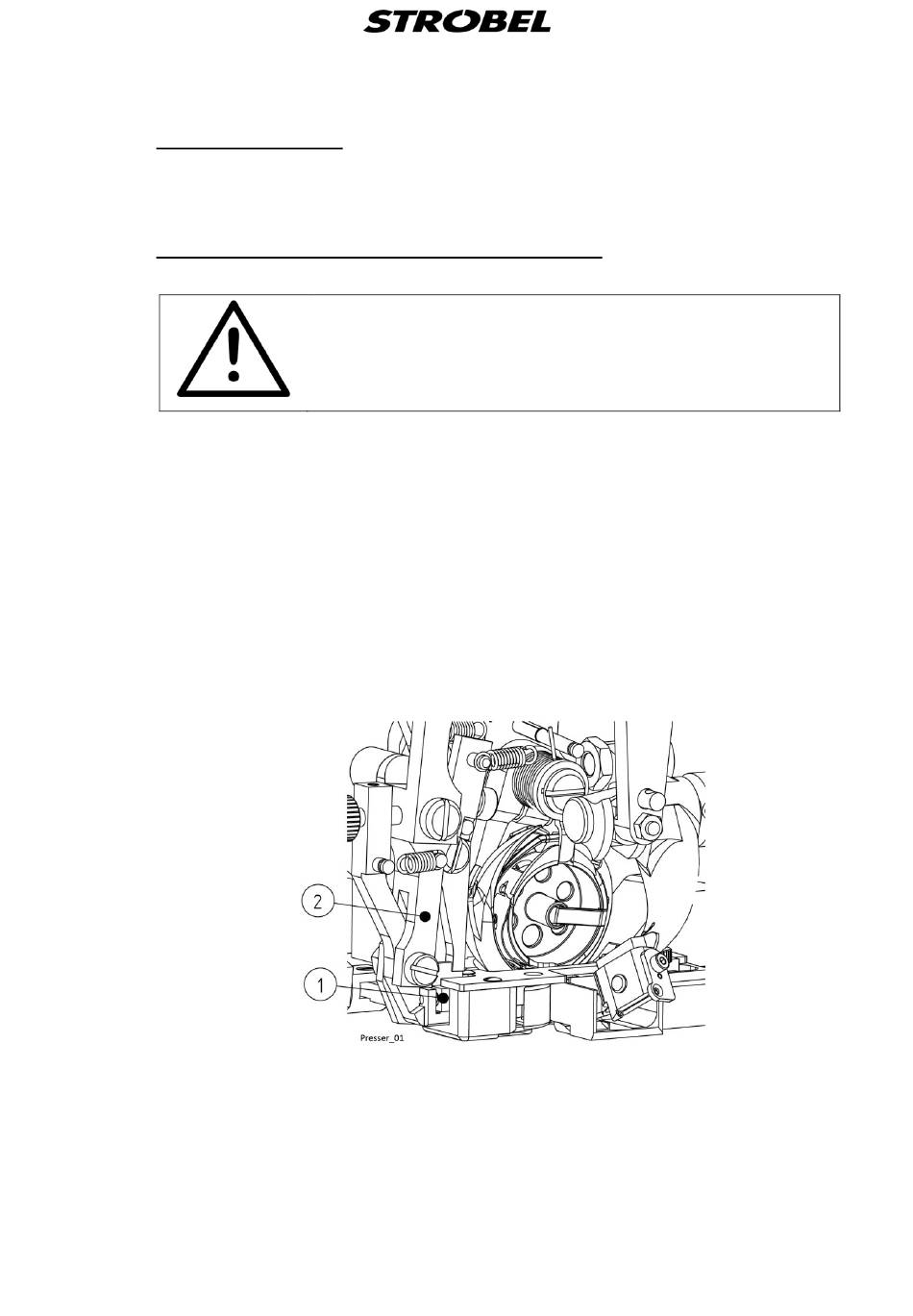

Einstellen des seitlichen Pressers (Fig. 16)

Der obere seitliche Presser (1) soll 4,5 mm währen des Transportes öffnen.
Diesen Wert (4,5 mm) unbedingt beachten, da bei größerer Öffnung der Bowdenzug
beschädigt werden kann.
Wenn der Hebel für den Taucher (2) an der Stichplatte zur Anlage kommt, liegt der
obere seitliche Presser (1) an der Stoffanlagefläche der Stichplatte an.
Videos:
Fig. 16
A C H T U N G !
Maschine elektrisch abschalten!
„Control of side presser and side feeddog_part_1.MTS"
„Setting of the side plunger_part_1.MTS"
„Setting of the side plunger_part_2.MTS"
23
MA_710_A1_230223_de.doc
