Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375

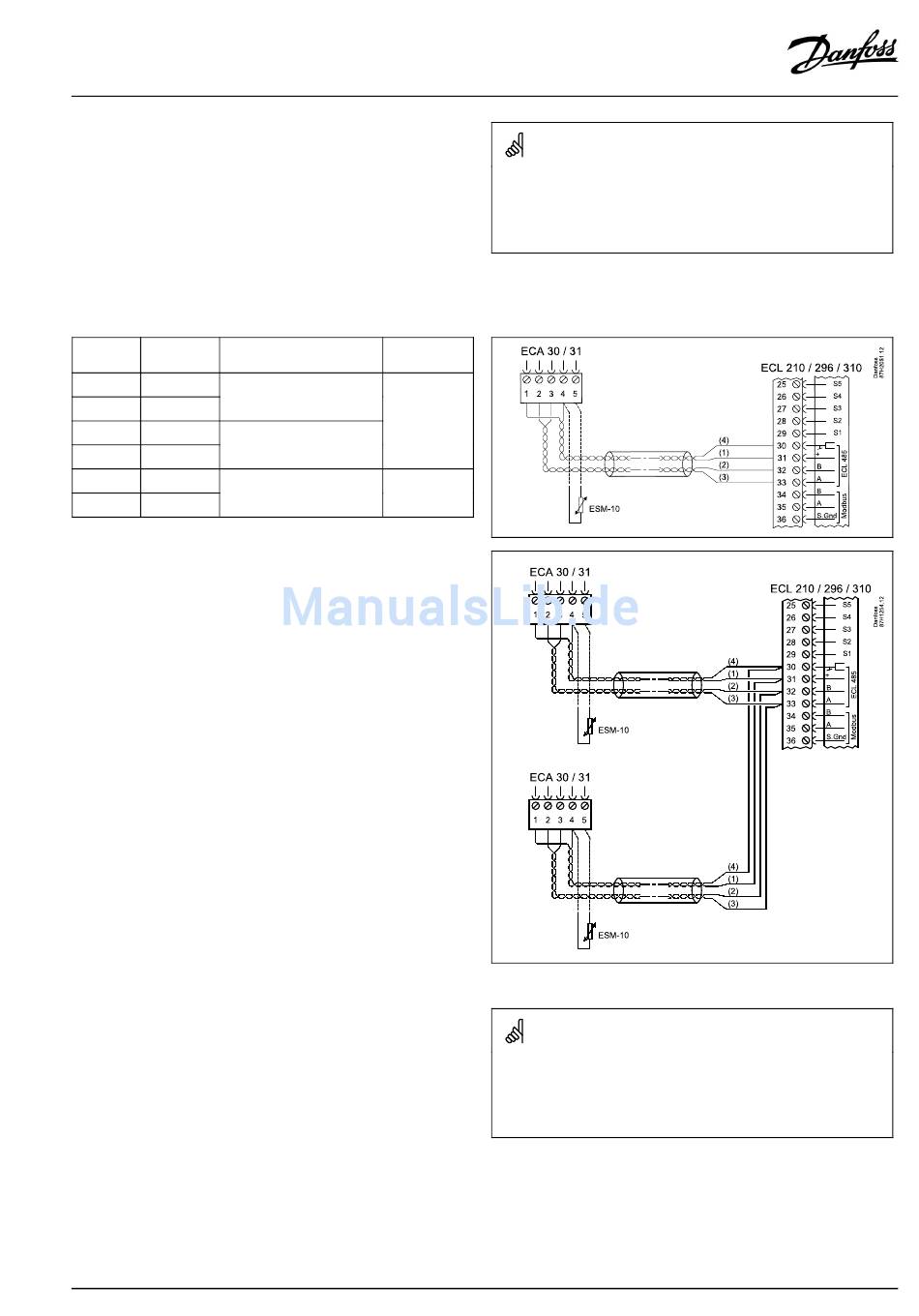

2.5.6 Elektrischer Anschluss der ECA 30/31
Klemme
Klemme
Beschreibung
ECL
ECA 30/31
30
4
Verdrilltes Paar
31
1
32
2
Verdrilltes Paar
33
3
4
Externer Raumtempera-
turfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
VI.GU.L2.03
Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm².
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
Empfohle-
ner Typ
Kabel mit 2x
verdrilltem
Paar
ESM-10
ECA-Meldung:
„Gew. Applikation ECA Neu":
Die Software (Firmware) der ECA-Einheit ist nicht mit der Software
(Firmware) des Reglers ECL Comfort kompatibel. Bitte wenden Sie sich
an Ihren Danfoss-Händler.
© Danfoss | 2017.09 | 73
