Instruktion

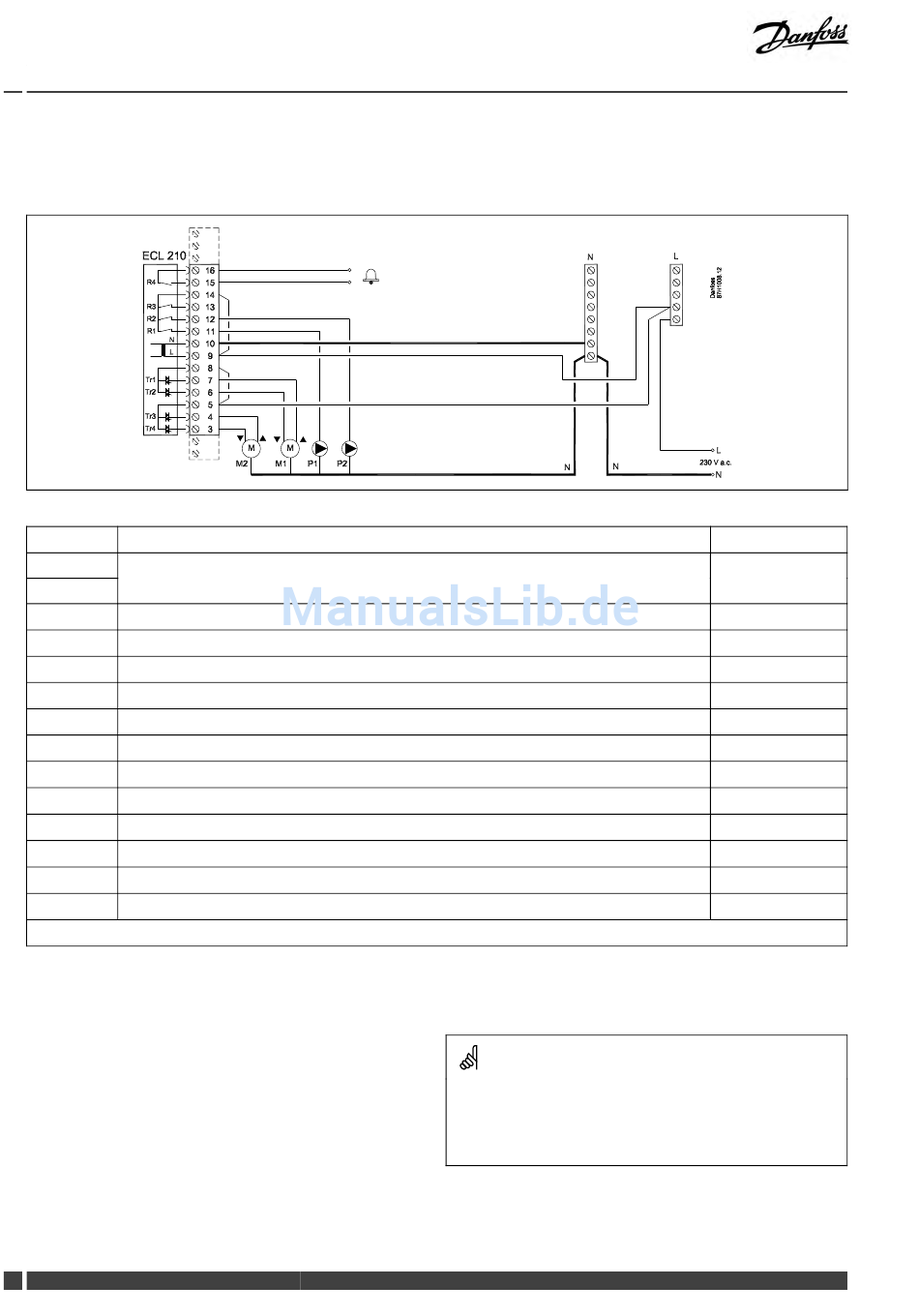

2.5.2 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) - 230 V AC
Applikation A260
Klemme Beschreibung
16
Alarm
15
14
Stromleiter der Umwälzpumpe
13
Nicht verwendet
12 P2 Umwälzpumpe EIN/AUS, Heizkreis 2
11 P1
Umwälzpumpe EIN/AUS, Heizkreis 1
10
Spannungsversorgung 230 V AC (Neutralleiter)
9
Spannungsversorgung 230 V AC (Stromleiter)
8 M1
Stromleiter für Stellantrieb des Regelventils - Heizkreis 1
7
M1 Stellantrieb öffnen
6 M1
Stellantrieb schließen
5 M2
Stromleiter für Stellantrieb des Regelventils - Heizkreis 2
4
M2 Stellantrieb öffnen
3 M2
Stellantrieb schließen
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
16 DEN-SMT/DK
ECL Comfort 210, Applikation A260
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1,5 mm² angeschlossen werden.
VI.LG.F1.03
Max. Last
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
0,2 A / 230 V AC
0,2 A / 230 V AC
0,2 A / 230 V AC
0,2 A / 230 V AC
