5.8 Alarm

Für viele Anwendungen der Reglerreihe ECL Comfort 210 und 310
gibt es eine Alarmfunktion, durch die in der Regel das Relais 4 (ECL
Comfort 210) oder Relais 6 (ECL Comfort 310) aktiviert wird.
Durch das Alarmrelais können eine Meldeleuchte, ein Signalhorn,
ein Eingang zur Alarmweiterleitung usw. aktiviert werden.
Das entsprechende Relais bleibt solange aktiviert, wie der
Alarmzustand anhält.
Typische Alarme:
• Die tatsächliche Vorlauftemperatur entspricht nicht der
gewünschten Vorlauftemperatur.
• Ein universeller (anwendungsabhängiger) Alarmeingang wird
aktiviert.

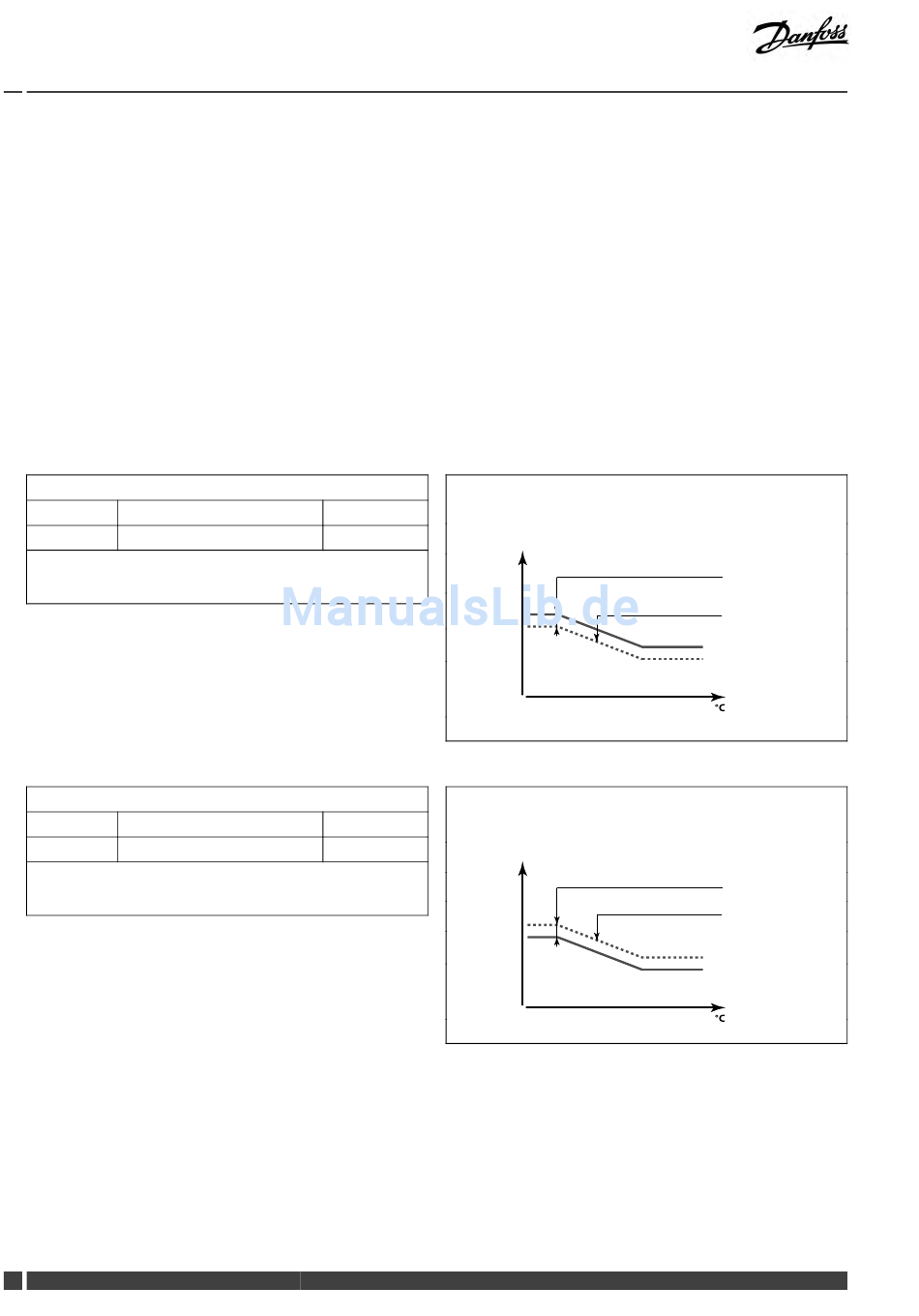

Obere Differenz
Kreis
1
Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr
als den eingestellten Wert über die Referenzvorlauftemperatur ansteigt.
Siehe auch die Funktion „Verzögerung".
AUS: Die Alarmfunktion ist deaktiviert.
1 ... 30 K: Ein Alarm wird ausgelöst, sobald die Vorlauftemperatur
die Referenzvorlauftemperatur um die zulässige obere
Differenz dauerhaft übersteigt und die „Verzögerung"
abgelaufen ist.
Untere Differenz
Kreis
1
Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr
als den eingestellten Wert unter die Referenzvorlauftemperatur absinkt.
Siehe auch die Funktion „Verzögerung".
AUS:
Die Alarmfunktion ist deaktiviert.
1 ... 30 K: Ein Alarm wird ausgelöst, sobald die Vorlauftemperatur
die Referenzvorlauftemperatur um die zulässige
untere Differenz dauerhaft unterschreitet und die
„Verzögerung" abgelaufen ist.
66 DEN-SMT/DK
ECL Comfort 210, Applikation A260
11147
Einstellbereich Werkseinstellung
AUS/1 ... 30 K AUS
11148
Einstellbereich Werkseinstellung
AUS/1 ... 30 K AUS
Vorlauftemperatur °C
Vorlauftemperatur °C
VI.LG.F1.03
Obere Differenz
(Einstellwert)
Referenzvorlauftem-
peratur
Außentemperatur
Untere Differenz
(Einstellwert)
Referenzvorlauftem-
peratur
Außentemperatur
