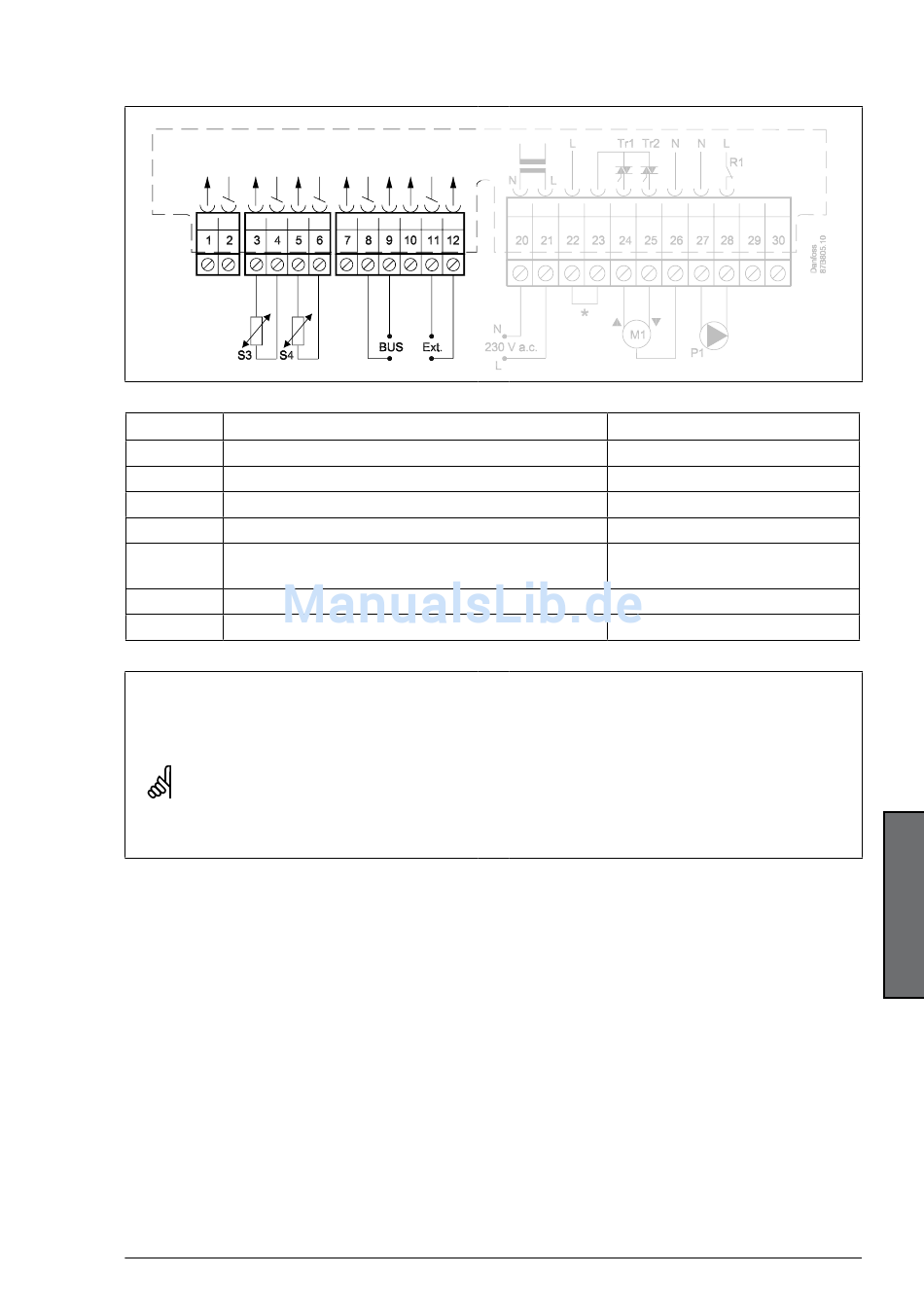

Anschluss der Temperaturfühler und des ECL-Busses
Klemme
Beschreibung
1 oder 2
Nicht verwendet
3 oder 4
S3
Vorlauftemperaturfühler
5 oder 6
S4
Rücklauftemperaturfühler
7
Nicht verwendet
8 oder 9
ECL Bus, Anschlüsse für Raumleitgerät bzw.
Fernbedienungseinheit
10
Nicht verwendet
11 oder 12
Externe Übersteuerung
Leitungsquerschnitt für den Fühleranschluss:
0,4 - 0,75 mm
Kabellänge:
Max. 125 m (für alle Fühler inkl. ECL Bus)
Bei Kabeln, die länger als 125 m sind, kann die Datenübertragung durch elektromagnetische
Einstreuungen gestört werden (EMV).
DH-SMT/DK
2
VI.KT.F2.03
© Danfoss 11/2009
Typ (empf.)
ESM-11 / ESMC / ESMU
ESM-11 / ESMC / ESMU
ECA 60 / 62
ECA 61 / 63
