5.2 Begrenzung der Raumtemperatur

Dieser Abschnitt ist nur von Bedeutung, wenn Sie einen
Raumtemperaturfühler oder eine Fernbedienungseinheit ECA 30
oder ECA 31 installiert haben.
Weichen die gewünschte und die tatsächliche Raumtemperatur
voneinander ab, passt der Regler die Referenzvorlauftemperatur
entsprechend an.
Ist die Raumtemperatur höher als die gewünschte Raumtemperatur,
kann die Referenzvorlauftemperatur gesenkt werden.
Durch den Wert „Max. Einfluss" (Negativer Raumtemperatur-
einfluss) wird festgelegt, wie stark die Referenzvorlauftemperatur
abgesenkt werden soll.
Mit Hilfe dieses Einflussparameters können Sie verhindern, dass die
Raumtemperatur zu hoch ist. Der Regler ermöglicht so die Nutzung
zusätzlicher Wärmequellen, wie z.B. die Sonneneinstrahlung oder
ein brennender Kamin, usw.
Ist die Raumtemperatur niedriger als die gewünschte
Raumtemperatur, kann die Referenzvorlauftemperatur erhöht
werden.
Durch den Wert "Min. Einfluss" (Positiver Raumtemperatureinfluss)
wird festgelegt, wie stark die Referenzvorlauftemperatur erhöht
werden soll.
Mit Hilfe dieses Einflussparameters können Sie verhindern, dass
die Raumtemperatur zu niedrig ist. Diese Situation kann z.B. bei
starkem Wind auftreten.
Typische Werte sind -4,0 für den „Max. Einfluss" und 4,0 für den
„Min. Einfluss".
Anpassungszeit (Raumtemperaturanpassung)
Kreis
1
Die Anpassungszeit regelt, wie schnell die aktuelle Raumtemperatur an die
gewünschte Raumtemperatur angepasst werden soll (I-Regelung).
AUS: Die Anpassungszeit hat keinen Einfluss auf die
Regelfunktion.
1:
Die Anpassung an die gewünschte Raumtemperatur
erfolgt schnell.
50:
Die Anpassung an die gewünschte Raumtemperatur
erfolgt langsam.
Danfoss District Energy
ECL Comfort 210, Applikation A260
11015
Einstellbereich Werkseinstellung
AUS/1 ... 50 s AUS
Einfluss
Durch den „Max. Einfluss" und den „Min. Einfluss" wird festgelegt,
in welchem Umfang die Raumtemperatur Einfluss auf die
Referenzvorlauftemperatur nehmen soll.
Sind die Werte für die Einflussparameter zu hoch und/oder die
Anpassungszeit zu niedrig gewählt, besteht die Gefahr, dass unstabile
Regelverhältnisse auftreten.
Beispiel 1:
Die aktuelle Raumtemperatur ist 2 °C zu hoch.
Der max. Einfluss ist auf -4,0 eingestellt.
Der min. Einfluss ist auf 0,0 eingestellt.
Die Heizkennlinienneigung H ist auf 1,8 eingestellt (siehe den Wert
unter Heizkennlinie im Untermenü Vorlauftemperatur).
Ergebnis:
Die Vorlauftemperatur wird um folgenden Wert abgesenkt: 2 x -4,0
x 1,8 = 14,4 °C.
Beispiel 2:
Die aktuelle Raumtemperatur ist 3 °C zu niedrig.
Der max. Einfluss ist auf -4,0 eingestellt.
Der min. Einfluss ist auf 2,0 eingestellt.
Die Heizkennlinienneigung H ist auf 1,8 eingestellt (siehe den Wert
unter Heizkennlinie im Untermenü Vorlauftemperatur).
Ergebnis:
Die Vorlauftemperatur wird um folgenden Wert abgesenkt: 3 x 2,0
x 1,8 = 10,8 °C.
Durch die Anpassungsfunktion kann die Referenzvorlauftemperatur
maximal um den Wert 8 K x Heizkennlinienneigung geändert werden.
VI.LG.F1.03

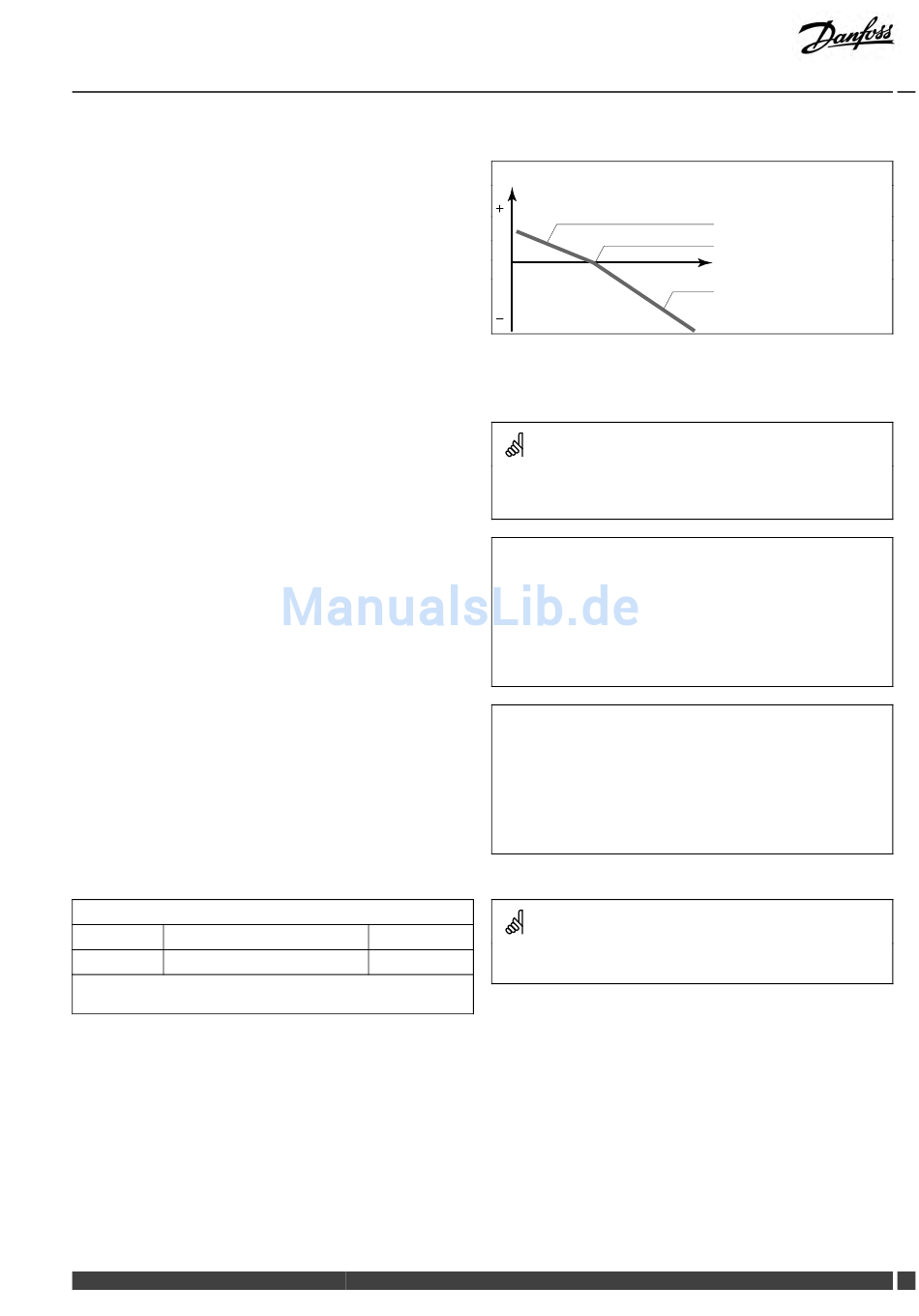

Min. Einfluss (Positiver
Raumtemperatureinfluss)
Gewünschte Raumtemperatur
Tatsächliche Raumtemperatur
Max. Einfluss (Negativer
Raumtemperatureinfluss)
