Instruktion

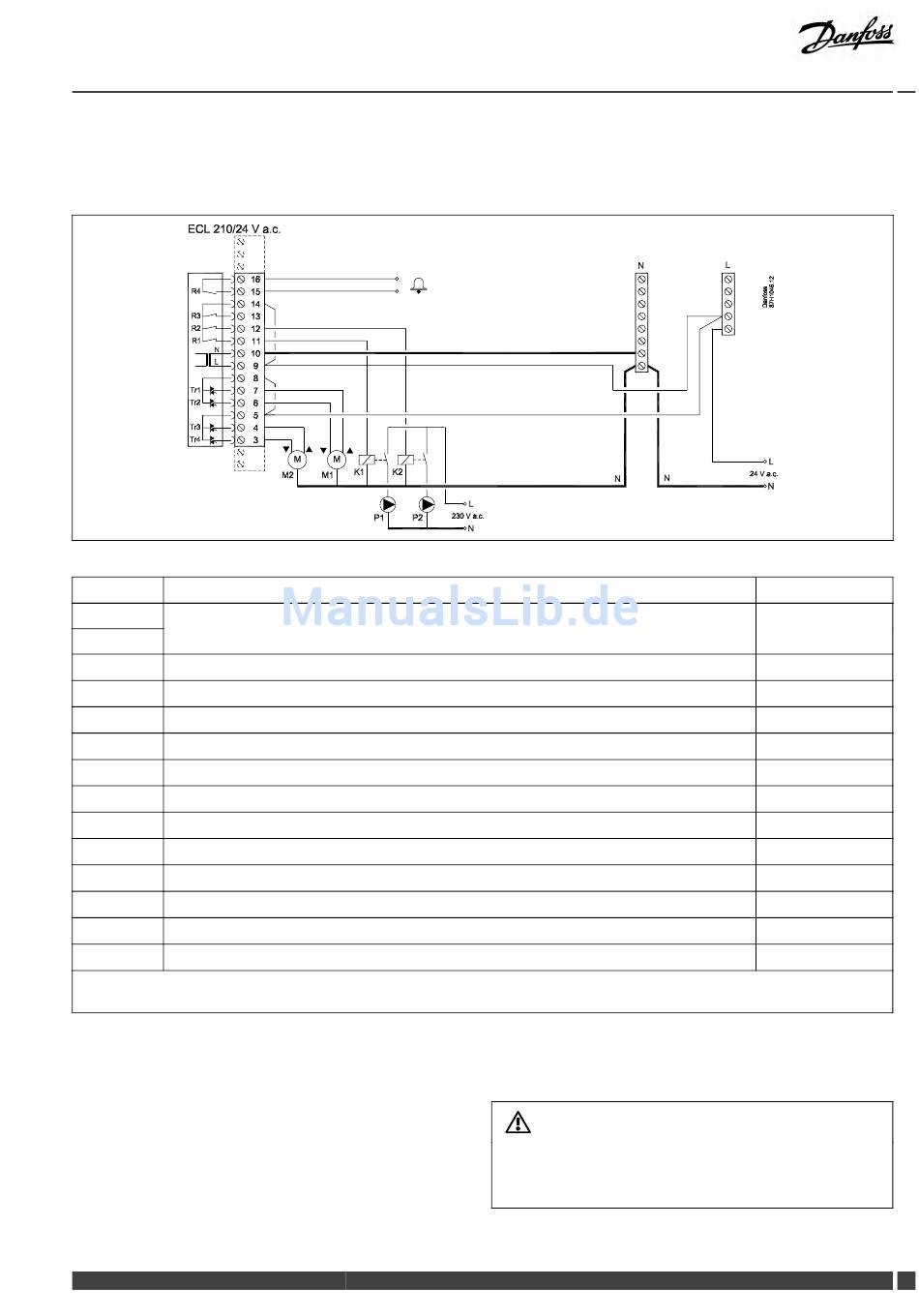

2.5.4 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) – 24 V AC
Applikation A260
Klemme
Beschreibung
16
Alarm
15
14
Stromleiter der Umwälzpumpe
13
Nicht verwendet
12
K2
Relais 230 V für Umwälzpumpe, Heizkreis 2
11
K1
Relais 230 V für Umwälzpumpe, Heizkreis 1
10
Spannungsversorgung 24 V AC (Neutralleiter)
9
Spannungsversorgung 24 V AC (Stromleiter)
8
M1
Stromleiter für Stellantrieb des Regelventils - Heizkreis 1
7
M1
Stellantrieb öffnen
6
M1
Stellantrieb schließen
5
M2
Stromleiter für Stellantrieb des Regelventils - Heizkreis 2
4
M2
Stellantrieb öffnen
3
M2
Stellantrieb schließen
*
Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Die Spulenspannung der Hilfsrelais K1 und K2 beträgt 24 V.
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
Danfoss District Energy
ECL Comfort 210, Applikation A260
Komponenten, die eine Versorgungsspannung von 230 V AC
benötigen, dürfen nicht an einen Regler angeschlossen werden, der
mit 24 V AC versorgt wird. Verwenden Sie ein Hilfsrelais (K), um die 230
V AC von den 24 V AC zu trennen.
VI.LG.F1.03
Max. Last
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
4 (2) A / 24 V AC*
1 A / 24 V AC
1 A / 24 V AC
1 A / 24 V AC
1 A / 24 V AC
DEN-SMT/DK
19
