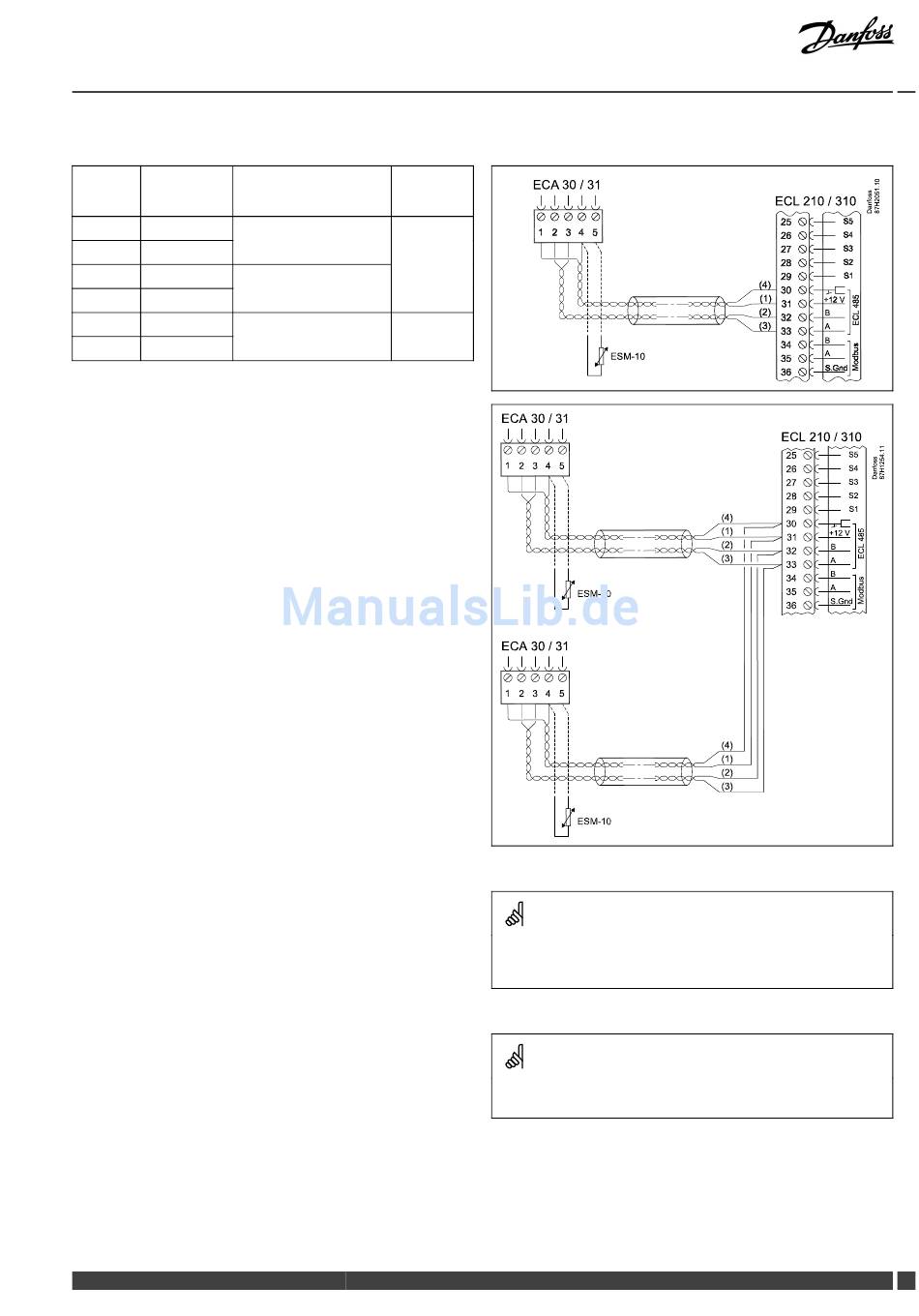

2.5.5 Elektrischer Anschluss der ECA 30/31

Klemme Klemme ECA Beschreibung
ECL 30/31
30 4
Verdrilltes Paar
31 1
32 2
Verdrilltes Paar
33 3
4
Externer
Raumtemperaturfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
Danfoss District Energy
ECL Comfort 210 / 310, Application A232 / A332
Emp-
fohlener
Typ
Kabel mit 2x
verdrilltem
Paar
ESM-10
ECA 30 / 31
ESM-10
Maximal 2 ECA 30/31 können an den ECL Comfort 310 Regler bzw. an
ECL Comfort 310 Regler in einem Master-/Slave-System angeschlossen
werden.
Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt
„Weitere Informationen".
VI..JM.G1.03
ECL 210 / 310
B
A
B
A
DEN-SMT/DK 35
