3.4 Elektrischer Anschluss

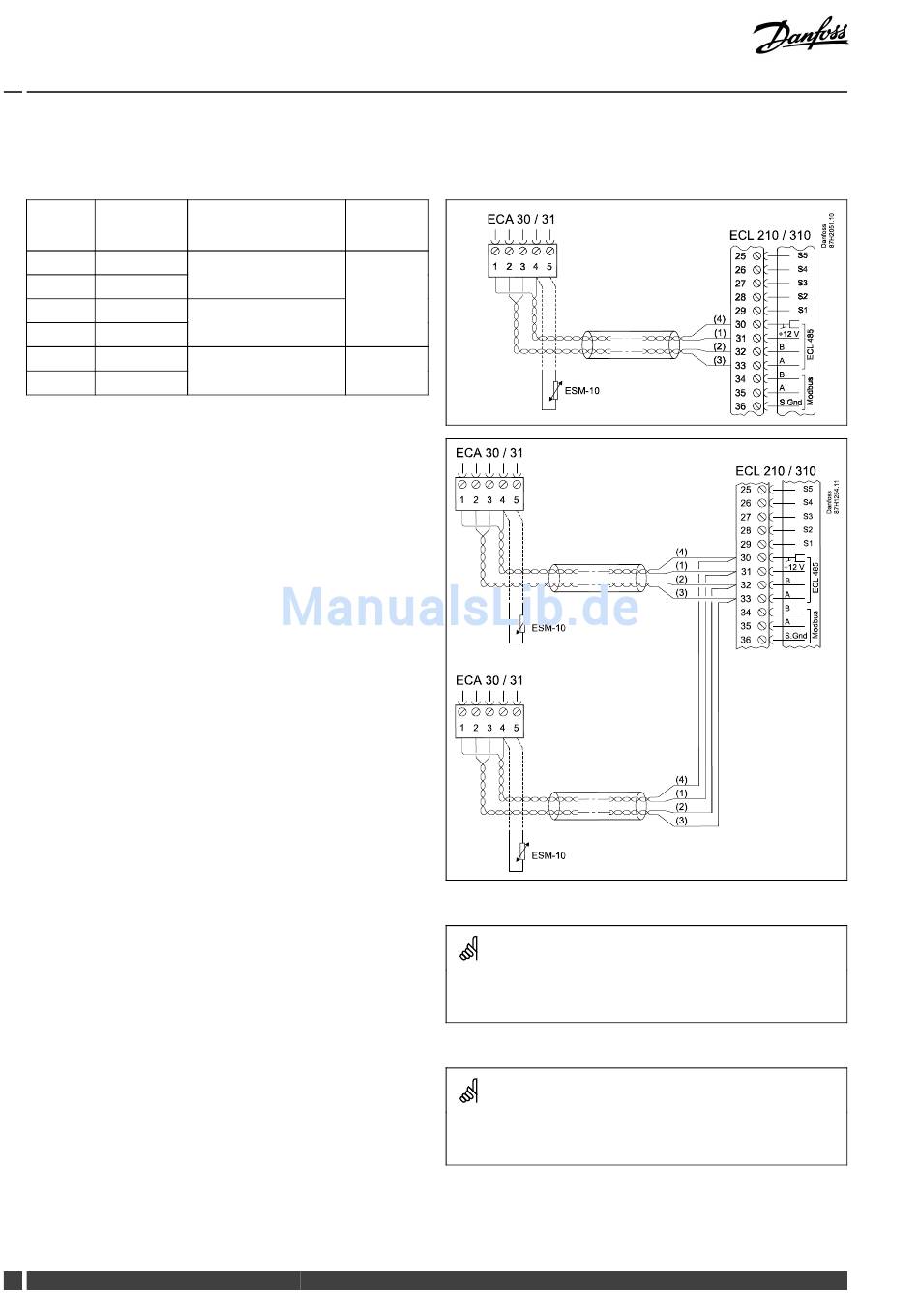

3.4.1 Elektrischer Anschluss der ECA 30/31

Klemme Klemme ECA
ECL 30/31
30 4
1
31
32 2
33 3
4
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
16 DEN-SMT/DK
ECA 30 / 31 für ECL Comfort 210 / 210B / 310 / 310B
Beschreibung Emp-
fohlener
Typ
Verdrilltes Paar
Kabel mit 2x
verdrilltem
Paar
Verdrilltes Paar
Externer
ESM-10
Raumtemperaturfühler *
ECA 30 / 31
ESM-10
Wenn die aktuelle Applikation zwei Heizkreise enthält, kann an jeden
Heizkreis eine ECA 30/31 angeschlossen werden. Die elektrischen
Anschlüsse sind parallel geschaltet.
Maximal 2 ECA 30/31 können an den ECL Comfort 310 Regler bzw. an
ECL Comfort 310 Regler in einem Master-/Slave-System angeschlossen
werden.
VI.GU.V1.03
